Электродвигатель 18.5/3000 IM1001 Элком RA160L2

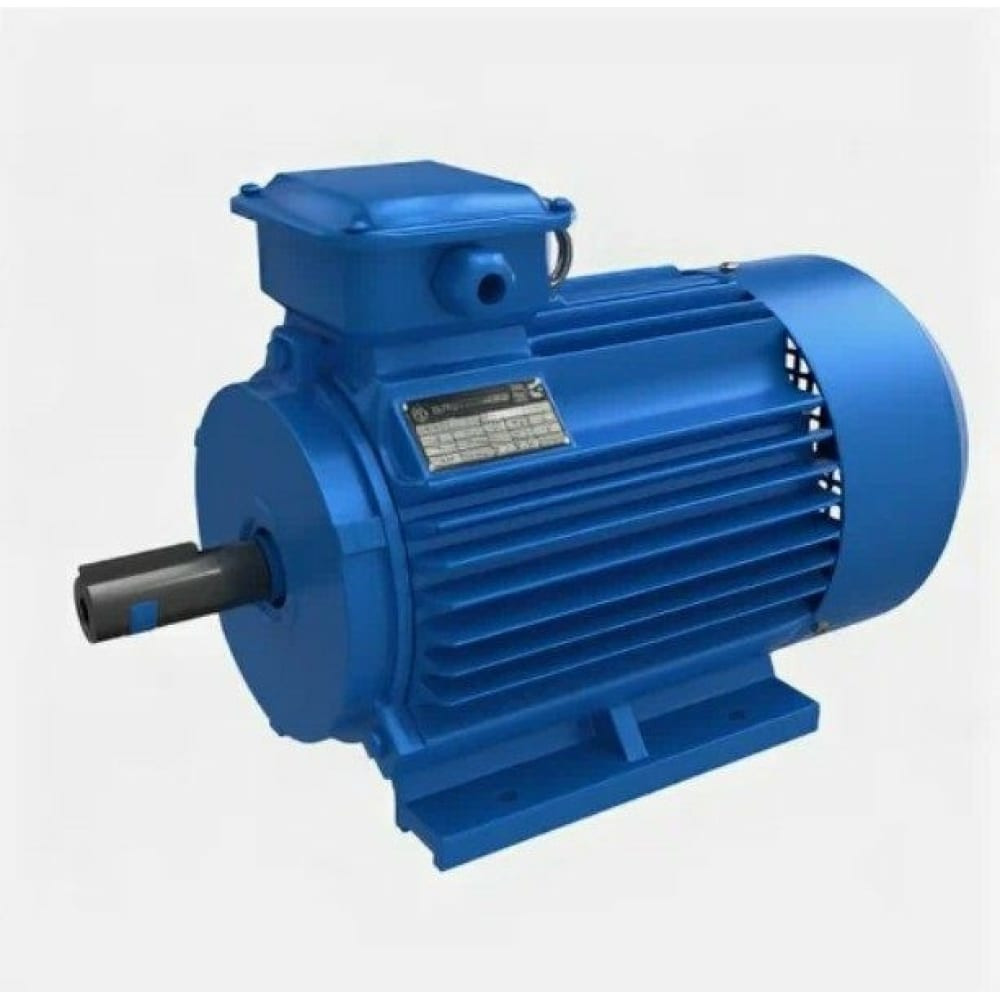

Электродвигатель Элком RA160L2 (18,5 кВт, 3000 об/мин, IM1001)

Асинхронный трёхфазный электродвигатель общепромышленного назначения. Предназначен для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры, транспортёры и т. п.).

Основные технические характеристики

• Мощность: 18,5 кВт.

• Синхронная частота вращения: 3000 об/мин (номинальная — около 2940–2950 об/мин).

• Напряжение питания: 380 В (трёхфазная сеть, 50 Гц).

• КПД при полной нагрузке: около 89,9–90,9 % (зависит от исполнения).

• Коэффициент мощности (cos φ) при полной нагрузке: 0,86–0,87.

• Номинальный ток (при 380 В, схема «звезда»): около 36 А.

• Кратность пускового тока (I_пуск/I_ном): 7,8–8,0.

• Кратность пускового момента (М_пуск/М_ном): 2,0.

• Кратность максимального момента (М_макс/М_ном): 3,2–3,6.

• Момент инерции: 0,048 кг·м².

• Скольжение: около 2,0–3,0 %.

• Класс энергоэффективности: IE1 (возможно исполнение IE2).

• Степень защиты: IP54 (защита от пыли и брызг воды).

• Климатическое исполнение: У2 (умеренный климат, эксплуатация под навесом или в помещениях).

• Режим работы: S1 (продолжительный).

• Гарантийный срок: 2 года.

Конструктивные особенности и исполнение

• Тип двигателя: асинхронный, с короткозамкнутым ротором.

• Монтажное исполнение: IM1001 — на лапах (горизонтальная установка).

• Корпус: может быть выполнен из чугуна или алюминиевого сплава (в зависимости от модификации).

• Охлаждение: естественное, за счёт рёбер на корпусе и встроенного вентилятора на валу.

• Подшипники: стандартные, рассчитанные на длительный срок службы при номинальной нагрузке.

• Клеммная коробка: предусмотрена для подключения питания (схема «звезда» или «треугольник» в зависимости от напряжения сети).

Габаритные и установочные размеры (ориентировочные)

• Длина (l30): около 645–670 мм.

• Высота (h31): около 405–415 мм.

• Ширина (d30): около 350 мм.

• Расстояние между центрами отверстий лап (l10): 254 мм.

• Диаметр вала (d1): 42 мм.

• Длина выступающего конца вала (l1): 110 мм.

• Высота оси вращения: 160 мм.

Примечание: точные размеры могут незначительно отличаться в зависимости от производителя и модификации. Рекомендуется уточнять по каталогу поставщика.

Область применения

• насосные станции;

• вентиляционные системы;

• компрессорные установки;

• конвейеры и транспортёры;

• деревообрабатывающее оборудование;

• сельскохозяйственные машины;

• системы водоснабжения и водоотведения;

• общепромышленные механизмы, работающие в продолжительном режиме без частотного регулирования.

Совместимость и замена

Двигатель соответствует стандартам DIN и CENELEC (IEC 60034), что обеспечивает:

• взаимозаменяемость с зарубежными аналогами (например, ABB, Siemens, Lenze);

• совместимость с типовыми монтажными узлами и приводными механизмами;

• возможность замены двигателей других серий при совпадении мощности и габаритных размеров.

Требования к эксплуатации

1. Питание: трёхфазная сеть 380 В, 50 Гц.

2. Температура окружающей среды: от −40 °C до +40 °C (в рамках климатического исполнения У2).

3. Влажность: не выше 80 % при +25 °C (без конденсации).

4. Положение при монтаже: горизонтальное (на лапах).

5. Нагрузка: не превышать номинальную мощность и момент; избегать частых пусков/остановок.

6. Охлаждение: обеспечить свободный доступ воздуха к рёбрам корпуса и вентилятору.

Рекомендации по монтажу

1. Подготовка места установки: ровная, жёсткая поверхность; достаточный зазор для вентиляции.

2. Крепление: использовать болты, соответствующие размерам монтажных отверстий на лапах.

3. Подключение питания: проверить фазировку, использовать кабель с сечением, соответствующим номинальному току.

4. Заземление: обязательно подключить заземляющий проводник к корпусу двигателя.

5. Проверка вращения: после первого пуска убедиться, что направление вращения соответствует требованиям механизма.

6. Обкатка: провести пробный пуск на холостом ходу, затем под нагрузкой (постепенное увеличение до номинала).

Преимущества

• надёжность и долговечность конструкции;

• соответствие международным стандартам (DIN, IEC);

• простота монтажа и обслуживания;

• экономичный расход энергии (класс IE1/IE2);

• защита от пыли и влаги (IP54);

• широкий диапазон применения в промышленности.
