Электродвигатель трехфазный АИС 200L6 660В 18.5кВт 1000об/мин 2081 DRIVE ONI AIS200-L6-018-5-1020 AIS200-L6-018-5-1020.

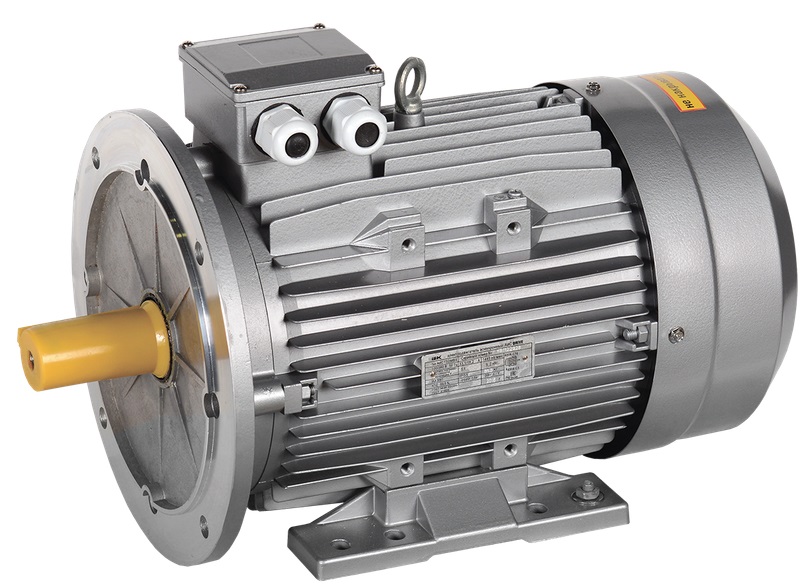

Электродвигатель трёхфазный АИС 200L6 (AIS200‑L6‑018‑5‑1020): подробное описание

Асинхронный электродвигатель общепромышленного назначения для привода механизмов, не требующих регулирования частоты вращения.

Основные технические параметры

• Мощность номинальная: 18,5 кВт.

• Напряжение питания: 660 В (допустимо также 380 В при переключении схемы соединения обмоток).

• Частота сети: 50 Гц.

• Синхронная частота вращения: 1000 об/мин (фактическая — около 975 об/мин).

• Количество полюсов: 6.

• Номинальный ток (при 660 В): около 22 А.

• Номинальный ток (при 380 В): около 39 А.

• КПД: около 90 %.

• Коэффициент мощности (cos φ) при номинальной нагрузке: 0,81.

• Кратность пускового тока (I_пуск/I_ном): ~7,5.

• Кратность пускового момента (М_пуск/М_ном): 2,0.

• Кратность максимального момента (М_макс/М_ном): 3,2–3,6.

• Момент инерции: 0,048 кг·м².

• Скольжение: 2–3 %.

Конструктивные и эксплуатационные характеристики

• Тип двигателя: асинхронный с короткозамкнутым ротором.

• Монтажное исполнение: IM2081 (комбинированное: на лапах с фланцем).

• Степень защиты: IP55 (защита от пыли и струй воды с любого направления).

• Класс изоляции: F (допустимая температура нагрева до 155 °C).

• Режим работы: S1 (продолжительный).

• Климатическое исполнение: У2 (умеренный климат; допускается установка на улице под навесом).

• Диапазон рабочих температур: от −45 °C до +40 °C.

• Материал корпуса: чугун.

• Материал обмотки: медь (содержание ≥ 99,7 %).

• Подшипники: высоконадёжные, от ведущих производителей.

• Система охлаждения: принудительная, вентилятором на валу.

• Гарантия: 3 года.

• Срок службы: не менее 10 лет.

Габаритные и установочные размеры (ориентировочные)

• Высота оси вращения (h): 200 мм.

• Ширина (b10): 318 мм.

• Глубина (l30): 770 мм.

• Высота (h31): 505 мм.

• Диаметр установочных отверстий (d10): 19 мм.

• Расстояние между отверстиями по ширине (B): 305 мм.

• Высота до центра вала ©: 133 мм.

Примечание: точные размеры уточняйте по каталогу производителя или в паспорте изделия.

Область применения

Двигатель используется в составе:

• насосов и насосных станций;

• вентиляторов и вентиляционных систем;

• компрессорных установок;

• конвейерных и транспортёрных линий;

• обрабатывающих станков;

• смесителей и мешалок;

• механизмов перемещения, затворов и задвижек;

• оборудования добывающей и обрабатывающей промышленности;

• объектов строительства и ЖКХ;

• энергетических установок и транспортных систем.

Особенности и преимущества

• Универсальность питания: возможность работы от сетей 380 В и 660 В (переключение схемы «звезда»/«треугольник»).

• Надёжность: тройной контроль качества на производстве, проверенные комплектующие.

• Защита от внешних воздействий: степень IP55 позволяет эксплуатировать в условиях повышенной запылённости и влажности.

• Долговечность: чугунный корпус и медная обмотка обеспечивают механическую прочность и термическую стойкость.

• Эффективное охлаждение: встроенный вентилятор поддерживает температурный режим даже при полной нагрузке.

• Соответствие стандартам: полное соответствие ГОСТ 51689‑2000.

Требования к монтажу и эксплуатации

1. Электропитание:

   • обеспечить стабильное напряжение (380 В или 660 В);

   • проверить фазировку и заземление.

2. Механический монтаж:

   • установить на жёсткое основание, исключающее вибрации;

   • использовать болты, соответствующие размерам монтажных отверстий.

3. Охлаждение:

   • обеспечить свободный доступ воздуха к вентиляционным решёткам и вентилятору;

   • не закрывать корпус посторонними предметами.

4. Нагрузка:

   • не превышать номинальную мощность и момент;

   • избегать частых пусков/остановок (для режима S1).

5. Техническое обслуживание:

   • периодически проверять состояние подшипников и затяжки крепёжных элементов;

   • контролировать температуру корпуса и токоведущих частей.

Комплектация (базовая)

• электродвигатель;

• защитный колпачок на выступающий конец вала;

• два болта заземления (если не интегрированы в станину);

• руководство по эксплуатации;

• паспорт изделия.
