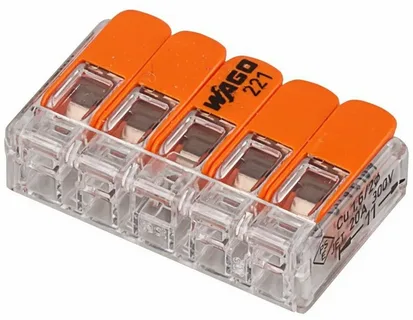

Клемма 5-проводная WAGO 221-415

Соединительная клемма WAGO предназначена для соединения медных проводников с одной или несколькими жилами, а также с разными сечениями. Новая серия универсальных клемм 221 на 40% меньше, чем клеммы серии 222. Преимущества - высокая скорость и надежность соединения, удобство дальнейшей работы и обслуживания проводов. Проводящая часть соединителя клеммника изготовлена из меди. Специальное отверстие для тестера на обратной стороне клеммника позволяет проверить параметры соединения, не вскрывая корпус.

Клемма WAGO 221‑415 (5‑проводная): назначение, конструкция, особенности применения

Назначение
Клемма предназначена для быстрого и надёжного соединения пяти медных проводников (одножильных или многожильных). Применяется:

• в распределительных коробках;

• при монтаже бытовой и коммерческой электропроводки;

• в системах автоматизации, управления и сигнализации;

• в промышленном оборудовании (при условии соблюдения параметров нагрузки).

Конструкция

• Корпус: из прозрачного полиамида — позволяет визуально контролировать положение проводника и длину зачистки.

• Механизм соединения: пружинный зажим CAGE CLAMP® с оранжевым рычажком. Для подключения:

  1. Поднять рычажок.

  2. Вставить зачищенный проводник.

  3. Опустить рычажок до фиксации.

• Дополнительные элементы:

  • два тестовых гнезда для измерений без разбора соединения;

  • боковые захваты с углублениями для удобного удержания при монтаже.

Технические характеристики

• Количество контактов: 5.

• Сечение проводников:

  • одножильные: 0,2–4,0 мм²;

  • многожильные: 0,14–4,0 мм².

• Номинальный ток: 32 А.

• Номинальное напряжение: 450 В.

• Рабочая температура: от –30 °C до +85 °C.

• Размеры (В × Ш × Г): 8,3 × 18,6 × 29,9 мм.

• Материал контактов: медь с антикоррозийным покрытием.

Особенности применения

1. Зачистка проводов: требуется снять изоляцию на длину 11 мм.

2. Многоразовое использование: проводники можно извлекать и переподключать (с помощью съёмника или тонкой отвёртки).

3. Ограничения:

• только для медных проводников (алюминиевые провода не допускаются — возможен перегрев);

• не предназначена для эксплуатации в условиях повышенной вибрации без дополнительной фиксации;

• требует сухого помещения (степень защиты не указана, но конструкция не герметична).

1. Рекомендации:

• проверять затяжку контактов после первых 24 часов работы;

• избегать механических повреждений корпуса;

• не превышать номинальные токовые нагрузки.

Можно ли использовать аналоги?
Да, но с оговорками:

Когда аналоги допустимы:

• если их параметры (ток, напряжение, сечение) соответствуют требованиям проекта;

• для второстепенных цепей с низкими нагрузками;

• при наличии сертификатов соответствия (например, ЕАС, IEC).

Риски при замене на аналоги:

• Качество материалов: в аналогах могут использоваться менее устойчивые к коррозии контакты или хрупкий пластик.

• Надёжность зажима: у неоригинальных клемм сила прижима может быть ниже, что ведёт к перегреву.

• Долговечность: аналоги часто не проходят тесты на 10 000+ циклов подключения.

• Совместимость: размеры и форма рычагов могут отличаться, усложняя монтаж.

Рекомендации:

1. Для ответственных участков (щитки, силовые цепи) предпочтительны оригинальные клеммы WAGO.

2. При выборе аналога:

   • сверяйте технические параметры с оригиналом;

   • проверяйте наличие сертификатов;

   • тестируйте на малых нагрузках перед массовым применением.

3. В промышленных условиях или при высоких токах замена на аналоги не рекомендуется.

Важно! Перед заменой проконсультируйтесь с электриком или инженером для оценки рисков и соответствия нормам ПУЭ и ГОСТ.
