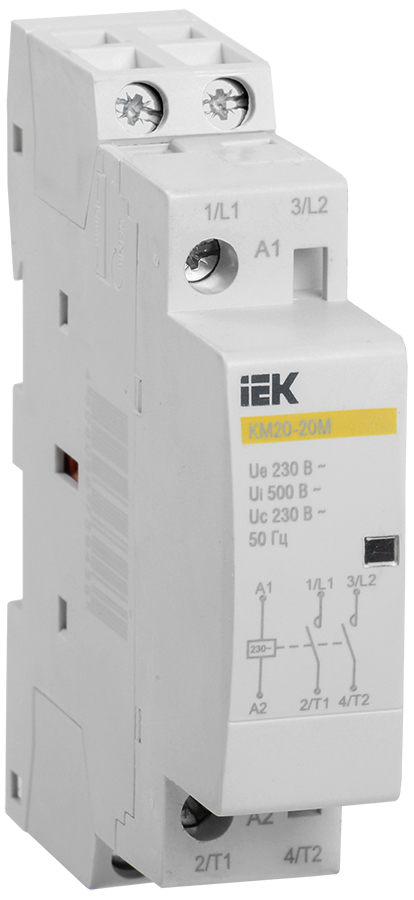

Контактор модульный КМ20-20М AC IEK MKK11-20-20
ЕАЭС RU С-CN.АМ02.В.00544/21 (Сертификат соответствия продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ))
Руководство по эксплуатации (pdf)
Каталог производителя (pdf)
Контактор модульный КМ20-20М AC IEK MKK11-20-20
Сфера использования
Контактор КМ20-20М AC IEK используется в следующих областях:
- Энергетика: для управления электрическими цепями в промышленных установках.
- Автоматизация: в системах автоматического управления для включения и отключения оборудования.
- Освещение: управление осветительными системами в коммерческих и бытовых условиях.
- Силовые цепи: для управления электрическими моторными нагрузками.
Аналоги
Среди аналогов можно выделить:
- Schneider Electric: линейка контакторов TeSys.
- Siemens: контакторы серии 3RT.
- Mitsubishi: устройства серии MC.
- ABB: контакторы AC серию A.
Как подключить
- Подготовьте материалы: Вам понадобятся сам контактирующий модуль, кабели для подключения и инструменты (изолированная отвертка, плоскогубцы и т. д.).
- Отключите питание: Перед началом работы обязательно отключите питание.
- Подключение основной обмотки:
- Найдите терминалы для подключения обмотки (обычно обозначены как A1 и A2).
- Соедините положительный (фазный) провод к A1, а нулевой (или отрицательный) провод к A2.
- Подключение нагрузок:
- Найдите клеммы для подключения нагрузки (обычно обозначены T1, T2, T3 и т. д.).
- Подсоедините провода нагрузки к этим клеммам.
- Проверка подключения: Убедитесь, что все соединения выполнены правильно и надежно.
- Включите питание: После проверки можно включить питание и протестировать работу контактора.
Как заменить
- Отключите питание: Сначала отключите все источники питания, чтобы обеспечить безопасность.
- Снимите старый контактор:
- Открутите его от монтажной панели или щита.
- Отсоедините все подключенные клеммы.
- Подготовьте новый контактор: Убедитесь, что новый контактор соответствует старому по характеристикам и типу.
- Установите новый контактор:
- Закрепите его на месте с помощью винтов или защелок.
- Подключите провода к новым клеммам, следуя ранее описанным инструкциям по подключению.
- Проверка и тестирование: Включите питание и протестируйте работу нового контактора.
Заключение
Контактор модульный КМ20-20М AC IEK MKK11-20-20 является надежным решением для управления электрическими цепями в самых различных сферах. Убедитесь, что все работы проводятся с соблюдением мер безопасности, чтобы гарантировать надежность и долговечность устройства.
|
Страна производства
|
Китай |
|
Упаковки
|
120 шт, 5040 шт |
|
Сертификаты
|
ЕАЭС RU С-CN.АМ02.В.00544/21 (Сертификат соответствия продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ)) |
|
Документация
|
Руководство по эксплуатации (pdf) Каталог производителя (pdf) |
|
Гарантийный срок, мес
|
84 |
|
Код производителя товара
|
432 |
|
Классификация товара в каталоге
|
503215 - Модульные контакторы |
|
Артикул
|
MKK11-20-20 |
|
Минимально возможное количество
|
1 |
|
Тип изделия
|
Контактор модульный |
|
Напряжение, В
|
220 |
|
Род тока
|
Переменный (AC) |
|
Способ монтажа
|
DIN-рейка |
|
Номинальный ток,А
|
20 |
|
Исполнение
|
Нереверсивное |
|
Количество силовых полюсов
|
2 |
|
Рекомендованный проектный ассортимент
|
Да |
|
Количество модулей DIN
|
1 |
|
Напряжение катушки управления, В
|
230 |
|
Род тока катушки управления
|
Переменный (AC) |
|
Количество силовых НО контактов
|
2 |
|
Срок службы, лет
|
15 |
|
Распродажа
|
ela66 |
|
DIN
|
1 |
|
Код ОКПД 2
|
27.12.24.190 |
