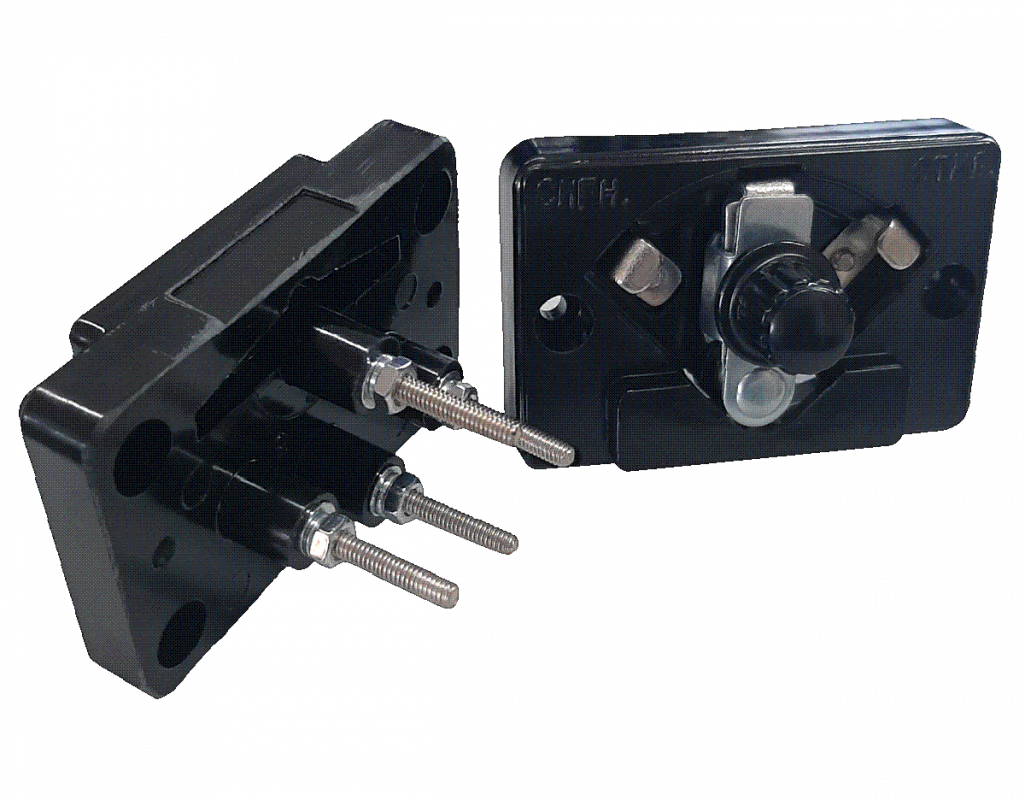

НАКЛАДКА НКР-3 ЧЭАЗ 5БК135007

Назначение и сфера применения

Основное предназначение накладки — обеспечивать неавтоматизированное переключение цепей без тока в системах релейной защиты и автоматики на электрических станциях и подстанциях. Устройство создаёт видимый разрыв цепи, что критически важно для:

• безопасного обслуживания оборудования;

• проведения ремонтных и профилактических работ;

• проверки работоспособности схем;

• локализации неисправностей.

Накладка активно используется в:

• распределительных устройствах электростанций;

• подстанционных системах защиты;

• щитах управления и автоматики;

• цепях вторичной коммутации;

• системах оперативного тока.

Конструктивные особенности

Устройство выполнено в компактном металлическом корпусе и имеет следующие ключевые конструктивные элементы:

• три фиксированных положения переключателя, обеспечивающих чёткую фиксацию режимов;

• контактная система, рассчитанная на многократные коммутационные операции;

• механизм переключения, обеспечивающий надёжное замыкание/размыкание цепи;

• клеммные зажимы для подключения проводников.

Технические характеристики

• Номинальный ток: до 10 А — достаточный для управления цепями автоматики и защиты.

• Номинальное напряжение:

  • переменный ток (AC): до 380 В при частоте 50 Гц;

  • постоянный ток (DC): до 220 В.

• Климатическое исполнение: У и Т (по ГОСТ 15150‑69), категория размещения 3 — подходит для эксплуатации в закрытых помещениях с естественной вентиляцией.

• Степень защиты: IP00 (по ГОСТ 14255‑69) — не защищает от попадания влаги и твёрдых частиц, требует установки в сухих, чистых помещениях.

• Габариты:

  • длина: 80 мм;

  • ширина: 80 мм;

  • высота: 50 мм.

• Масса: около 115–120 г — компактность облегчает монтаж в ограниченных пространствах.

Эксплуатационные требования и ограничения

Для надёжной и безопасной работы накладки необходимо соблюдать следующие условия:

1. Режим работы: только при отсутствии тока в коммутируемой цепи (переключение «без тока»).

2. Окружающая среда:

   • отсутствие агрессивных газов и паров;

   • защищённость от прямого попадания воды и пыли;

   • температура эксплуатации — в пределах допустимого диапазона для климатического исполнения.

3. Механические воздействия: недопустимы вибрации и удары, превышающие нормы для электроустановок.

4. Монтаж: должен выполняться квалифицированным персоналом с соблюдением правил электробезопасности.

Преимущества и особенности применения

• Наглядность коммутации: видимый разрыв цепи повышает безопасность обслуживающего персонала.

• Простота конструкции: минимум подвижных элементов обеспечивает высокую надёжность.

• Универсальность: совместимость с различными схемами релейной защиты.

• Долговечность: качественные материалы и исполнение гарантируют длительный срок службы при правильной эксплуатации.

• Компактность: малые размеры позволяют устанавливать накладку в ограниченном пространстве щитов и панелей.

Важные замечания

• Накладка не предназначена для коммутации силовых цепей под нагрузкой.

• Перед переключением необходимо убедиться в отсутствии тока в цепи.

• Периодически требуется проверять состояние контактных соединений на предмет окисления и механических повреждений.

• Монтаж и обслуживание должны выполняться в соответствии с действующими правилами устройства электроустановок (ПУЭ) и локальными инструкциями.
