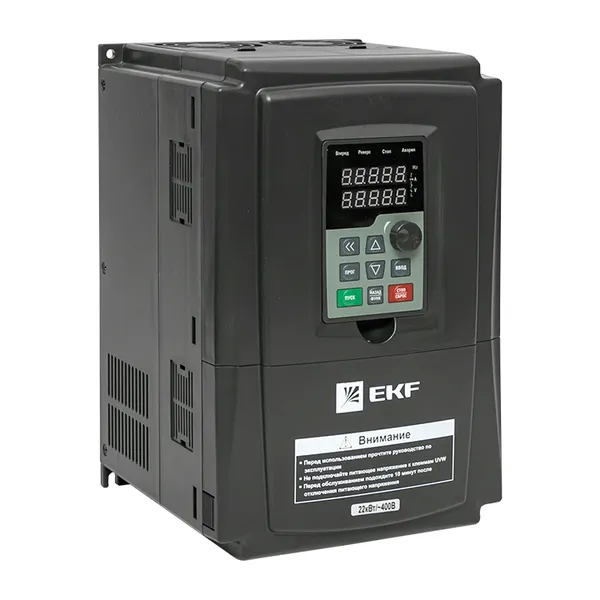

Преобразователь частоты 18/22кВт 3х400В с торм. модулем VECTOR-100 PROxima EKF VT100-018-3B

Расшифровка обозначения модели

• EKF: Бренд-производитель (одна из ведущих марок в России в сегменте электротехнического оборудования).

• VT100: Серия преобразователей частоты "VECTOR-100".

• 018: Мощность 18 кВт (также существует модификация на 22 кВт, о которой вы упомянули — это, скорее всего, номинал для одного и того же аппарата в разных режимах работы).

• 3: Трехфазное исполнение.

• B: Наличие встроенного тормозного прерывателя (Brake).

Ключевые характеристики

Что такое тормозной модуль и для чего он нужен?

Тормозной модуль (или тормозной прерыватель) — это ключевая особенность данной модели. Он необходим для управления двигателем в режиме торможения.

Принцип работы и задача:
Когда вы отключаете питание двигателя или даете команду на остановку, двигатель по инерции продолжает вращаться (становится генератором). Вырабатываемая при этом электроэнергия возвращается в преобразователь частоты, что приводит к резкому повышению напряжения в промежуточной цепи постоянного тока (DC-шине). Это может привести к аварийному отключению преобразователя по перегрузке или даже к его повреждению.

Тормозной модуль решает эту проблему: он подключает к DC-шине специальный тормозной резистор (покупается отдельно), который преобразует избыточную электрическую энергию в тепловую и рассеивает ее.

Типичные применения, где необходим тормозной модуль:

• Подъемно-транспортное оборудование (краны, лифты, подъемники) — остановка с грузом.

• Центрифуги, мешалки — быстрая остановка маховиков.

• Токарные станки, обрабатывающие центры — быстрая остановка шпинделя.

• Конвейеры с частыми пусками/остановами, особенно под уклон.

• Намоточные и размоточные машины.

Серия VECTOR-100 PROxima: Основные преимущества

1. Векторное управление без датчика (Sensorless Vector): Обеспечивает высокий момент на низких скоростях, точное поддержание скорости и хорошую перегрузочную способность. Это лучше, чем скалярное управление (U/f) для задач, требующих точного контроля.

2. Универсальность: Широкий набор программируемых входов/выходов (дискретных и аналоговых), встроенный ПИД-регулятор, возможность работы по заданным временным графикам.

3. Надежность: Стабильная работа при колебаниях сетевого напряжения, защита от перегрузки, короткого замыкания, перегрева.

4. Удобство использования: Яркий ЖК-дисплей, интуитивно понятное меню настройки, возможность копирования параметров.

5. Энергоэффективность: Оптимизированные алгоритмы управления позволяют экономить электроэнергию.

На что обратить внимание при внедрении:

• Тормозной резистор: Его нужно подобрать отдельно, исходя из требуемой мощности торможения и длительности тормозных циклов. Никогда не включайте ПЧ без резистора, если тормозной модуль активирован!

• Сетевой дроссель: Рекомендуется для установки на входе ПЧ для подавления сетевых помех и защиты от импульсных перенапряжений.

• Монтаж: Устанавливайте ПЧ в хорошо вентилируемый шкаф согласно требованиям по степени защиты IP20. Обеспечьте достаточные зазоры для охлаждения.

• Настройка: Внимательно настройте параметры двигателя (номинальные ток, напряжение, скорость, мощность) после проведения автотестирования (если такая функция есть). От этого зависит стабильность работы.

Экспертная оценка

EKF VT100-018-3B — это мощный и современный преобразователь, отлично подходящий для сложных задач, где требуется не только плавный пуск и регулирование скорости, но и эффективное и быстрое торможение. Его выбор оправдан для промышленного оборудования с высокими динамическими нагрузками.
