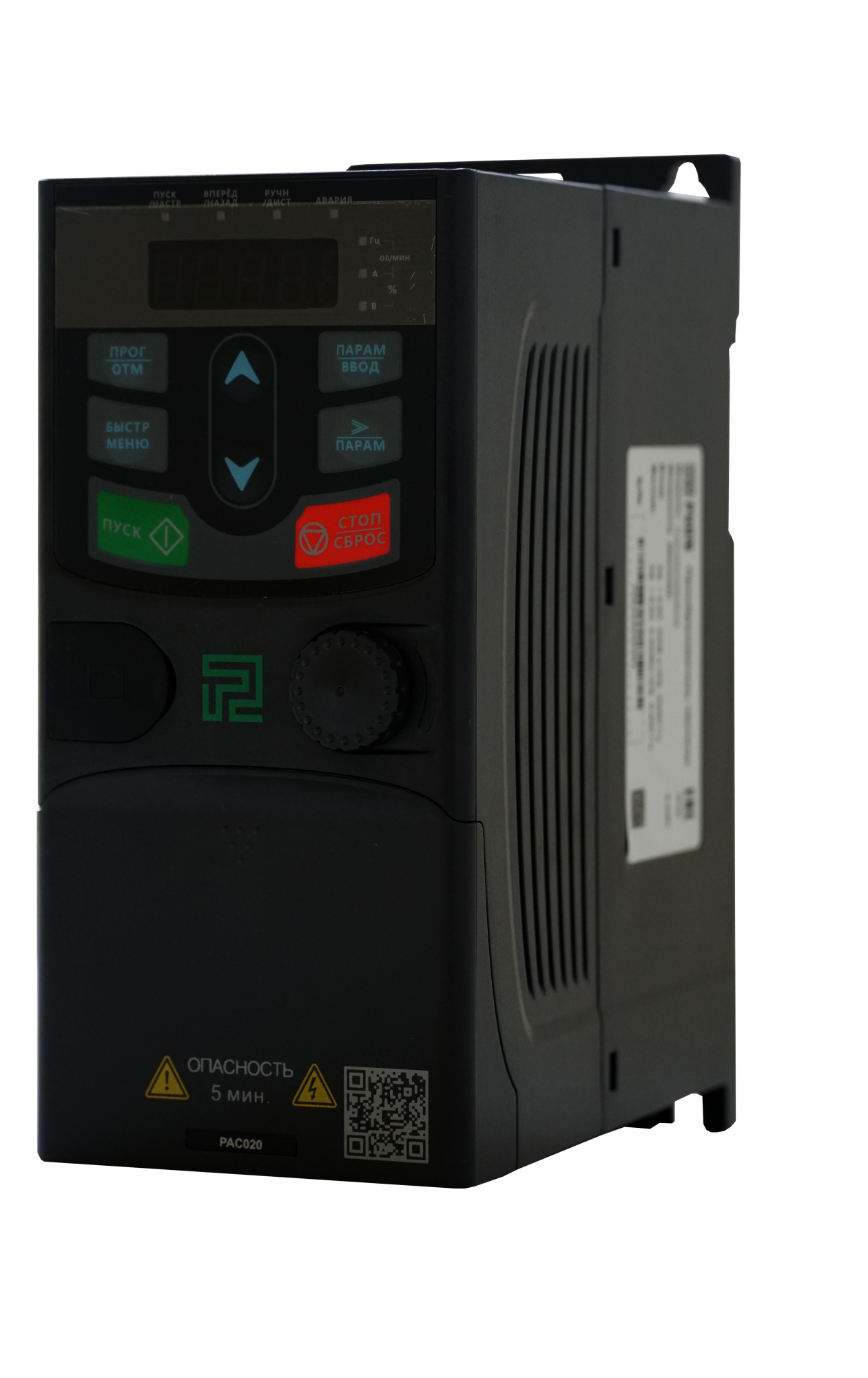

Преобразователь частоты тип PAC020 5.5 кВт 400В, IP20 PitON PAC020X014AX3
ЕАЭС RU С-CN.НВ93.В.03215/23 (Сертификат соответствия продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ))
Каталог производителя (pdf)
Руководство по эксплуатации (pdf)
Вот расшифровка полного наименования PAC020X014AX3:
-
PAC020 — Серия преобразователя частоты. Указывает на линейку и конструктивное исполнение.
-
X — Наличие фильтра ЭМС (электромагнитной совместимости). "X" означает, что данный фильтр установлен, что позволяет использовать ПЧ в промышленных сетях с повышенными требованиями к помехам.
-
014 — Код номинального тока и мощности. В данной серии "014" соответствует:
-
Номинальный выходной ток: 14 А
-
Мощность: 5.5 кВт (что вы и указали)
-
-
A — Напряжение питания. "A" означает трехфазное напряжение 400 В (также верно указано вами).
-
X3 — Исполнение по степени защиты IP. IP20 (указано вами) — это стандартная степень защиты для монтажа в шкафы.
-
IP — International Protection (Международная защита).
-
2 — Защита от проникновения твердых предметов размером более 12,5 мм (пальцы).
-
0 — Защита от воды отсутствует. Запрещена установка в местах с повышенной влажностью или возможностью попадания капель воды!
-
Краткие технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель / Серия | PitON / PAC020 |
| Мощность | 5.5 кВт |
| Номинальный ток | 14 А |
| Напряжение питания | 3 фазы, 400 В, 50/60 Гц |
| Степень защиты IP | IP20 (для установки в шкаф) |
| Фильтр ЭМС | Да (встроенный, обозначение "X") |
| Тип охлаждения | Естественное (радиатор) |
Основные возможности и особенности PitON PAC020:
-
Управление: Широкий набор функций для векторного управления (с датчиком обратной связи и без), обеспечивающего высокую точность поддержания момента и скорости.
-
Применение: Универсальный ПЧ, подходящий для управления стандартными асинхронными двигателями в различных задачах: насосы, вентиляторы, конвейеры, станки и т.д.
-
Функции:
-
ПИД-регулятор (часто используется в насосных и вентиляционных установках).
-
Пластинчатый теплообменник для эффективного охлаждения.
-
Возможность подключения тормозного резистора для торможения двигателя.
-
Разъем для подключения стандартного пульта дистанционного управления.
-
Программируемые цифровые и аналоговые входы/выходы.
-
-
Интерфейс: ЖК-дисплей и клавиши для настройки и управления на корпусе.
Для чего используется данный преобразователь?
С помощью этого ПЧ можно:
-
Плавно запускать и останавливать электродвигатель, устраняя вредные пусковые токи.
-
Регулировать скорость вращения двигателя в широком диапазоне.
-
Экономить электроэнергию, особенно в насосных и вентиляторных приложениях, снижая скорость вместо дросселирования.
-
Осуществлять реверс (изменение направления вращения).
-
Защищать электродвигатель от перегрузок, перегрева, обрыва фаз.
Важно: Монтаж, подключение и настройку преобразователя частоты должен производить квалифицированный персонал в соответствии с инструкцией по эксплуатации и правилами электробезопасности.
|
Страна производства
|
Китай |
|
Сертификаты
|
ЕАЭС RU С-CN.НВ93.В.03215/23 (Сертификат соответствия продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ)) |
|
Документация
|
Каталог производителя (pdf) Руководство по эксплуатации (pdf) |
|
Код производителя товара
|
2548 |
|
Классификация товара в каталоге
|
50350510 - Частотные преобразователи низковольтные |
|
Артикул
|
PAC020X014AX3. |
|
Минимально возможное количество
|
1 |
|
Тип изделия
|
Преобразователь частоты |
|
Напряжение, В
|
380 |
|
Степень защиты
|
IP20 |
|
Номинальный ток,А
|
14 |
|
Количество фаз
|
3 |
|
Номинальная мощность электродвигателя, КВт
|
5.5 |
|
Наличие интерфейса связи
|
MODBUS RTU |
|
Наличие рекуперации
|
Нет |
|
Способ задания параметров
|
Ручной с передней панелью, дистанционный, работа с различными сетевыми протоколами |
