Разъединитель РЛНД1-10/400-УХЛ1 КЭАЗ 219554

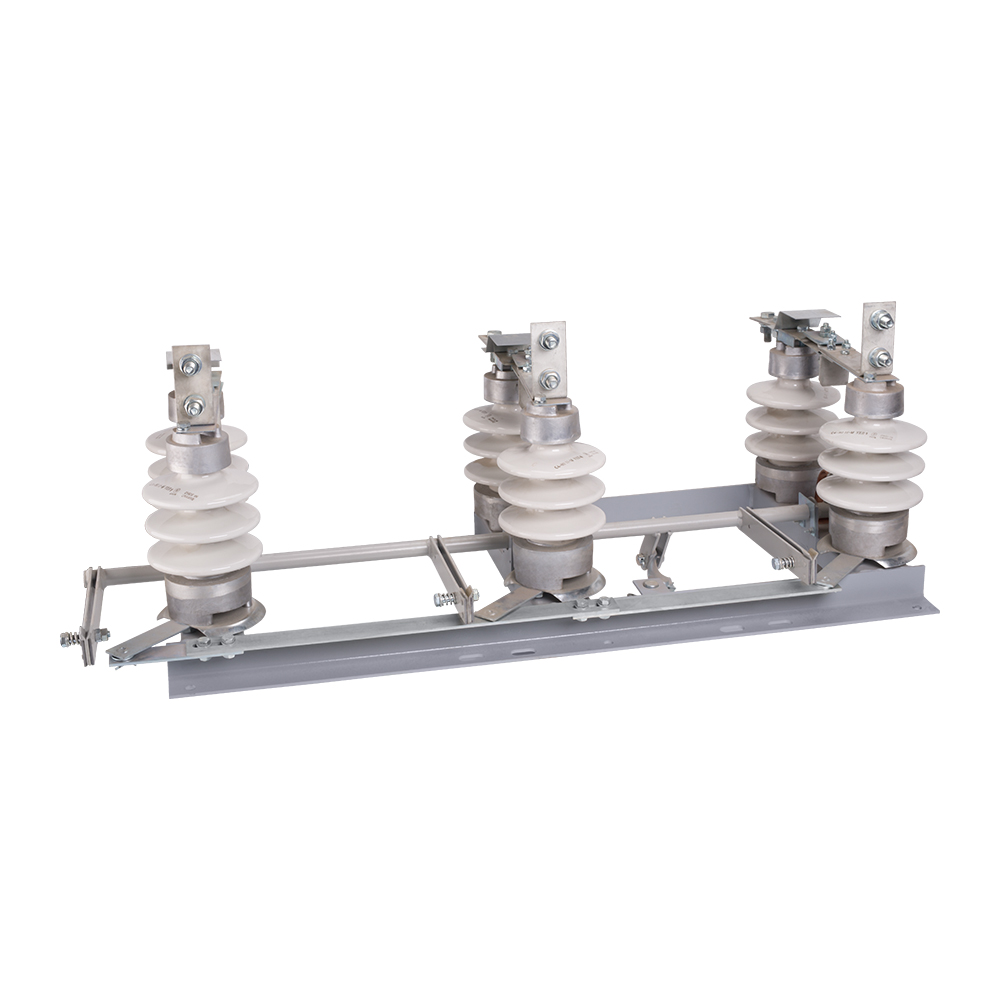

Разъединитель РЛНД1‑10/400‑УХЛ1 (КЭАЗ, артикул 219554)

Назначение
Трёхполюсный высоковольтный разъединитель переменного тока для:

• коммутации обесточенных цепей (с видимым разрывом);

• секционирования магистральных линий;

• отключения участков сети для технического обслуживания;

• работы в распределительных устройствах и на подстанциях.

Основные технические характеристики

• Номинальное напряжение: 10 кВ (10 000 В).

• Номинальный ток: 400 А.

• Количество полюсов: 3.

• Климатическое исполнение: УХЛ1 (рабочая температура от –60 °C до +40 °C).

• Степень защиты: IP00 (только для сухих закрытых помещений).

• Кратковременно выдерживаемый ток: 10 кА (в течение 1 секунды).

• Механическая износостойкость: 10 000 циклов «включено‑отключено».

• Масса: 38–39 кг.

• Габаритные размеры (Ш × В × Г): 475 × 400 × 1020 мм.

Соответствие стандартам

• ГОСТ Р 52726‑2007;

• ТУ 3414‑019‑05755766‑2010.

Конструктивные особенности

• Заземляющие контакты — обеспечивают безопасный отвод потенциала с обслуживаемого участка.

• Видимый разрыв цепи — повышает безопасность работ (оператор визуально контролирует положение контактов).

• Форма ножей — предотвращает скопление воды в контактной зоне, снижает риск пробоя.

• Предварительная сборка — упрощает монтаж в комплектных ячейках (например, в КРУ‑10).

• Материал контактов — медь или медные сплавы с антикоррозийным покрытием.

• Изоляторы — из высокопрочного фарфора или полимера, устойчивые к механическим и климатическим воздействиям.

Ограничения и важные замечания

• Не предназначен для отключения нагрузки под током — коммутация возможна только при обесточенной линии.

• Только ручное управление — отсутствует возможность дистанционного или автоматического управления.

• Требует сухого помещения — степень защиты IP00 исключает установку на улице, в сырых или пыльных зонах.

• Необходима регулярная проверка контактов — для предотвращения перегрева и окисления.

Область применения

• комплектные распределительные устройства (КРУ‑10);

• трансформаторные подстанции;

• линии электропередачи 10 кВ (секционирование и обслуживание участков).

Рекомендации по монтажу и эксплуатации

1. Устанавливать только на жёсткую монтажную плиту в закрытых помещениях.

2. Перед включением проверять отсутствие механических повреждений и загрязнений контактов.

3. Соблюдать момент затяжки резьбовых соединений согласно инструкции производителя.

4. Периодически контролировать состояние изоляторов и контактных групп.

5. Выполнять операции включения/отключения только при снятом напряжении.
