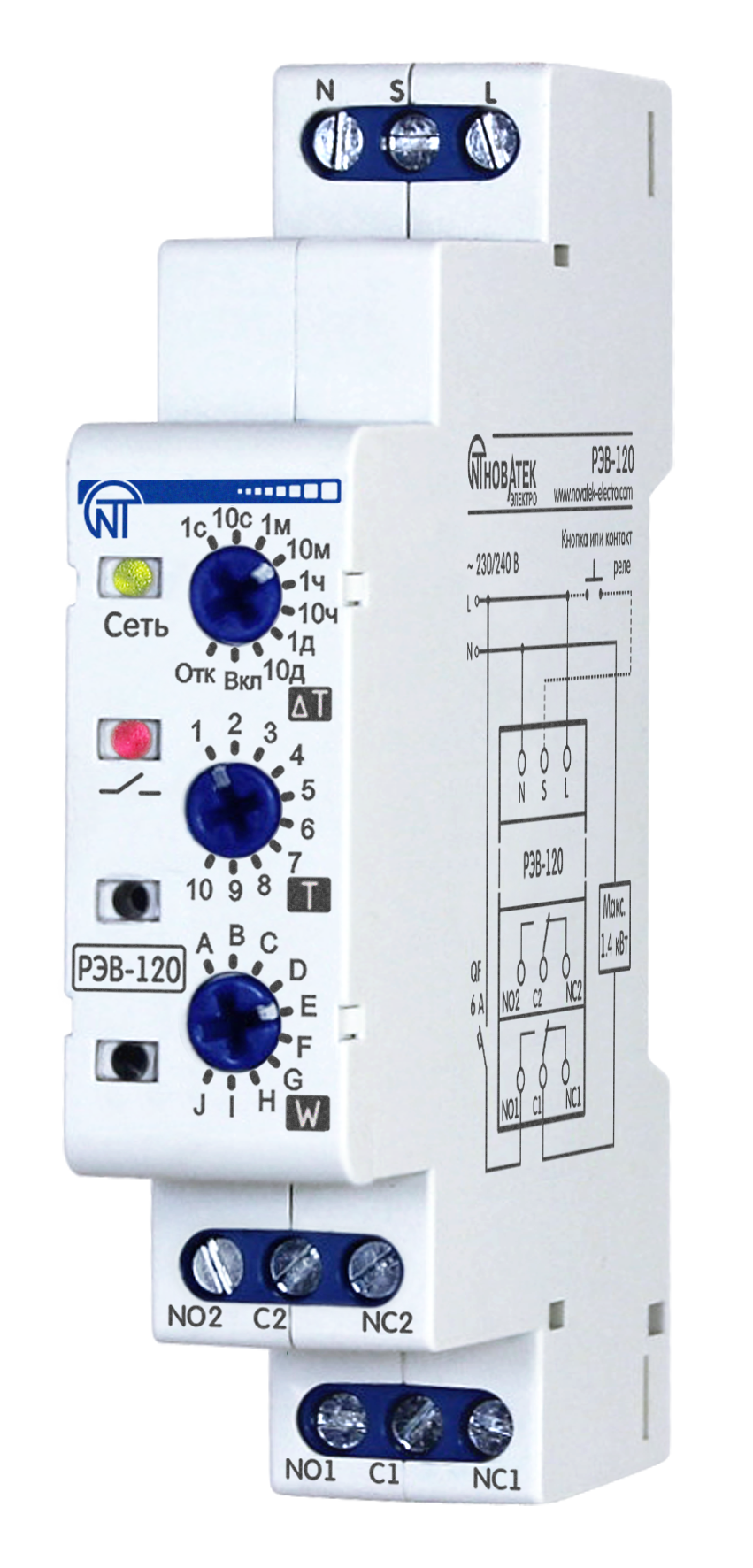

Реле времени одномодульное РЭВ‑120 («Новатек‑Электро», артикул 3425601120)

Микропроцессорное устройство для автоматического включения и выключения нагрузки по заданным временным интервалам. Монтируется на DIN‑рейку (занимает 1 модуль).

Основные характеристики

• Напряжение питания: 220 В (переменный ток, AC).

• Номинальный ток: 6 А.

• Коммутируемый ток: 5 А.

• Диапазон выдержек времени: от 0,1 секунды до 10 дней.

• Контакты: 2 переключающих.

• Степень защиты: IP40/IP20.

• Климатическое исполнение: УХЛ3.1.

• Рабочая температура: от –35 °C до +55 °C.

• Габариты (В × Ш × Д): 90 × 18 × 65 мм.

• Масса: 0,07 кг.

• Гарантия: 10 лет (120 месяцев).

Функциональные возможности

Реле поддерживает 10 режимов работы, в том числе:

• задержка на включение;

• выдержка времени при подаче питания;

• периодические циклы (с задержкой или выдержкой);

• задержка на отключение при размыкании управляющего контакта;

• импульсные режимы (1 и 2);

• генератор импульсов длительностью 0,5 секунды.

На лицевой панели — регуляторы для установки:

• временного интервала;

• времени;

• режима работы.

Конструктивные особенности

• Индикация: светодиодная.

• Управление: потенциометр.

• Подключение: винтовое.

• Механическая износостойкость: 10 000 000 циклов.

• Электрическая износостойкость: 1 000 000 циклов.

Область применения

Реле используется как комплектующее в схемах автоматики для управления:

• насосами;

• освещением;

• системами полива;

• другими устройствами, где нужны:

  • временная задержка;

  • периодическое включение/выключение.

Важные замечания

• Устройство рассчитано на стационарную установку в электрощитах.

• Перед монтажом убедитесь, что параметры сети (напряжение, ток) соответствуют характеристикам реле.

• Для надёжной работы соблюдайте требования к температурному режиму и степени защиты.

• Настройка режимов требует внимательности — ознакомьтесь с инструкцией перед эксплуатацией.

Типичные плюсы (по отзывам пользователей)

• компактный размер;

• широкий функционал;

• надёжность.

Возможные сложности

• неопытным пользователям может быть непросто разобраться в настройке;

• возможны сбои при значительных перепадах напряжения в сети.
