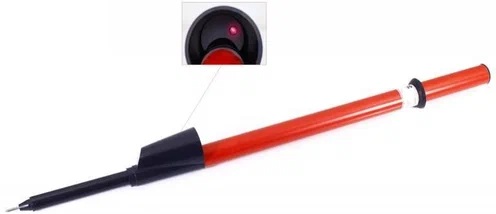

Указатель напряжения УВНУ-10-2М Электро Трейд ET-UVN107

Указатель высокого напряжения УВНУ-10-2М предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6-10кВ.

Отличный выбор! УВНУ-10-2М от компании "Электро Трейд" (также известный как ET-UVN107) — это современный и популярный двухполюсный указатель напряжения для проверки отсутствия напряжения в электроустановках до 10 кВ.

Основное назначение

Это профессиональный прибор, предназначенный для:

• Проверки наличия или отсутствия напряжения на токоведущих частях электроустановок до 10 кВ переменного тока частотой 50 Гц.

• Проверки совпадения фаз (фазировки) в электроустановках до 10 кВ.

• Контроля исправности цепей (прозвонки) до 1000 В.

---

Ключевые особенности и преимущества УВНУ-10-2М (ET-UVN107)

По сравнению со старыми моделями (типа УВН-10) и даже предыдущей версией УВНУ-10-2, модель "2М" имеет ряд существенных улучшений:

1. Два независимых типа индикации:

   • Светодиодная: Яркие светодиоды разного цвета.

   • Звуковая: Звуковой сигнализатор (зуммер).
     Это обеспечивает надежный контроль в условиях яркого солнечного света и в шумных environments (звук дублирует свет).

2. Цифровой дисплей: Покажет значение напряжения в киловольтах (кВ). Это главное преимущество — прибор не только показывает "есть напряжение / нет напряжения", но и измеряет его приблизительное значение.

3. Современный источник питания: Вместо громоздких батарей типа "Крона" используется две компактные батарейки ААА (мини-пальчиковые), которые легко найти и заменить.

4. Функция "Самоконтроль": Прибор имеет кнопку для проверки собственной исправности (работоспособности батареи, светодиодов, звукового сигнала).

5. Функция "Фазировка": Позволяет определить совпадение фаз в разных частях электроустановки. При соприкосновении щупов с одноименными фазами индикация не происходит, с разноименными — прибор показывает межфазное напряжение.

6. Функция "Прозвонка": Позволяет проверять целостность цепей (кабелей, предохранителей) напряжением до 1000 В.

7. Улучшенная эргономика: Корпус изготовлен из ударопрочного диэлектрического материала, удобно лежит в руке. Щупы имеют защитные оголовки и удобны для работы.

---

Технические характеристики

• Рабочее напряжение: от 0.1 до 12 кВ (~ 100 В - 12000 В) переменного тока 50 Гц.

• Длина рабочей части (изолирующего корпуса): Не менее 0,7 м (гарантирует безопасное расстояние до токоведущих частей).

• Длина контрольной части (рукоятки): Не менее 0,3 м.

• Минимальная длина щупов: 0,02 м.

• Общая длина указателя: ~1.2 м.

• Источник питания: 2 х AAA (1.5 В) — 2 шт.

• Диапазон измерений при фазировке: от 1.0 до 12.0 кВ.

• Диапазон измерений при прозвонке: до 1000 В.

• Срок поверки (межповерочный интервал): 1 год (как и для всех основных электрозащитных средств). Использование неповеренного указателя запрещено!

---

Комплектация

Обычно в комплект входит:

• Собранный указатель напряжения УВНУ-10-2М.

• Чехол для хранения и переноски (часто влагозащищенный).

• Запасные батарейки AAA.

• Паспорт (руководство по эксплуатации) с датой поверки.

---

Как работать с УВНУ-10-2М (краткая инструкция)

1. Проверка перед работой:

   • Убедитесь в отсутствии внешних повреждений корпуса и щупов.

   • Нажмите кнопку "Самоконтроль". Должны загореться все светодиоды и раздаться звуковой сигнал. Это подтверждает исправность прибора.

   • Проверьте дату очередной поверки в паспорте.

2. Проверка отсутствия напряжения:

   • Поочередно коснитесь щупом указателя каждой фазы (A, B, C) проверяемого оборудования. На дисплее должно быть значение, близкое к нулю, световая и звуковая индикация отсутствуют.

   • ВАЖНО: Перед проверкой на токоведущих частях, заведомо находящихся под напряжением, необходимо убедиться, что указатель исправно показывает наличие напряжения.

3. Проверка наличия напряжения (контроль исправности):

   • Перед началом работ необходимо проверить указатель на заведомо находящейся под напряжением части электроустановки (например, на специальном контрольном пункте 6/10 кВ).

   • Указатель должен четко показать значение напряжения, загореться светодиоды и раздаться звуковой сигнал.

4. Фазировка:

   • Один щуп подключается к эталонной фазе (известной фазе "А").

   • Вторым щупом поочередно касаются других фаз.

   • Если фаза совпадает с эталонной — индикации нет (напряжение близко к 0).

   • Если фаза не совпадает — указатель показывает межфазное напряжение (~6 или 10 кВ).

---

Вывод

УВНУ-10-2М (ET-UVN107) — это высококачественный, надежный и многофункциональный прибор, который соответствует всем современным требованиям для работ в электроустановках высокого напряжения. Его использование значительно повышает безопасность и удобство работы электромонтажников и оперативного персонала.

Помните: работа с высоким напряжением опасна для жизни. Все работы должны выполняться по наряду-допуску с соблюдением правил охраны труда и с использованием исправных и поверенных средств защиты.
