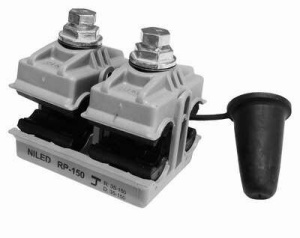

Зажим ответвительный RP 150 НИЛЕД 13402222
• Срывная головка металлическая. Не требует использования специализированного инструмента.
• Контактные пластины изготовлены из алюминиевого сплава, обеспечивают хорошую проводимость и совместимость с алюминиевыми проводами.
• Прокалывающие зубья контактных пластин зажимов имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и надежная герметизация зажимов.
• Прокалывающие элементы покрыты токопроводящей смазкой для снижения переходного сопротивления и защиты от окисления.
• Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
• Продукция аттестована и соответствует требованиям СТО ПАО ''Россети'' (СТО 34.01-2.2-009-2020).
РОСС RU.МЛ10.Н10783 (Сертификат системы добровольной сертификации)
Каталог производителя (pdf)
Дополнительная информация (pdf)
Основное назначение
Это профессиональный прокалывающий зажим, предназначенный для ответвления от магистрального провода СИП 4 150 мм² на провода меньшего сечения (до 16 мм²) без снятия изоляции.
Ключевые характеристики и особенности
-
Производитель: НИЛЕД (NILED) — российская компания, известная качественными электротехническими изделиями.
-
Тип: Ответвительный прокалывающий зажим.
-
Артикул / Каталожный номер: 13402222
-
Номинальное напряжение: до 1 кВ (1000 Вольт).
-
Номинальный ток: 150 А.
-
Подключаемые проводники:
-
Магистраль: СИП 4 (или аналогичный) сечением 150 мм².
-
Ответвление: Изолированный провод сечением от 16 до 150 мм².
-
-
Конструкция и материал:
-
Корпус: Высококачественный атмосферостойкий пластик, устойчивый к УФ-излучению.
-
Контакты / Шипы: Остроконечные, из оцинкованной стали. При затягивании болта надежно прокалывают изоляцию, обеспечивая контакт с жилой провода.
-
Герметичность: Специальная конструкция и герметизирующая паста обеспечивают защиту от влаги и коррозии после монтажа, что делает зажим подходящим для уличной эксплуатации.
-
Болт: Головка под ключ-шестигранник на 13 мм.
-
-
Преимущества:
-
Монтаж под напряжением: Возможность подключения без отключения линии (при соблюдении техники безопасности силами квалифицированных специалистов).
-
Надежный контакт: Прокалывающие шипы создают стабильное, окисленное соединение.
-
Скорость монтажа: Установка занимает несколько минут.
-
Долговечность: Герметичная конструкция защищает место контакта от воздействия окружающей среды.
-
Безопасность: Изолированный корпус защищает от случайного прикосновения.
-
Область применения
-
Устройство ответвлений от самонесущих изолированных проводов (СИП) в сетях 0,4 кВ.
-
Подключение домов, зданий к воздушной линии электропередач.
-
Монтаж уличного освещения.
-
Реконструкция и ремонт воздушных линий.
Как устанавливается зажим RP 150
-
Открутить и снять гайку со шпильки.
-
Откинуть верхнюю часть зажима.
-
Установить магистральный провод СИП-4 150 мм² в специальный паз на корпусе.
-
Установить провод ответвления в соответствующий паз.
-
Закрыть верхнюю часть зажима.
-
Надеть шайбу и гайку.
-
Затянуть гайку моментом 35-40 Н·м с помощью динамометрического ключа до тех пор, пока головка болта не отломится. Это индикатор правильной затяжки.
Важно: Монтаж должен проводить квалифицированный электромонтер.
|
Страна производства
|
Россия |
|
Упаковки
|
2 шт, 1 шт |
|
Преимущества
|
• Срывная головка металлическая. Не требует использования специализированного инструмента. • Контактные пластины изготовлены из алюминиевого сплава, обеспечивают хорошую проводимость и совместимость с алюминиевыми проводами. • Прокалывающие зубья контактных пластин зажимов имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и надежная герметизация зажимов. • Прокалывающие элементы покрыты токопроводящей смазкой для снижения переходного сопротивления и защиты от окисления. • Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям. • Продукция аттестована и соответствует требованиям СТО ПАО ''Россети'' (СТО 34.01-2.2-009-2020). |
|
Сертификаты
|
РОСС RU.МЛ10.Н10783 (Сертификат системы добровольной сертификации) |
|
Документация
|
Каталог производителя (pdf) Дополнительная информация (pdf) |
|
Гарантийный срок, мес
|
60 |
|
Код производителя товара
|
1102 |
|
Классификация товара в каталоге
|
215515 - Прокалывающие и ответвительные зажимы для СИП |
|
Артикул
|
13402222 |
|
Минимально возможное количество
|
1 |
|
Тип изделия
|
Зажим ответвительный |
|
Материал изделия
|
Сплав алюминиевый/стеклоармированный полиамид |
|
Диапазон рабочих температур
|
от -60 до +50 |
|
Напряжение, В
|
10000 |
|
Сфера применения
|
• Линии электропередачи |
|
Способ монтажа
|
Стационарный |
|
Диапазон сечений
|
35-150/35-150 |
|
Марка
|
RP |
|
Количество жил
|
1 |
|
Материал жилы
|
Алюминий |
|
Температура монтажа
|
от -20 |
|
Стойкость к ультрафиолету
|
Да |
|
Включено в реестр промышленной продукции РФ
|
10562769 |
|
Сленг
|
Арматура для монтажа СИП,нилед,niled,нелед,арматура сип,монтаж сип |
