Импульсные реле: виды и выбор
Импульсные реле представляют собой устройства, которые используются для управления освещением с нескольких мест или для создания сложных схем управления светом. Рассмотрим основные виды импульсных реле и критерии их выбора.
Виды импульсных реле
-
Электромеханические импульсные реле:
-
Имеют катушку управления и механические контакты.
-
Работают по принципу кнопки с фиксацией: при подаче импульса контакты замыкаются, при повторной подаче — размыкаются.
-
-
Электронные импульсные реле:
-
Могут быть с релейным выходом или с полупроводниковым ключом.
-
Управляются микроконтроллерами и могут иметь встроенные таймеры.
-
Подходят для более сложных схем управления и автоматизации.
-
-
По способу монтажа:
-

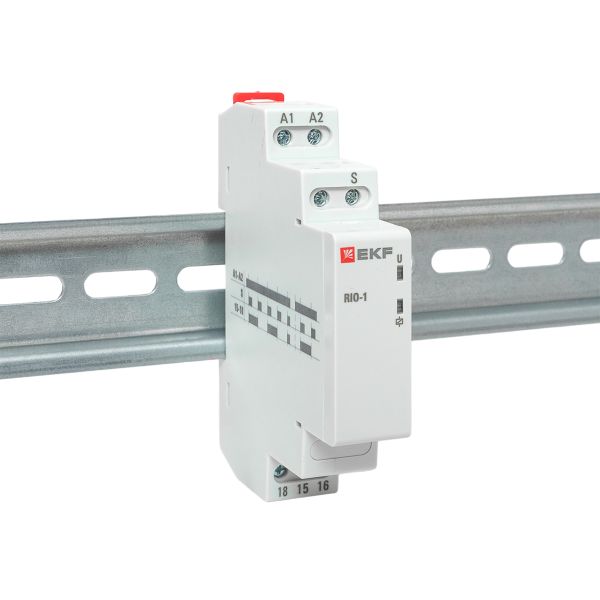

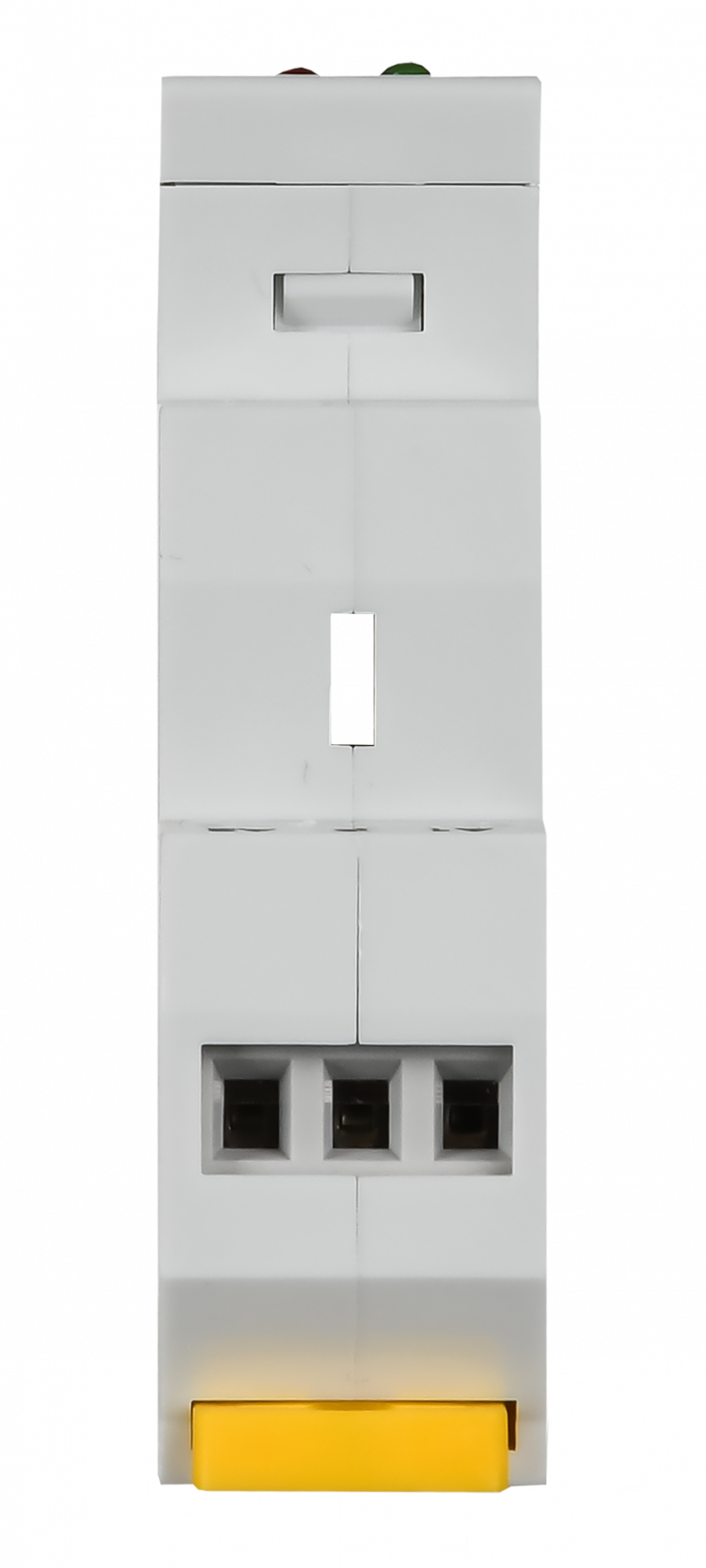

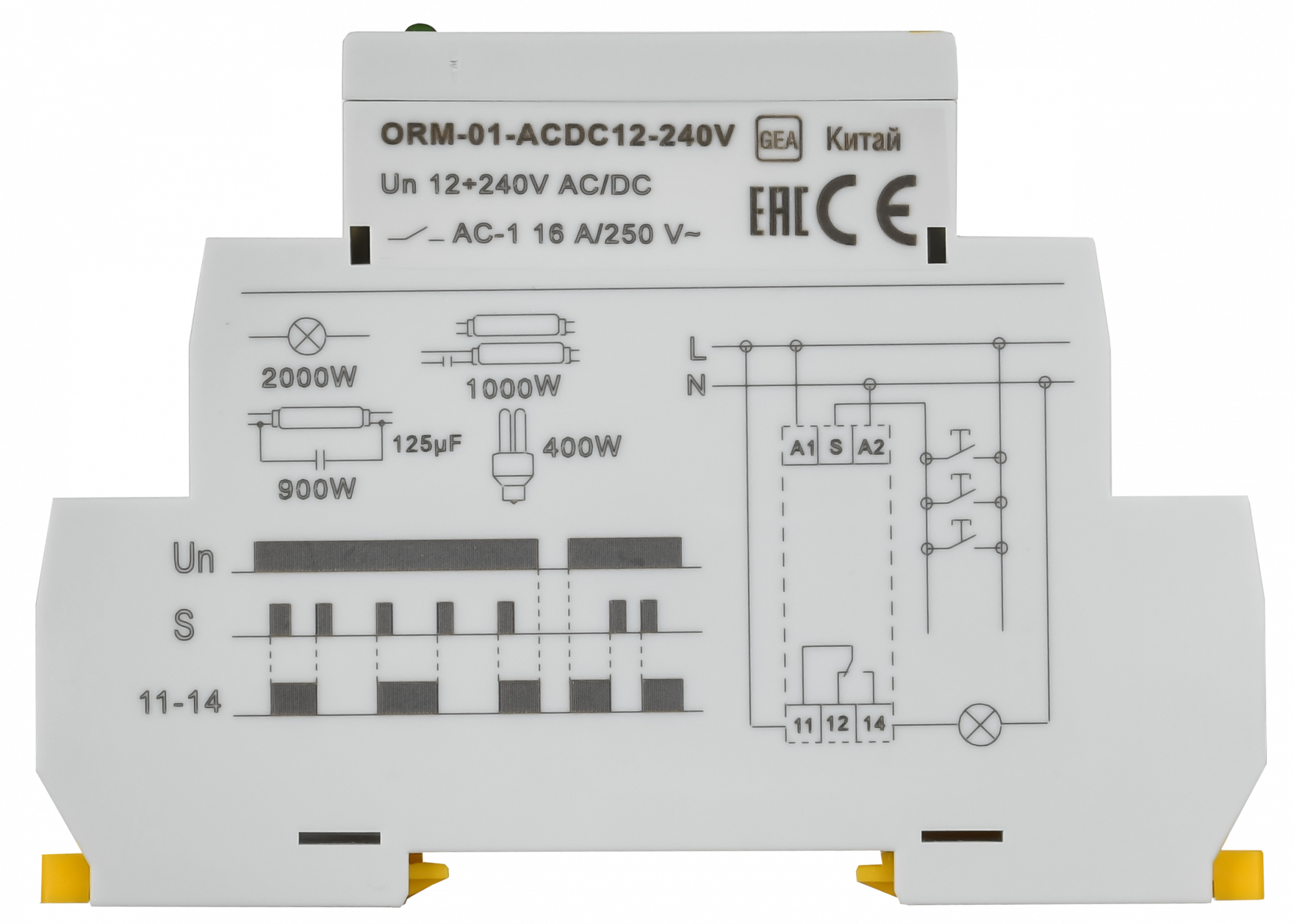

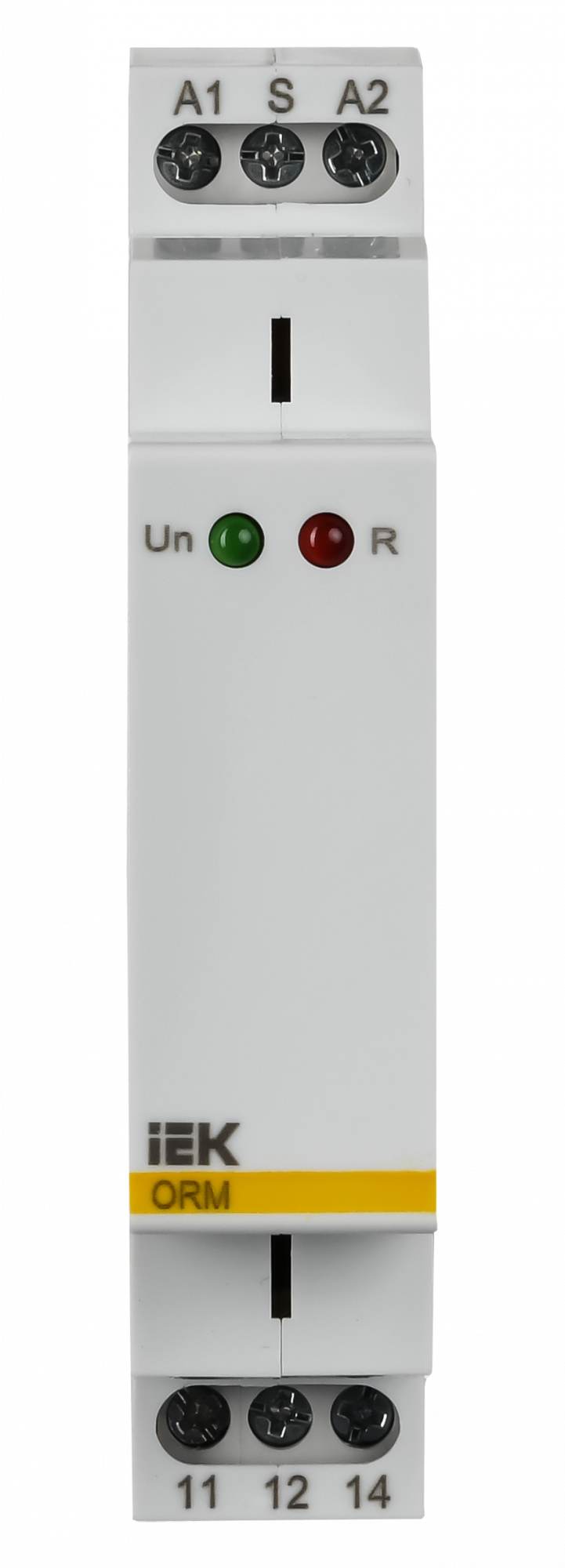

Для установки на DIN-рейку.
-
Для установки в распаечную коробку.
-
Для монтажа непосредственно в светильник.
-
-
С дополнительными функциями:
-
Импульсные реле со встроенным таймером (полезны на лестничных маршах или в проходных коридорах).
-
Критерии выбора импульсного реле
-
Количество и состояние контактов: Убедитесь, что реле подходит для управления нужным количеством ламп или других нагрузок.
-
Номинальное управляющее напряжение: Должно соответствовать напряжению вашей сети.
-
Ток срабатывания катушки и номинальный ток: Убедитесь, что реле способно управлять мощностью вашей нагрузки.
-
Длительность импульса управления: Важно для корректной работы в различных схемах.
-
Количество подключаемых выключателей: Зависит от количества мест управления освещением.
-
Наличие дополнительных функций: Таймеры, возможность группового отключения и т.д.
Создание умного дома на импульсных реле
Да, импульсные реле отлично подходят для создания системы умного дома. Вот как это можно реализовать:
-
Централизованное управление: Все электронные выключатели объединяются в одну сеть управления.
-
Групповое отключение: С одного места можно отключить свет во всем доме.
-
Индивидуальное управление: Каждое импульсное реле позволяет включать и выключать свет независимо.
-
Автоматизация сценариев: Можно настроить сценарии работы освещения, например, автоматическое включение света при входе в помещение и выключение при выходе.
-
Использование микроконтроллеров: Электронные импульсные реле могут быть интегрированы в систему умного дома через контроллеры, которые управляют всеми устройствами по заданным алгоритмам.
Пример схемы умного дома с импульсными реле
-
Первый этаж: Общее управление светом.
-
Второй этаж: Индивидуальные выключатели для каждой комнаты.
-
Централизованное управление: Один пульт или приложение для управления всеми группами освещения.
Таким образом, импульсные реле являются отличным выбором для создания гибкой и удобной системы управления освещением в умном доме.
