Как правильно выбрать магнитный пускатель

Основные характеристики для выбора

Номинальный ток - ключевой параметр при выборе пускателя. Устройства бывают рассчитаны на ток от нескольких ампер до 500А и более. При выборе необходимо учитывать:

• Мощность подключаемого оборудования

• Рабочее напряжение сети

• Использовать специальные таблицы для расчета силы тока

Электрические параметры

Номинальное напряжение сети обычно составляет 220 или 380В. В промышленных условиях могут потребоваться пускатели на 380 или 660В.

Напряжение катушки должно соответствовать управляемому оборудованию. Доступные варианты: 9, 12, 24, 36, 110, 220, 380В.

Износостойкость

Коммутационная износостойкость делится на классы:

• Класс А: 1,5-4 миллиона включений

• Класс Б: 630-1500 включений

• Класс В: 100-500 тысяч включений

Механическая износостойкость в среднем составляет 3-20 миллионов включений без электрической нагрузки.

Количество контактов

Полюса и контакты:

• Для трехфазных устройств требуется 3 полюса

• Для осветительных устройств достаточно 2 полюсов

• Наличие дополнительных контактов для блокировки и сигнализации

Дополнительные параметры

Защита от перегрева - рекомендуется установка теплозащитного реле для предотвращения:

• Перегрева при больших токах

• Коротких замыканий

• Скачков напряжения

• Нарушений изоляции

Климатические условия

Климатическое исполнение должно соответствовать условиям эксплуатации:

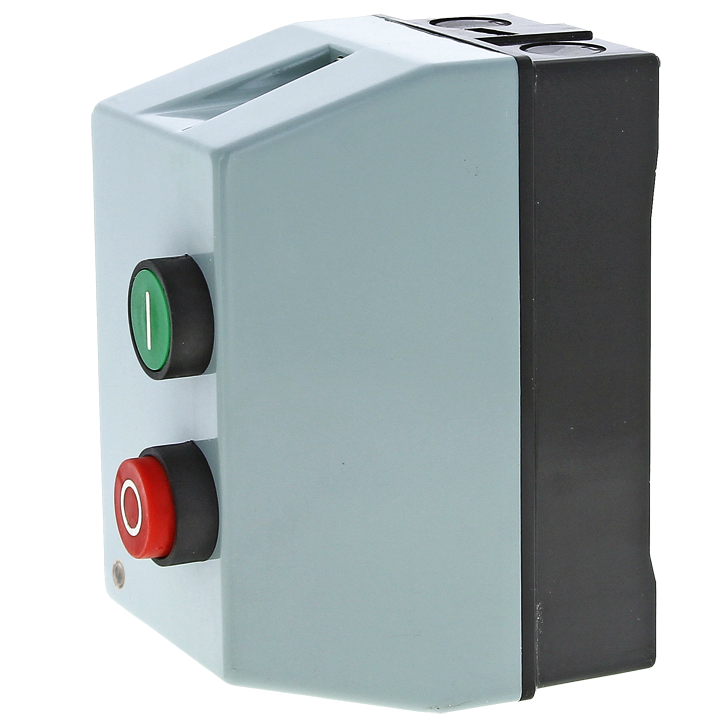

• Для обычных условий достаточно IP20

• Для пыльных или влажных помещений - IP54-IP65

Время срабатывания

Скорость работы:

• При постоянном токе - несколько сотен миллисекунд

• При переменном токе - примерно в 10 раз быстрее

Типы пускателей по назначению

Для переменного тока (AC):

• AC-1: для малоиндуктивных устройств

• AC-2: для старта с фазным ротором

• AC-3: прямой пуск короткозамкнутого ротора

• AC-4: с короткозамкнутым ротором и противовключением

Для постоянного тока (DC):

• DC-1: для активной нагрузки

• DC-2: для запуска двигателей с параллельным возбуждением

• DC-3: для двигателей с выключением при номинальной скорости

• DC-4: для двигателей с последовательным возбуждением

• DC-5: для двигателей с постоянным возбуждением и торможением

Рекомендации по выбору

• Учитывайте частоту включений в час/минуту

• Проверяйте соответствие пускателя подключаемому оборудованию

• Обращайте внимание на условия эксплуатации

• Выбирайте запас по току на 20-30% выше расчетного

• Учитывайте наличие дополнительных функций и контактов

Правильный выбор магнитного пускателя обеспечит надежную работу оборудования и предотвратит возможные аварийные ситуации.
