Выключатели-разъединители и рубильники: сравнение и применение
Основные определения

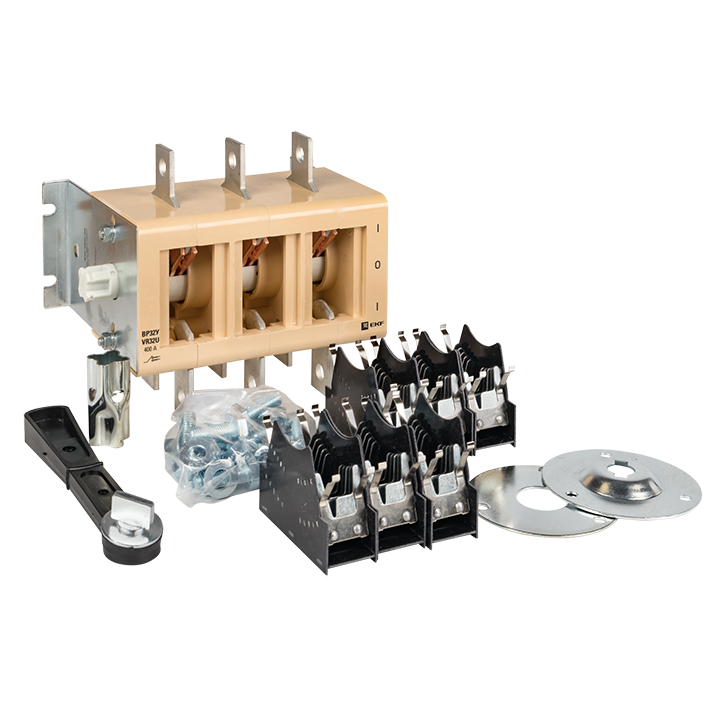

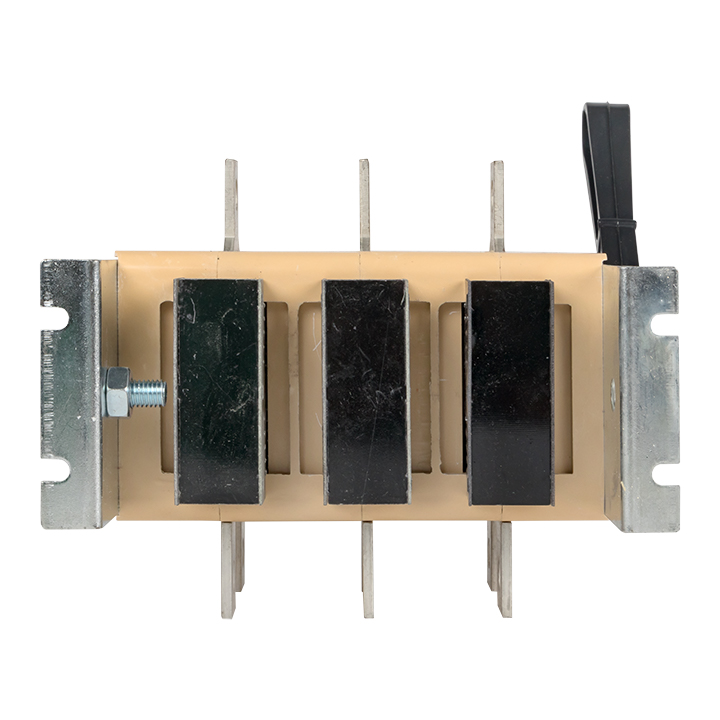

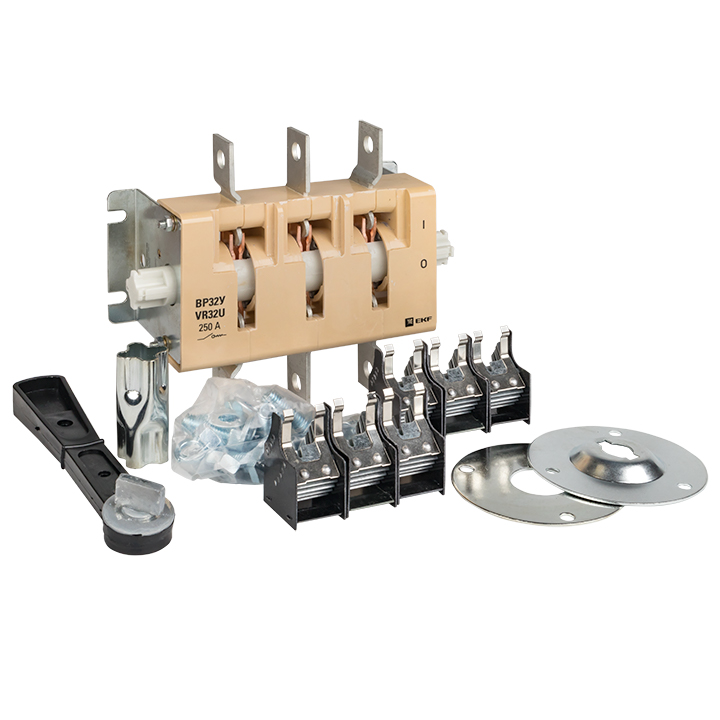

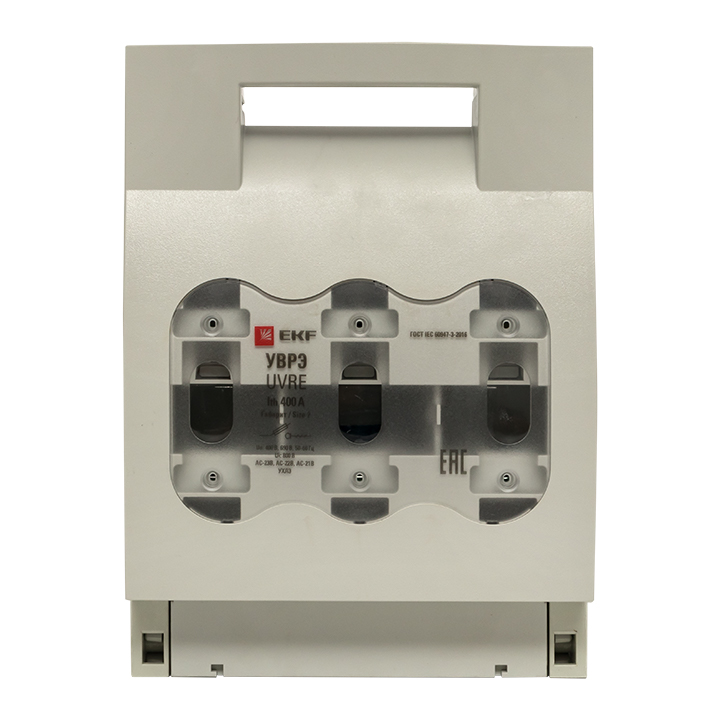

Выключатель-разъединитель — это коммутационное устройство с силовыми и вспомогательными контактами, предназначенное для ручного управления питанием сети, защиты и контроля низковольтных систем.

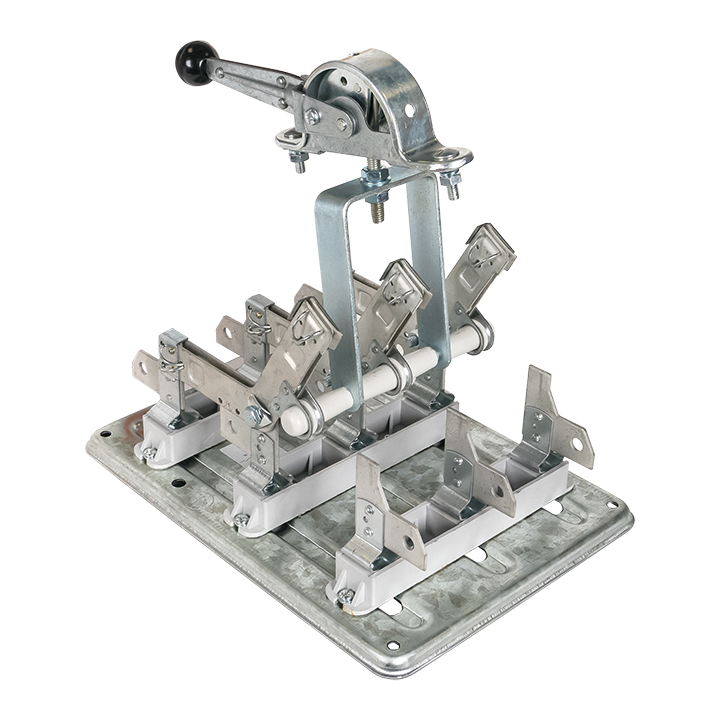

Рубильник — простейший тип выключателя-разъединителя с ручным приводом, обеспечивающий видимый разрыв электрической цепи.
Конструктивные особенности
Выключатель-разъединитель включает:
-
Систему контактов (подвижных и неподвижных)
-
Дугогасительные камеры
-
Ручной или электромоторный привод
-
Изоляционную панель
Рубильник имеет более простую конструкцию:
-
Диэлектрическую панель
-
Стойки с контактными группами
-
Подвижные ножи на общем вале
-
Приводной механизм
Функциональные различия
Выключатели-разъединители выполняют:
-
Коммутацию цепей под нагрузкой
-
Защиту от перегрузок
-
Создание видимого разрыва
-
Управление распределением энергии
Рубильники предназначены для:
-
Ручного включения/отключения цепи
-
Работы в обесточенном состоянии
-
Создания видимого разрыва
Характеристики устройств
Основные параметры для выбора:
-
Номинальное напряжение: до 500В для бытовых, до нескольких кВ для промышленных
-
Номинальный ток: от 25А до 1000А и более
-
Количество полюсов: 1-3
-
Тип управления: ручное или дистанционное
-
Отключающая способность: важна для защиты от КЗ
Сферы применения
Выключатели-разъединители используются:
-
В промышленных распределительных щитах
-
На трансформаторных подстанциях
-
В системах электроснабжения зданий
-
В солнечных электростанциях
Рубильники применяются:
-
В бытовых электрощитах
-
На производственных объектах
-
В системах аварийного отключения
-
В распределительных устройствах
Как правильно выбрать
При выборе устройства учитывайте:
-
Условия эксплуатации: внутренняя/наружная установка
-
Требуемая мощность: соответствие номинальному току сети
-
Тип нагрузки: характер коммутируемых цепей
-
Безопасность: наличие защитных механизмов
-
Удобство управления: тип привода и расположение
Важно помнить, что рубильники подходят для простых схем с ручным управлением, а выключатели-разъединители обеспечивают более широкий функционал и защиту в сложных системах.
