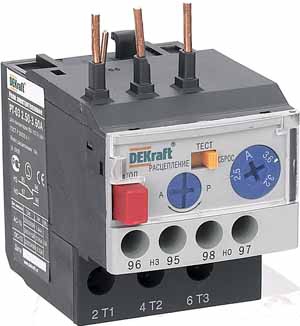

Как правильно выбрать тепловое реле для контакторов?

Выбор теплового реле для контактора – важная задача, обеспечивающая защиту электродвигателя от перегрузок и, как следствие, продлевающая срок его службы. Вот подробное руководство по правильному выбору теплового реле:

1. Определение основных параметров электродвигателя

Прежде чем выбирать тепловое реле, необходимо знать основные параметры электродвигателя, который оно будет защищать:

• Номинальный ток двигателя (In): Это ток, который двигатель потребляет при нормальной работе под номинальной нагрузкой. Эта информация указана на паспортной табличке двигателя.
• Напряжение питания двигателя: Убедитесь, что тепловое реле рассчитано на соответствующее напряжение.
• Тип нагрузки: Определите характер нагрузки (например, легкий пуск, тяжелый пуск, продолжительная работа).

2. Выбор теплового реле по номинальному току двигателя

2.1. Диапазон регулировки теплового реле

Тепловое реле должно иметь диапазон регулировки, который включает номинальный ток двигателя. Обычно тепловые реле имеют регулируемый диапазон, например, от 0.8 до 1.2 In.

2.2. Установка тока уставки

Ток уставки (уставка тепловой защиты) должен быть установлен на номинальный ток двигателя (In). Это обеспечит оптимальную защиту от перегрузок.

3. Согласование с контактором

3.1. Тип контактора

Убедитесь, что тепловое реле совместимо с используемым контактором. Многие производители предлагают тепловые реле, специально разработанные для использования с их контакторами.

3.2. Монтаж

Проверьте, как тепловое реле монтируется с контактором. Обычно тепловые реле устанавливаются непосредственно под контактором, образуя единый блок.

4. Учет условий эксплуатации

4.1. Температура окружающей среды

Температура окружающей среды может влиять на работу теплового реле. Если двигатель работает в условиях повышенной температуры, может потребоваться корректировка уставки тока.

4.2. Высота над уровнем моря

На больших высотах охлаждение двигателя может быть менее эффективным, что также следует учитывать при выборе и настройке теплового реле.

5. Типы тепловых реле

5.1. Биметаллические тепловые реле

Это наиболее распространенный тип тепловых реле. Они работают на основе деформации биметаллической пластины при нагревании током, протекающим через нее.

5.2. Электронные тепловые реле

Электронные тепловые реле обеспечивают более точную и надежную защиту, а также имеют дополнительные функции, такие как защита от обрыва фазы и перекоса фаз.

6. Дополнительные функции

6.1. Защита от обрыва фазы

Важная функция, которая отключает двигатель при обрыве одной из фаз, предотвращая его перегрев и повреждение.

6.2. Защита от перекоса фаз

Эта функция защищает двигатель от неравномерной нагрузки по фазам, что также может привести к перегреву.

6.3. Ручной или автоматический возврат

Тепловые реле могут иметь ручной или автоматический возврат в исходное состояние после срабатывания. Выбор зависит от конкретных требований применения.

7. Пример выбора теплового реле

Предположим, у вас есть электродвигатель со следующими параметрами:

• Номинальный ток (In): 10 A
• Напряжение: 400 В

1. Выбор реле: Выберите тепловое реле с диапазоном регулировки, включающим 10 A, например, 8-12 A.
2. Установка тока уставки: Установите ток уставки на 10 A.
3. Согласование с контактором: Убедитесь, что выбранное тепловое реле совместимо с вашим контактором по типу и способу монтажа.
4. Проверка дополнительных функций: Убедитесь, что реле имеет защиту от обрыва фазы, если это необходимо для вашего применения.

8. Рекомендации

• Всегда следуйте инструкциям производителя при установке и настройке теплового реле.
• Регулярно проверяйте работу теплового реле, чтобы убедиться в его исправности.
• При необходимости консультируйтесь со специалистами для правильного выбора и настройки теплового реле.

Следуя этим рекомендациям, вы сможете правильно выбрать тепловое реле для контактора и обеспечить надежную защиту вашего электродвигателя.
