Муфта соединительная 3СТп-10У-70...120 (с соединителями) ЭРГ ERG203116
Арт. ERG203116
Характеристики
Страна производства
:
Россия
Комплектация
:
• мультиразмерные универсальные болтовые соединители со срывными головками
Преимущества
:
• Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции.
• Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы.
• Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения.
• Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов.
• Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции.
• Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами.
• Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.
Сертификаты
:
РОСС RU.НЕ06.Н16184 (Сертификат системы добровольной сертификации)
Документация
:
Руководство по эксплуатации (pdf)
Размер упаковки
Вес (грамм)
—
6413
Длина (мм)
—
1350
Ширина (мм)
—
213
Высота (мм)
—
171
Код товара: 101668716
Обновлено 23.07.2026
10 341.81 руб. / шт
Рассчитать доставку
Цена указана с НДС 22%.
Резервирование товара производится на 2...3 дня - сообщите о намерении оплаты в примечании к заказу!

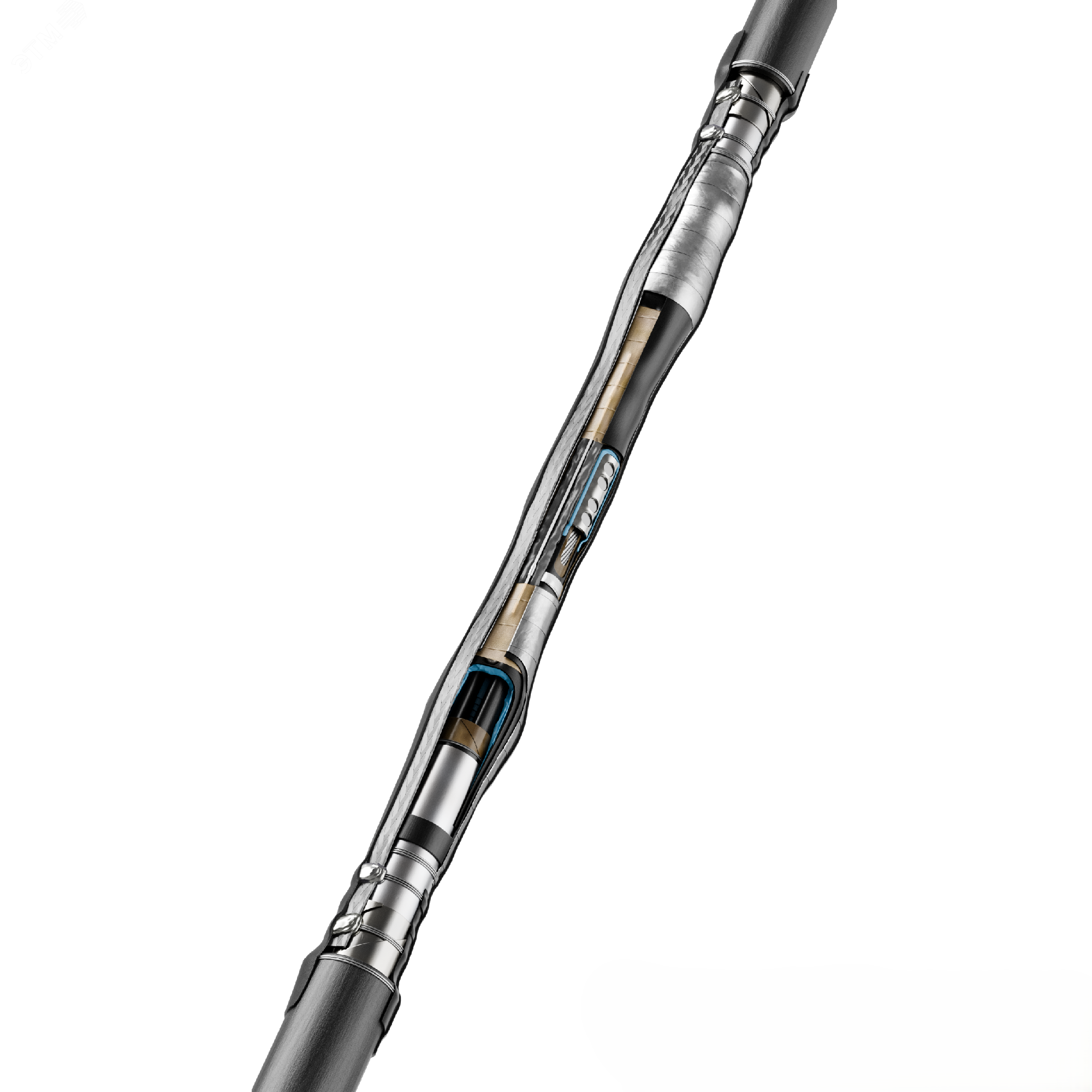

Муфта 3СТп-10У-70...120 (с соединителями), арт.ERG203116 - термоусаживаемая муфта внутренней/наружной установки для соединения 3-жильных кабелей с бумажной пропитанной изоляцией (БПИ) на напряжение до 10 кВ. Готовое решение – полный комплект материалов для монтажа ''под ключ''. Универсальное соединение – болтовые соединители для любых сочетаний жил (Al-Al, Cu-Cu, Al-Cu). Универсальное заземление – в комплекте всё для паяного и непаяного способа монтажа. Маслостойкие перчатка и трубки блокируют воздействие кабельного масла, а трекингостойкие трубки обеспечивают высокую электрическую прочность. Маслостойкий герметик выравнивает напряженность поля и герметизирует корень разделки. Межфазная распорка и заполнитель обеспечивают механическую прочность и отсутствие пустот, исключая риск ионизации. Клеевой термоплавкий слой (соэкструзия) гарантирует 100% герметичность. Диапазон эксплуатации – от -50C до +50C. Устойчивость к УФ-излучению и осадкам. Срок службы – 30 лет.
|
Страна производства
|
Россия |
|
Комплектация
|
• мультиразмерные универсальные болтовые соединители со срывными головками |
|
Преимущества
|
• Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. • Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. • Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. • Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. • Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. • Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. • Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции. |
|
Сертификаты
|
РОСС RU.НЕ06.Н16184 (Сертификат системы добровольной сертификации) |
|
Документация
|
Руководство по эксплуатации (pdf) |
|
Гарантийный срок, мес
|
60 |
|
Код производителя товара
|
2349 |
|
Классификация товара в каталоге
|
215005 - Соединительные муфты |
|
Артикул
|
ERG203116 |
|
Минимально возможное количество
|
1 |
|
Тип изделия
|
Муфта соединительная |
|
Материал изделия
|
Полиолефин |
|
Цвет
|
Черный |
|
Диапазон рабочих температур
|
от -50 до +50 |
|
Напряжение, В
|
10000 |
|
Сфера применения
|
• для соединения 3-жильных кабелей с бумажной пропитанной изоляцией (БПИ) на напряжение до 10 кВ включительно |
|
Способ монтажа
|
Термоусадка |
|
Диапазон сечений
|
70-120 |
|
Дополнительная информация
|
Применяется для кабелей типа: АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10, СБ-10, СБ2л-10, СБ2лГ-10, СБГ-10, СБл-10, СГ-10, ААГУ-10, ААШвУ-10, ААШпУ-10, ААБлУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААБлГУ-10, ААБ2лУ-10, ЦАСБ-10, ЦАСБл-10, ЦАСБ2л-10, ЦАСБГ-10, -ЦСБ-10, ЦСБ2л-10, ЦСБГ-10(6) и их аналогов и модификаций. |
|
Нормативный документ
|
ТУ 27.33.13-004-28448021-2018 |
|
Марка
|
СТп |
|
Количество жил
|
3 |
|
Материал изоляции
|
Для кабелей с бумажной изоляцией (БПИ) |
|
Наличие защитного покрова
|
с броней |
|
Материал жилы
|
Алюминий/Медь |
|
Температура монтажа
|
свыше 125 |
|
Номинальное напряжение, кВ
|
10 |
|
Срок службы, лет
|
30 |
|
Тип установки
|
Для внутренней/наружной установки |
|
Код ОКПД 2
|
27.33.13.130 |
