Кабельные муфты

Виды кабельных муфт и их применение

Типы кабельных муфт:

1. Ответвительные муфты:

   • Используются для подключения кабеля к основной силовой линии.

2. Переходные муфты:

   • Применяются для соединения кабелей разных типов или сечений.

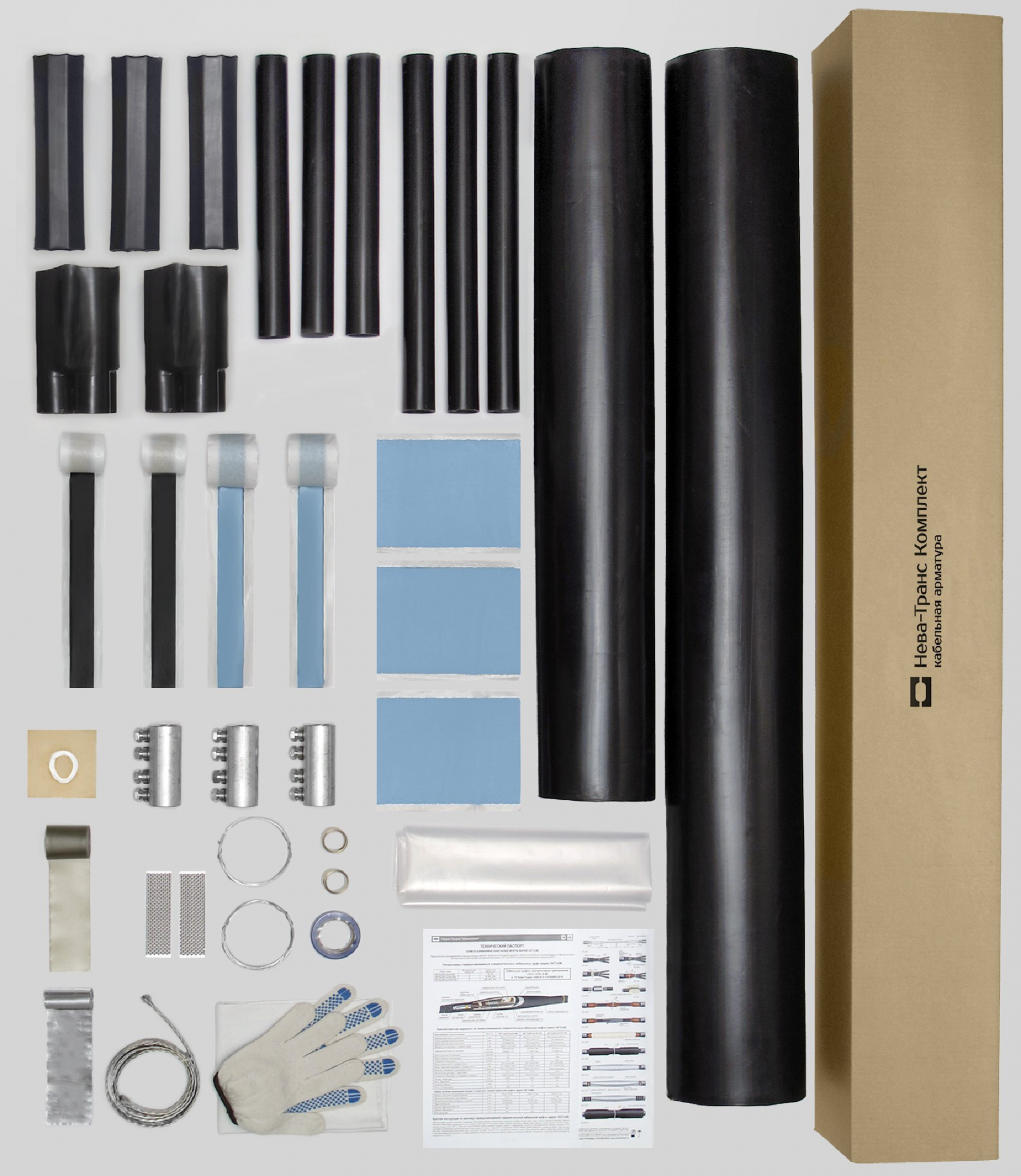

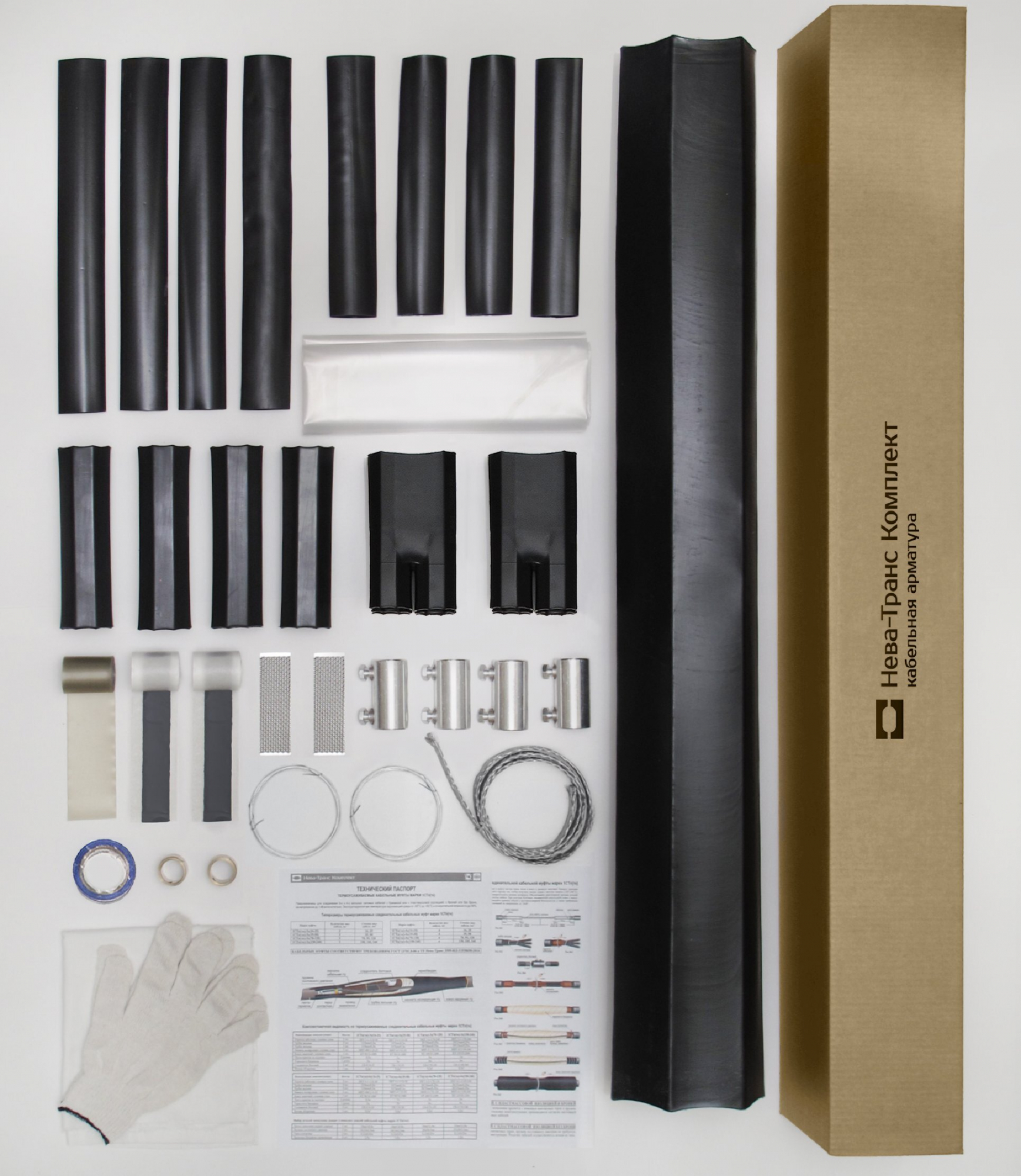

3. Соединительные муфты:

   • Обеспечивают сращивание электрических линий различных классов напряжения.

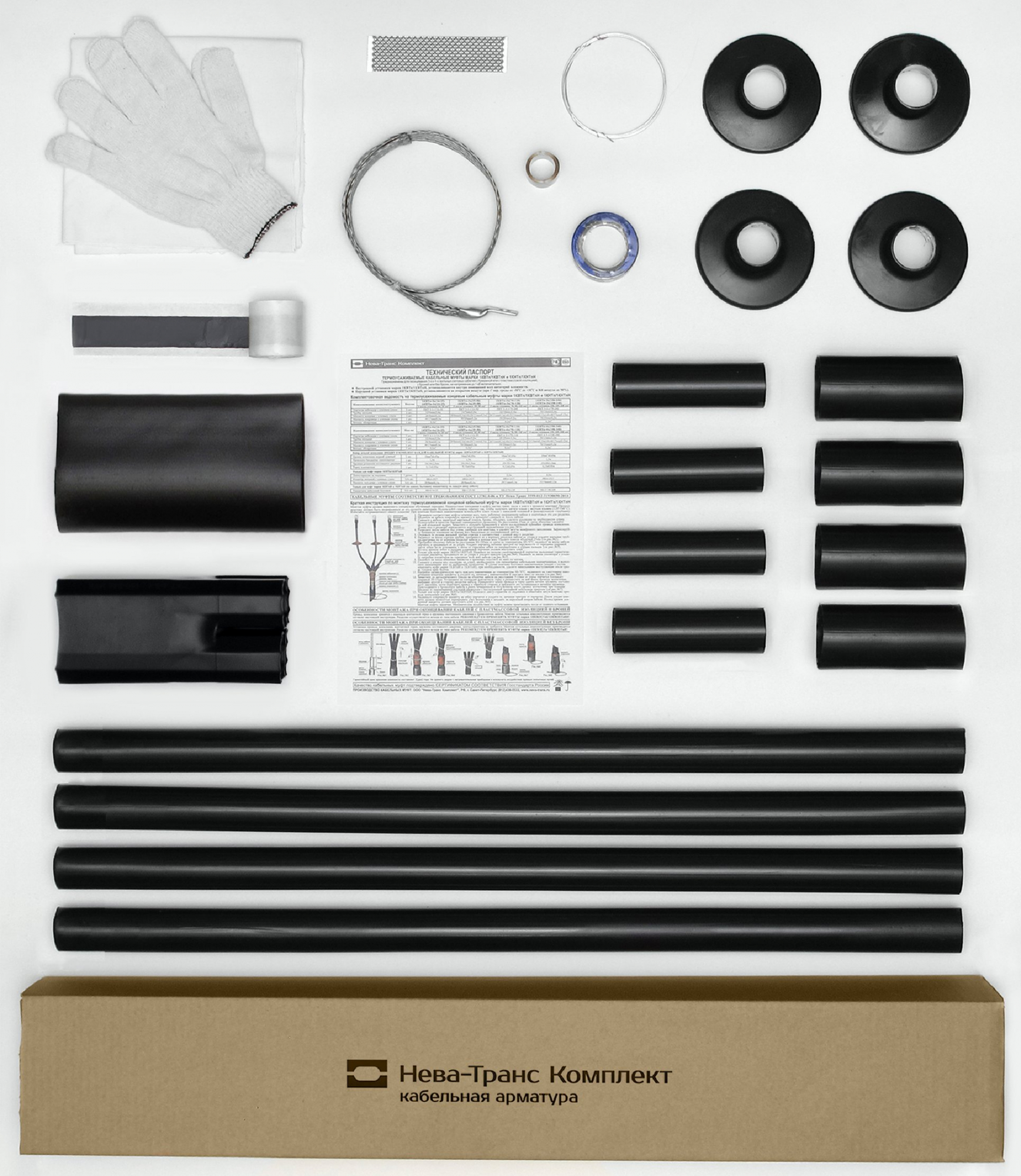

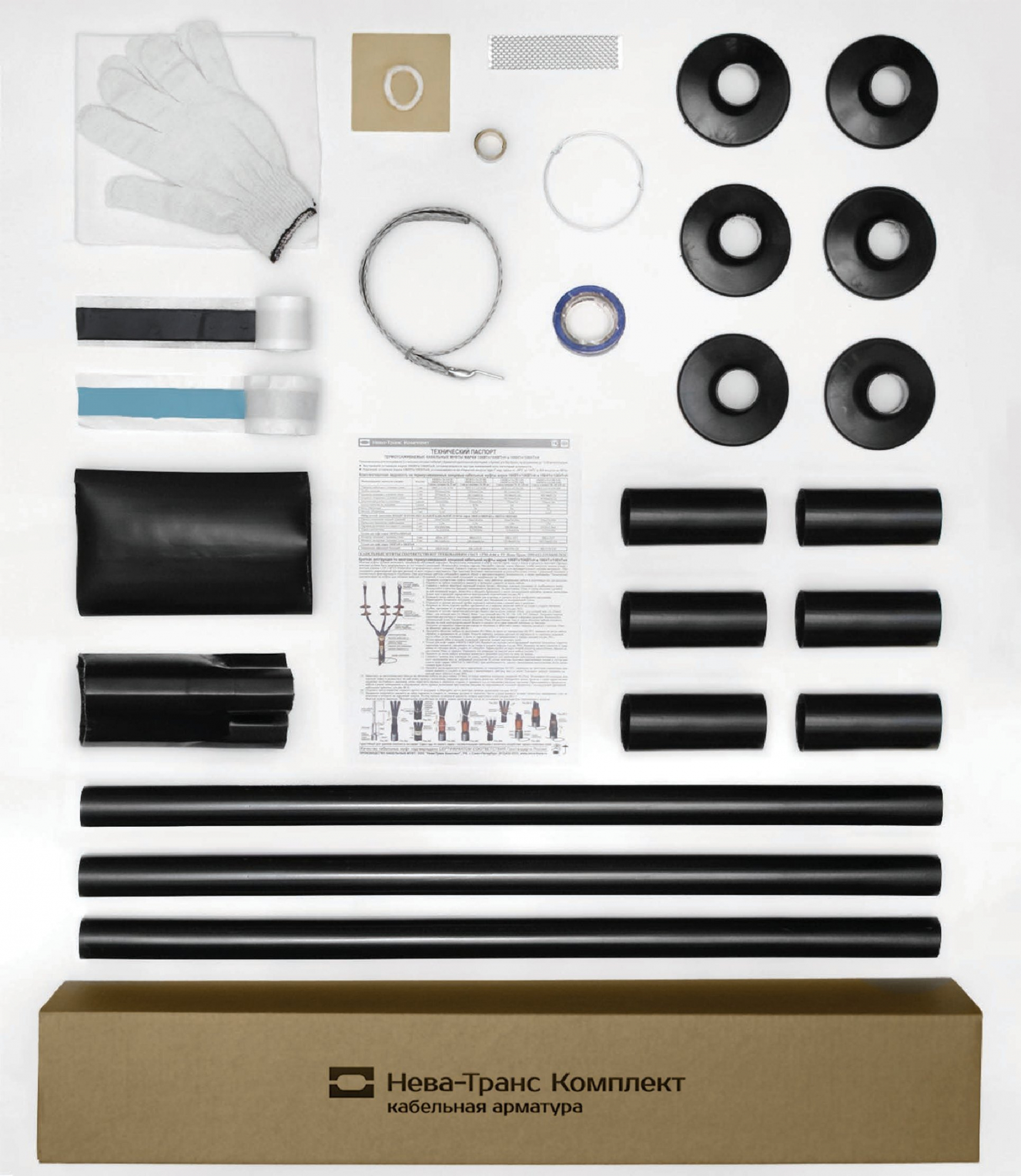

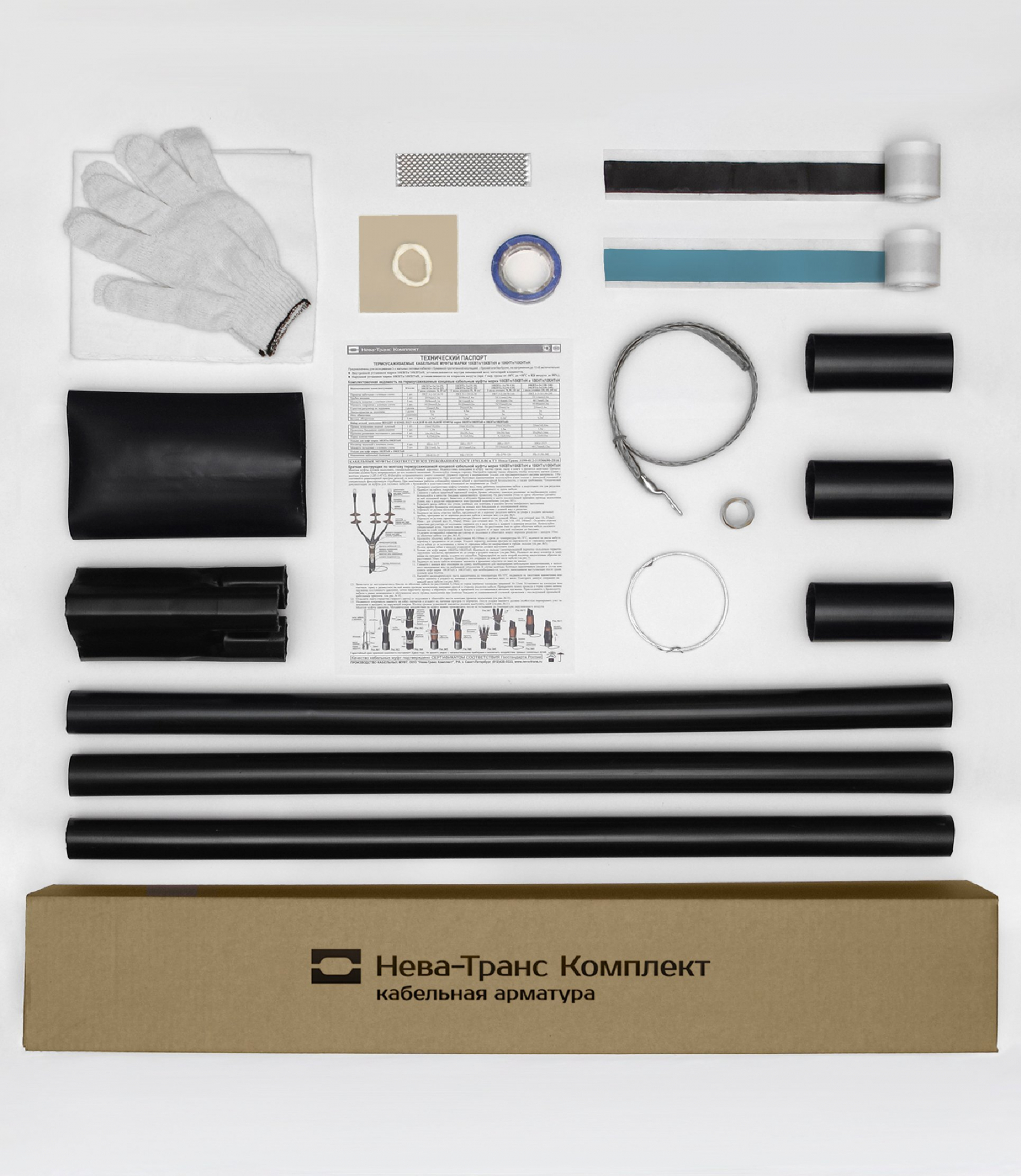

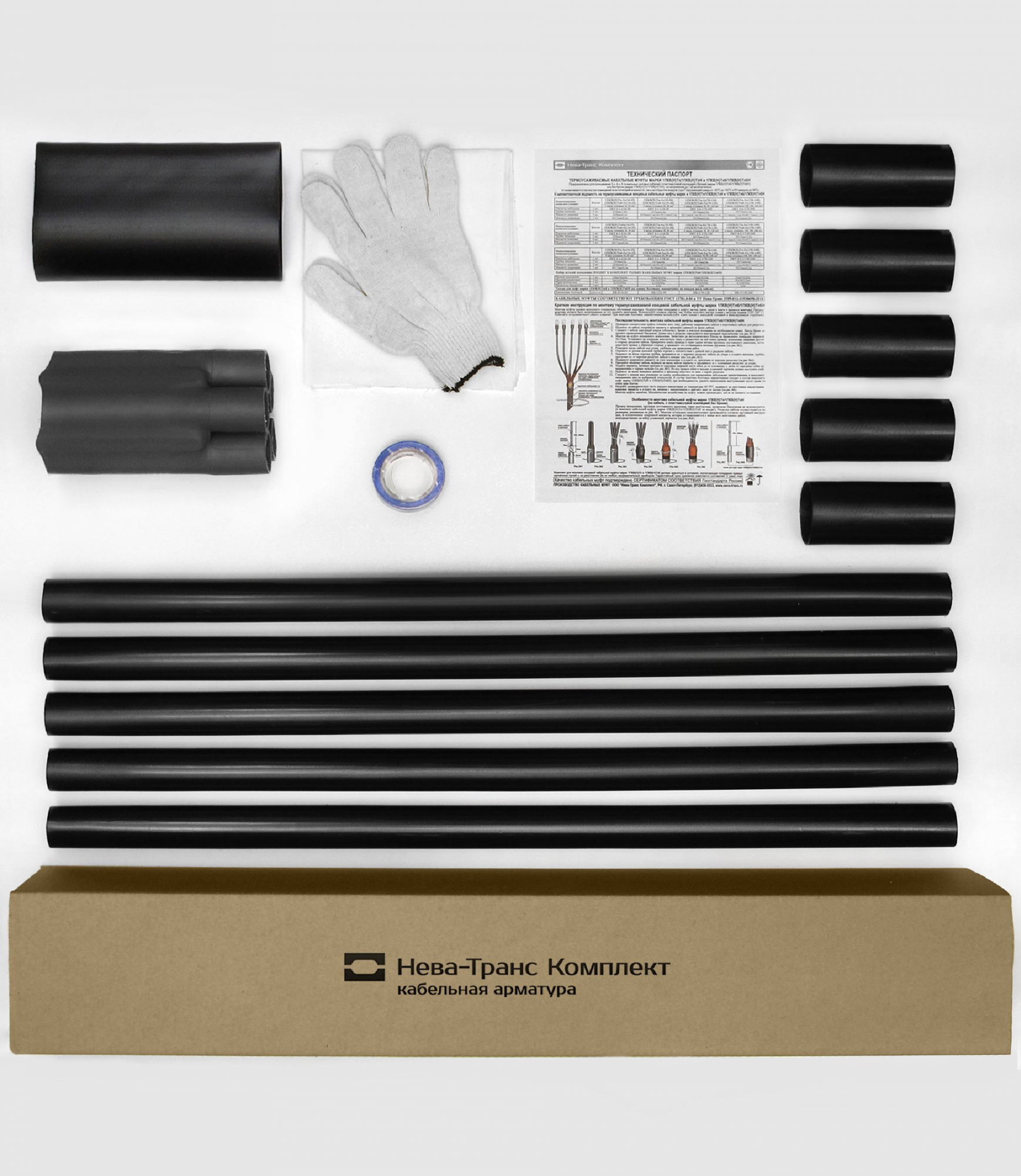

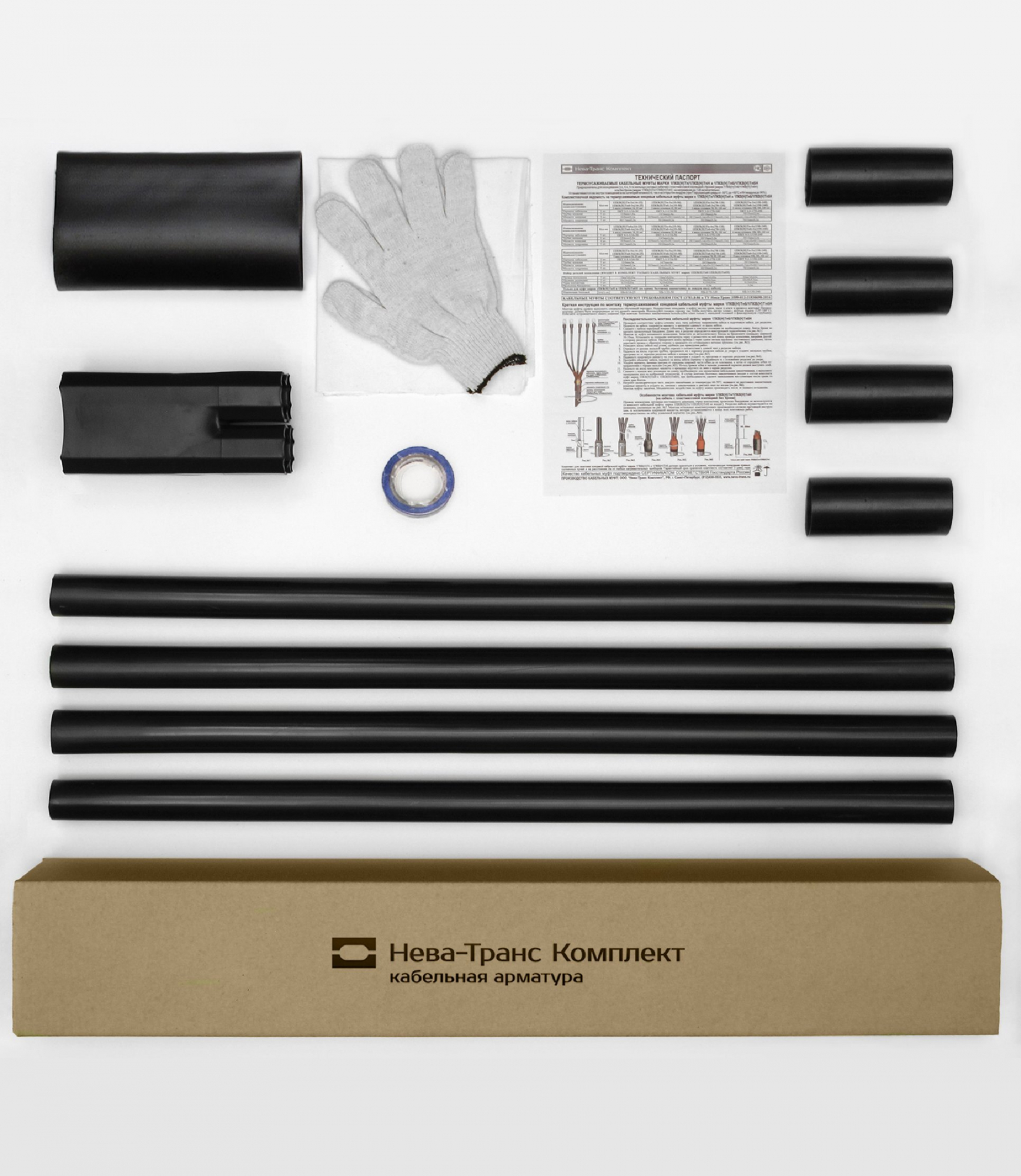

4. Концевые муфты:

   • Замыкают электрическую кабельную цепь, имеют компаунд для герметизации.

5. Стопорные муфты:

   • Соединяют кабели и предотвращают стекание кабельных масс по жилам.

Комплектация и наконечники:

• С болтовыми наконечниками:

  • Обеспечивают надежное крепление и удобство монтажа.

• Без наконечников:

  • Требуют самостоятельной установки наконечников, что может усложнить монтаж.

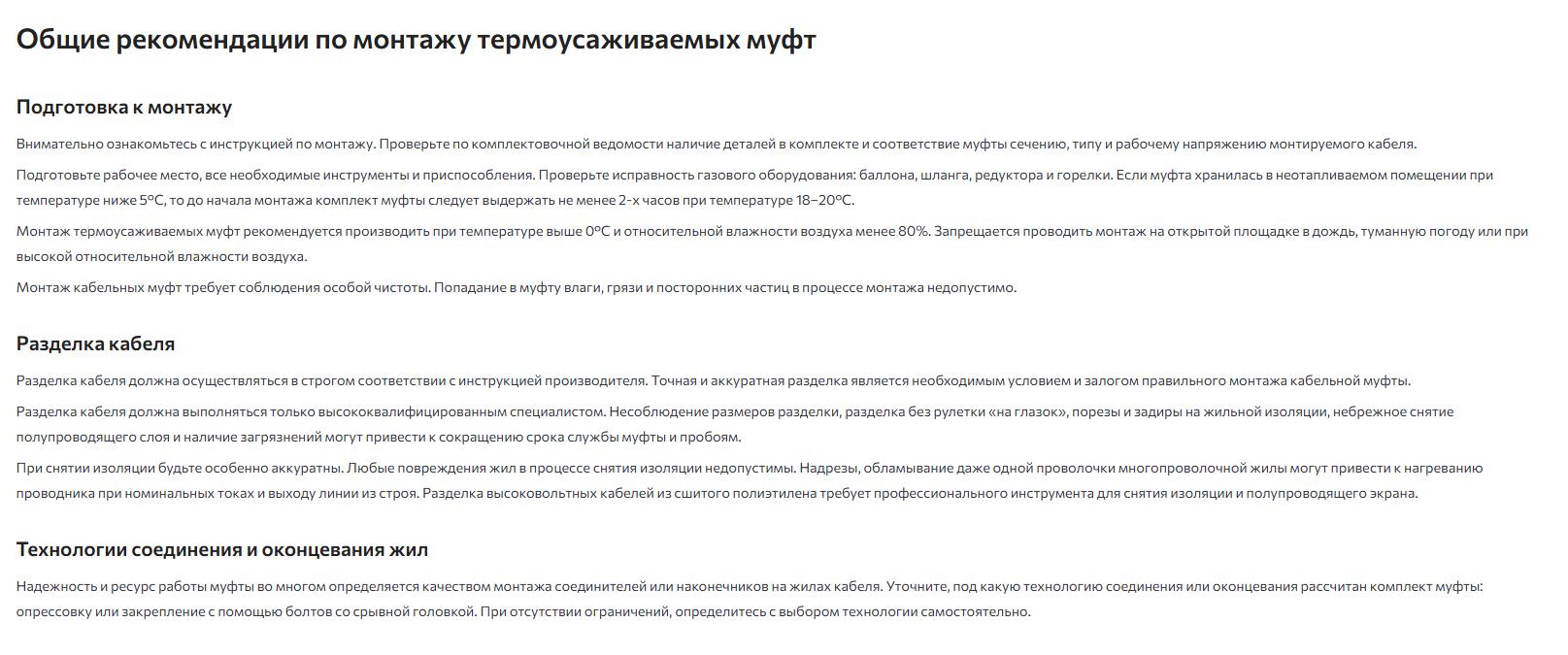

Установка:

• Муфты внутренней установки:

  • Предназначены для использования в помещениях и не требуют специальной защиты от внешних факторов.

• Муфты наружной установки:

  • Используются для монтажа на улице и должны иметь защиту от влаги, пыли и механических повреждений. Такие муфты часто имеют термоусаживаемые изоляторы.

Параметры выбора кабельных муфт:

1. Напряжение:

   • Муфты для линий до 1 кВ.

   • Муфты для высоковольтных линий (до 10 кВ и выше).

2. Количество жил:

   • Одножильные.

   • Многожильные (от 2 до 5 жил).

3. Тип изоляции:

   • Бумажная маслопропитанная.

   • Пластмассовая (из ПВХ или сшитого полиэтилена).

   • Резиновая.

4. Тип кабеля:

   • Для небронированных кабелей.

   • Для бронированных кабелей (с дополнительной защитой).

Примеры применения:

• ВВГ 4х120+1х70: пятижильный кабель с четырьмя фазами по 120 мм² и одной нулевой жилой 70 мм², подойдет муфта с соответствующим напряжением и количеством жил.

• Бронированные кабели (ВБШвнг): требуют специальных комплектов муфт с защитой от коррозии и механических повреждений.

Рекомендации по выбору:

1. Определите марку и сечение кабеля: это поможет выбрать муфту с нужными параметрами.

2. Учитывайте условия эксплуатации: внутренняя или наружная установка.

3. Проверьте комплектацию: наличие болтовых наконечников или необходимость их самостоятельной установки.

4. Тип изоляции и напряжение: должны соответствовать условиям эксплуатации и характеристикам кабеля.
