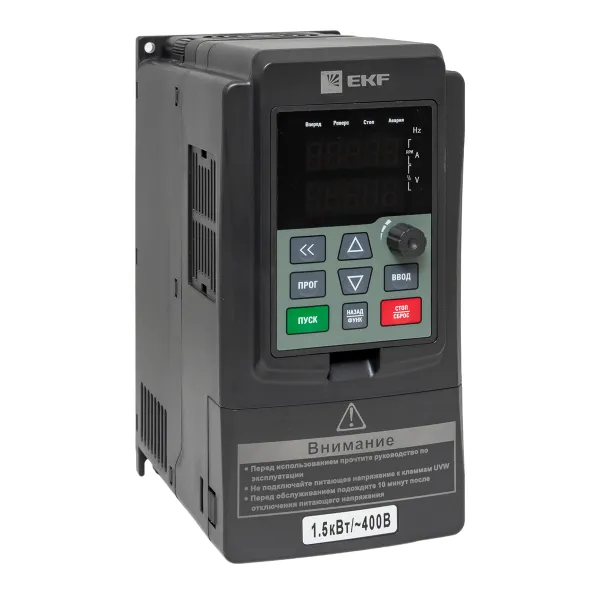

Преобразователь частоты EKF VT100-1R5-3B 1.5/2.2 кВт 3х400В
Это современный электронный прибор, предназначенный для плавного регулирования скорости и момента вращения трехфазных асинхронных электродвигателей.
Расшифровка названия и основные характеристики
-
EKF — производитель, одна из ведущих электротехнических компаний в России, известная хорошим соотношением цены и качества.
-
VT100 — серия "VECTOR-100". Указывает на то, что это векторный преобразователь частоты, способный работать с высоким моментом на низких скоростях.
-
1R5 — номинальная мощность двигателя, на которую рассчитан ПЧ. В данном случае 1.5 кВт.
-
3B — исполнение: 3 — трехфазный, B — стандартное исполнение (обычно означает встроенный фильтр ЭМС класса A2 для промышленного применения).
Ключевые параметры
| Параметр | Значение | Пояснение |
|---|---|---|
| Номинальная мощность | 1.5 / 2.2 кВт | Мощность подключаемого двигателя. 1.5 кВт для длительного режима (S1), 2.2 кВт для кратковременных перегрузок. |
| Входное напряжение | 3~ 400 В ±10% | Подключается к трехфазной промышленной сети 380В/400В. |
| Выходное напряжение | 3~ 0...Входное | На выходе для двигателя создается трехфазное напряжение, регулируемое по частоте. |
| Выходная частота | 0...599 Гц | Широкий диапазон регулирования скорости. |
| Ток длительный | 3.7 А | Номинальный выходной ток. |
| Ток перегрузки | 150% от номинала в течение 60 сек. | Способность кратковременно выдерживать повышенные нагрузки (например, при запуске). |
| Алгоритм управления | Векторное управление без датчика обратной связи (Sensorless Vector) | Ключевая особенность серии. Позволяет поддерживать высокий момент на низких оборотах, улучшает точность регулирования скорости. |
| Режимы управления | Скалярный (U/f), Векторный без датчика | |
| Интерфейс управления | Клеммы для внешних сигналов (цифровые/аналоговые входы-выходы), встроенный ПИД-регулятор, потенциометр на лицевой панели. | Позволяет гибко интегрировать ПЧ в систему автоматики. |
| Габариты (ШхВхГ) | ~ 73 x 155 x 135 мм | Компактный размер для монтажа в стандартный электрощит. |
| Степень защиты | IP20 | Защита от прикосновения пальцами, но НЕТ защиты от воды и пыли. Устанавливается в закрытые шкафы. |
Для чего он используется (типичные применения)
Этот преобразователь частоты мощностью 1.5-2.2 кВт идеально подходит для средненагруженных применений, где требуется регулирование скорости или насосов/вентиляторов:
-
Насосные станции: Плавный пуск, регулирование производительности, поддержание давления (с помощью встроенного ПИД-регулятора).
-
Вентиляционные установки: Регулирование расхода воздуха, экономия энергии.
-
Конвейерные линии: Изменение скорости транспортировки, синхронизация нескольких приводов.
-
Станки: Регулировка скорости шпинделя, подач.
-
Подъемно-транспортное оборудование: Краны, лебедки (благодаря векторному управлению и высокому моменту).
Преимущества серии VECTOR-100 от EKF
-
Доступная цена: EKF предлагает конкурентные цены на рынке.
-
Векторное управление без датчика: Основное преимущество перед более простыми моделями. Дает высокий момент на низких скоростях и точное регулирование.
-
Простота настройки: Интуитивно понятное меню и наличие потенциометра на панели упрощают ввод в эксплуатацию.
-
Компактность: Легко помещается в стандартный электрощит.
-
Наличие и сервис: EKF имеет широкую дилерскую сеть в СНГ, с запасными частями и сервисными центрами обычно нет проблем.
На что обратить внимание при выборе и монтаже
-
Ток двигателя: Убедитесь, что номинальный ток ПЧ (3.7 А) равен или больше тока вашего двигателя.
-
Тормозной резистор: Для быстрой остановки двигателя или работы в режиме торможения (например, в подъемных механизмах) потребуется подключение внешнего тормозного резистора. Он не входит в комплект.
-
Защита: Обязательно используйте автоматический выключатель или предохранители подходящего номинала для защиты ПЧ.
-
Охлаждение: Преобразователь выделяет тепло. Обеспечьте достаточную вентиляцию в шкафу.
-
Сетевой дроссель: При "жесткой" сети или длинных кабелях до двигателя рекомендуется устанавливать сетевой и/или моторный дроссель для защиты ПЧ.
Вывод:
EKF VT100-1R5-3B — это надежный, современный и функциональный частотный преобразователь для задач среднего уровня сложности. Его основное преимущество — векторное управление без датчика обратной связи, что делает его отличным выбором для применений, требующих хороших динамических характеристик и высокого момента на низких скоростях, а не просто плавного пуска.
|
Страна производства
|
Китай |
|
Сертификаты
|
ЕАЭС KG417/046.CN.02.07946 (Сертификат соответствия продукции требованиям технических регламентов Евразийского экономического союза (выдан не в РФ)) ЕАЭС N RU Д-CN.РА12.В.22699/25 (Декларация о соответствии продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ)) |
|
Документация
|
Техническая информация (pdf) Руководство по эксплуатации (pdf) Каталог производителя (pdf) Страница каталога (pdf) Паспорт (pdf) |
|
Гарантийный срок, мес
|
36 |
|
Код производителя товара
|
760 |
|
Классификация товара в каталоге
|
50350510 - Частотные преобразователи низковольтные |
|
Артикул
|
VT100-1R5-3B |
|
Минимально возможное количество
|
1 |
|
Тип изделия
|
Преобразователь частоты |
|
Материал изделия
|
Пластик |
|
Напряжение, В
|
380 |
|
Номинальное напряжение, В
|
400 |
|
Род тока
|
Переменный (AC) |
|
Степень защиты
|
IP20 |
|
Сфера применения
|
• Автоматизация и управление. |
|
Способ монтажа
|
Монтажная плата |
|
Номинальный ток,А
|
4.2 |
|
Климатическое исполнение
|
УХЛ4 |
|
Количество фаз
|
3 |
|
Нормативный документ
|
ТР ТС 004/2011 |
|
Максимальное сечение подключаемого кабеля, мм2
|
25 |
|
Номинальная мощность электродвигателя, КВт
|
1.5 |
|
Диапазон регулировки
|
1-10 |
|
Распродажа
|
sale630 |
|
Наличие интерфейса связи
|
Да |
|
Наличие рекуперации
|
Нет |
|
Способ задания параметров
|
Ручной |
|
Сленг
|
PROxima |
