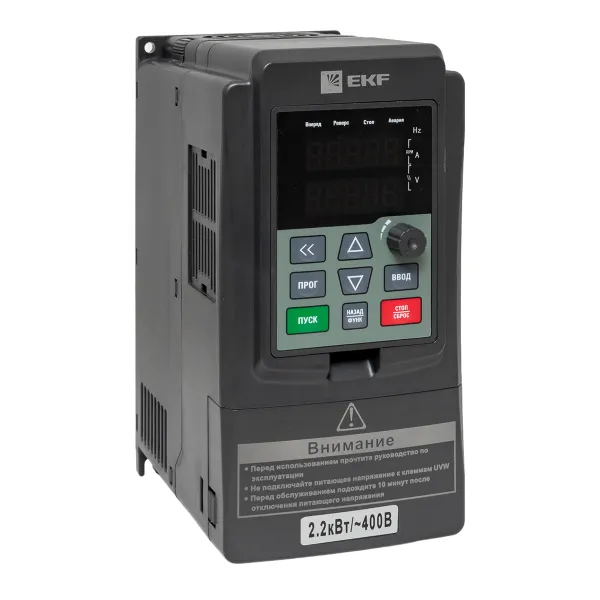

Преобразователь частоты 2.2/4кВт 3х400В VECTOR-100 EKF VT100-2R2-3B

Отличный выбор! Преобразователь частоты VECTOR-100 от EKF — это одна из самых популярных и надежных серий частотников на российском рынке для стандартных применений.

Давайте разберем все по порядку на основе вашей модели VT100-2R2-3B.

Общее описание

EKF VECTOR-100 — это векторный частотный преобразователь без датчика обратной связи (Sensorless Vector Control), предназначенный для управления скоростью трехфазных асинхронных электродвигателей. Он предлагает хорошее соотношение цены и функциональности.

Ключевые параметры вашей модели:

• Мощность: 2.2 / 4 кВт

  • 2.2 кВт — номинальная мощность для длительной (S1) работы.

  • 4 кВт — перегрузочная способность на короткое время (обычно 150% от номинала в течение 60 секунд). Это позволяет уверенно преодолевать моменты инерции при разгоне.

• Напряжение питания: 3 х 400 В — трехфазная сеть 380/400 В, 50 Гц.

• Выходной ток: Около 5.0 А (точное значение нужно смотреть в техническом паспорте). Это ключевой параметр для подбора к двигателю.

Основные возможности и функции

1. Управление двигателем:

   • Скалярное управление (U/f): Стандартный режим, подходит для насосов, вентиляторов, простых конвейеров.

   • Векторное управление без датчика обратной связи: Обеспечивает высокий момент на низких скоростях и лучшую точность поддержания скорости по сравнению со скалярным режимом. Подходит для более сложных задач: лифты, лебедки, станки.

2. Широкие возможности управления:

   • Источники задания частоты: Потенциометр на лицевой панели, внешний потенциометр, клеммы (цифровые входы), Modbus RTU.

   • Источники команд "Пуск/Стоп": Кнопки на панели, цифровые входы, Modbus RTU.

3. Встроенные "плюшки":

   • ПИД-регулятор: Позволяет использовать ЧП для поддержания параметра (например, давления или уровня) без внешнего контроллера. Идеально для насосных станций.

   • Пластинчатый тормозной ключ (Brake IGBT): Позволяет подключать тормозной резистор для торможения двигателя и отвода излишков энергии. Критически важно для нагрузок с активным моментом (подъемники, центрифуги).

   • Генератор пресетов (многоскоростных режимов): Можно запрограммировать несколько фиксированных скоростей.

   • Функции "Автоподхват" (Flying Start): Позволяет запустить ЧП на уже вращающийся двигатель.

   • Защиты: Защита от перегрузки по току, перенапряжения, недостаточного напряжения, перегрева, короткого замыкания на выходе.

4. Коммуникации:

   • Встроенный интерфейс Modbus RTU (протокол через RS-485) для интеграции в АСУ ТП.

Типовые области применения

• Насосы и вентиляторы (самое распространенное применение, с использованием ПИД-регулятора для экономии энергии).

• Конвейеры и транспортеры.

• Подъемно-транспортное оборудование (лебедки, тали).

• Станки (сверлильные, токарные, деревообрабатывающие).

• Смесители, центрифуги.

Что важно учесть при подключении и настройке:

1. Подбор двигателя: Убедитесь, что номинальный ток вашего двигателя не превышает выходной ток ЧП (5.0 А для этой модели).

2. Сетевой дроссель: Настоятельно рекомендуется устанавливать сетевой дроссель для защиты ЧП от импульсных помех и выбросов напряжения в сети.

3. Тормозной резистор: Если ваша механическая система требует быстрого останова или часто работает в режиме торможения (спуск груза), необходимо подключить внешний тормозной резистор подходящей мощности.

4. Настройка параметров: После подключения обязательно выполните процедуру автонастройки (статика ротора). ЧП самостоятельно определит электрические параметры двигателя (сопротивления, индуктивности), что значительно улучшит качество векторного управления.

5. Защита: Используйте автоматический выключатель или предохранители с рекомендуемым номиналом для защиты цепи.

Преимущества EKF VECTOR-100:

• Доступность и сервис: EKF — крупная компания с широкой дилерской сетью, найти устройство и запчасти не составит труда.

• Русифицированное меню и документация.

• Простота настройки: Интуитивно понятный интерфейс с жидкокристаллическим дисплеем.

• Надежность: Хорошо зарекомендовали себя в работе в российских условиях.

Эксперты пишут:
Частотный преобразователь EKF VT100-2R2-3B — это отличное, проверенное решение для большинства стандартных промышленных задач мощностью 2.2 кВт. Он обладает всеми необходимыми функциями для эффективного и надежного управления двигателем.

Перед установкой обязательно изучите официальное Руководство по эксплуатации с сайта EKF, где приведены все схемы подключения, таблицы параметров и рекомендации по настройке.
