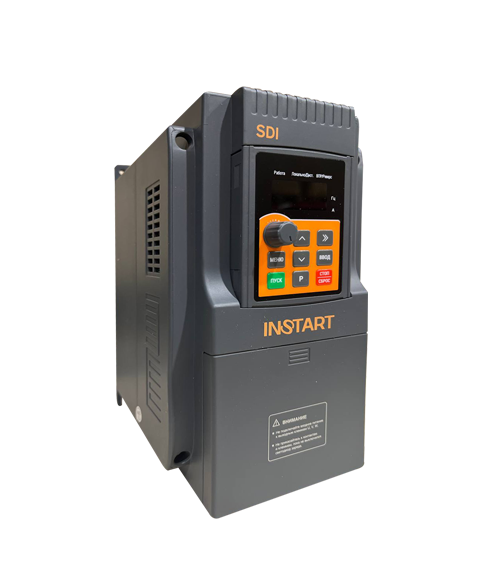

Преобразователь частоты SDI-G4.0-4B 4кВт, 8.5А, 3Ф, 380В±15%, 50Гц/60Гц, IP20, с панелью управления Instart 00030800

Преобразователи частоты серии SDI– это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0,4 до 4 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем. ПЧ серии SDI - это векторное управление, управление через входы/выходы, коммуникационный протокол или с панели управления, два режима ПИД-регулирования, встроенный тормозной модуль, программирование параметров, выбор до 16 скоростей с возможностью применения четырех алгоритмов разгона/торможения, работа от датчика по аналоговому входу 0/4-20 мА (0-10 В), встроенный протокол MODBUS RTU (RS 485), IGBT модуль (кроме модели SDI–G4.0-4B), защита электродвигателя от перегрузок, короткого замыкания и других неблагоприятных факторов.

Ключевые характеристики преобразователя частоты SDI-G4.0-4B:

• Производитель / Серия: Instart SDI-G4

• Мощность: 4.0 кВт (киловатт)

• Выходной ток: 8.5 А (Ампер)

• Назначение: Для управления трёхфазными асинхронными электродвигателями.

• Класс защиты: IP20

  • Защита от прикосновения пальцами к токоведущим частям и от твердых предметов диаметром более 12.5 мм.

  • Защиты от воды и влаги НЕТ. Предназначен для установки в электротехнические шкафы или сухие помещения.

---

Детальные технические параметры:

Параметр	Значение	Комментарий
Модель	SDI-G4.0-4B	Серия G4, мощность 4.0 кВт, исполнение "B" (вероятно, базовое)
Мощность	4.0 кВт	Номинальная мощность на валу двигателя
Выходной ток	8.5 А	Максимальный длительный выходной ток
Входное напряжение	3Ф, 380В ±15%	Трёхфазное питание. Диапазон: от 323В до 437В. Устойчив к колебаниям в сети.
Входная частота	50 Гц / 60 Гц	Автоматически работает от стандартных промышленных частот.
Выходное напряжение	0...Входное напряжение	Плавное регулирование выходного напряжения вместе с частотой.
Класс защиты IP	IP20	Для установки внутри шкафов или чистых помещений.
Панель управления	Instart (арт. 00030800)	Выносной пульт управления для монтажа на дверь шкафа или стену.

---

Что такое панель управления Instart (00030800)?

Это выносной пульт, который значительно упрощает взаимодействие с преобразователем частоты. Обычно он включает:

• ЖК-дисплей: Для отображения частоты, тока, скорости, ошибок и др. параметров.

• Клавиши управления: Пуск, Стоп, Реверс, сброс ошибки.

• Потенциометр (энкодер): Для плавного задания частоты (скорости двигателя).

• Светодиодные индикаторы: Статус работы, авария и т.д.

Такой пульт позволяет управлять ПЧ без необходимости открывать электрошкаф.

---

Возможности и типичное применение

Частотный преобразователь серии SDI-G4 обычно обладает стандартным для современных ПЧ набором функций:

• Плавный пуск и остановка двигателя: Увеличивает срок службы двигателя и механизмов.

• Экономия электроэнергии: Особенно эффективна при работе насосов и вентиляторов.

• Защита двигателя: От перегрузки, заклинивания, обрыва фаз, короткого замыкания.

• Разные режимы управления: Скалярный (U/f), векторный без обратной связи.

• Множество программируемых входов/выходов: Для подключения датчиков, кнопок, реле.

• PID-регулятор: Для автоматического поддержания параметров (например, давления или уровня).

Типичные области применения:

• Насосные станции (водоснабжение, отопление, канализация).

• Системы вентиляции и кондиционирования (УВР, приточные установки).

• Конвейеры, транспортеры.

• Станки (токарные, сверлильные, деревообрабатывающие).

Где найти больше информации?

Для получения точных электрических схем, инструкций по программированию и полного списка параметров рекомендуется найти "Инструкцию по эксплуатации" или "Руководство пользователя" для модели SDI-G4.0-4B на сайте производителя.
