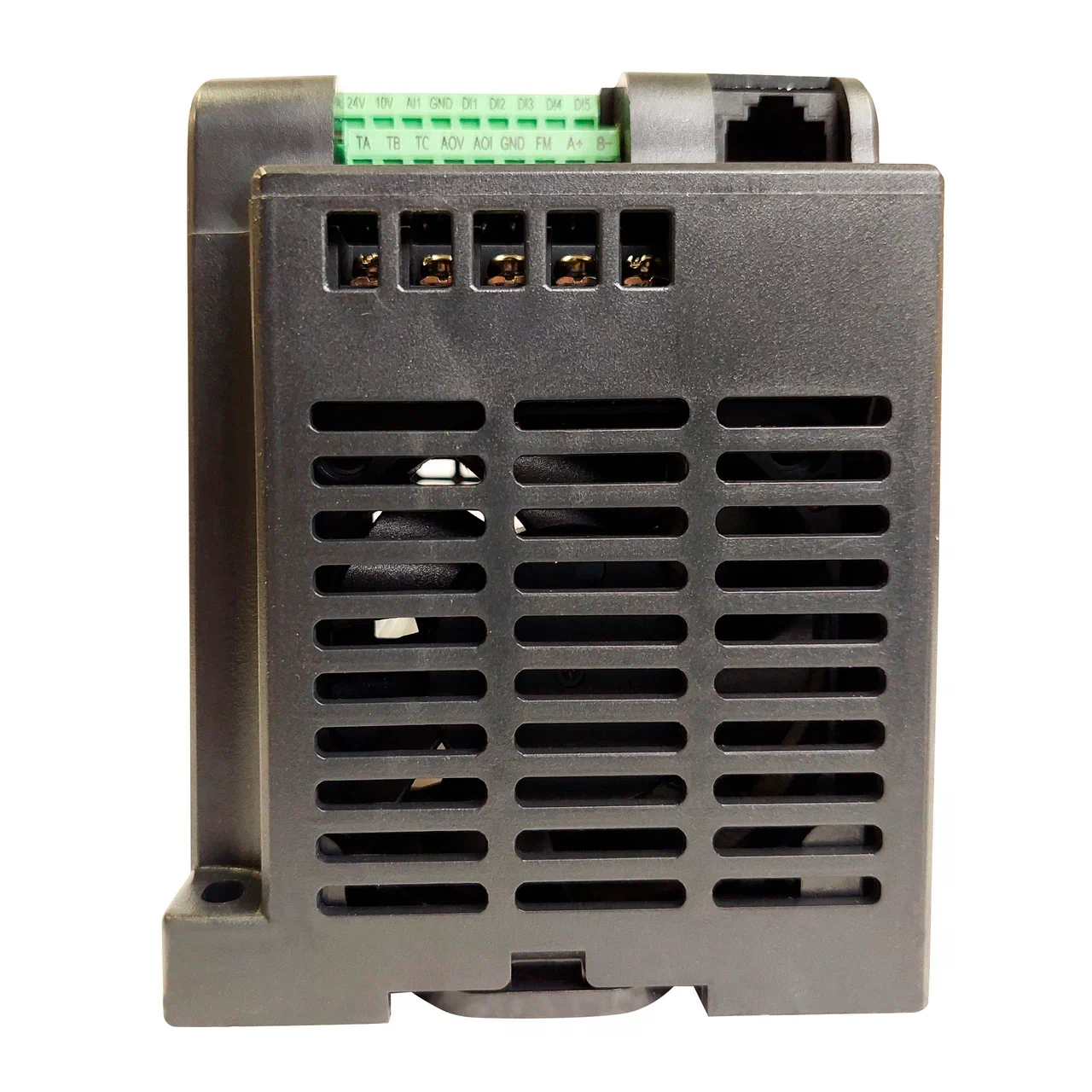

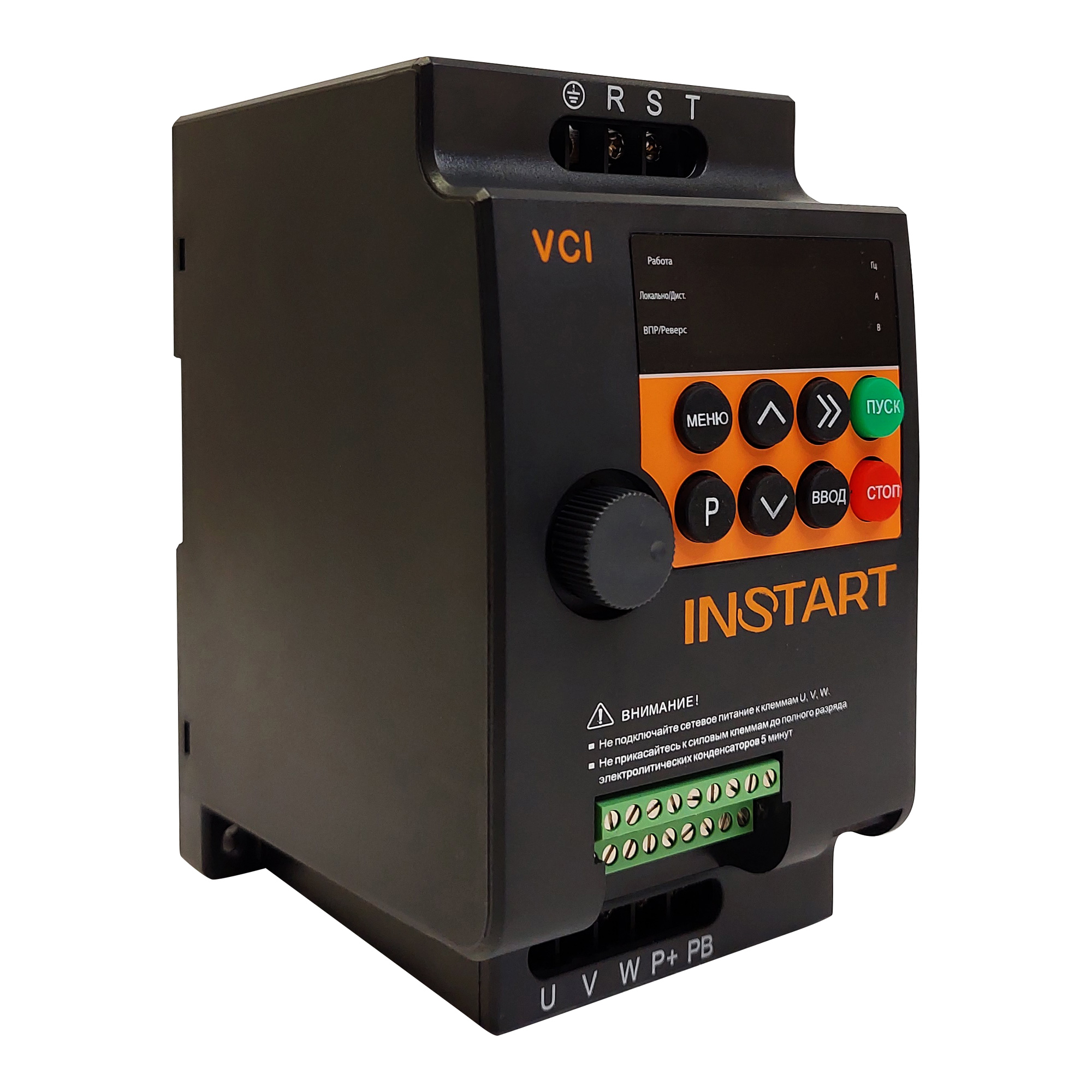

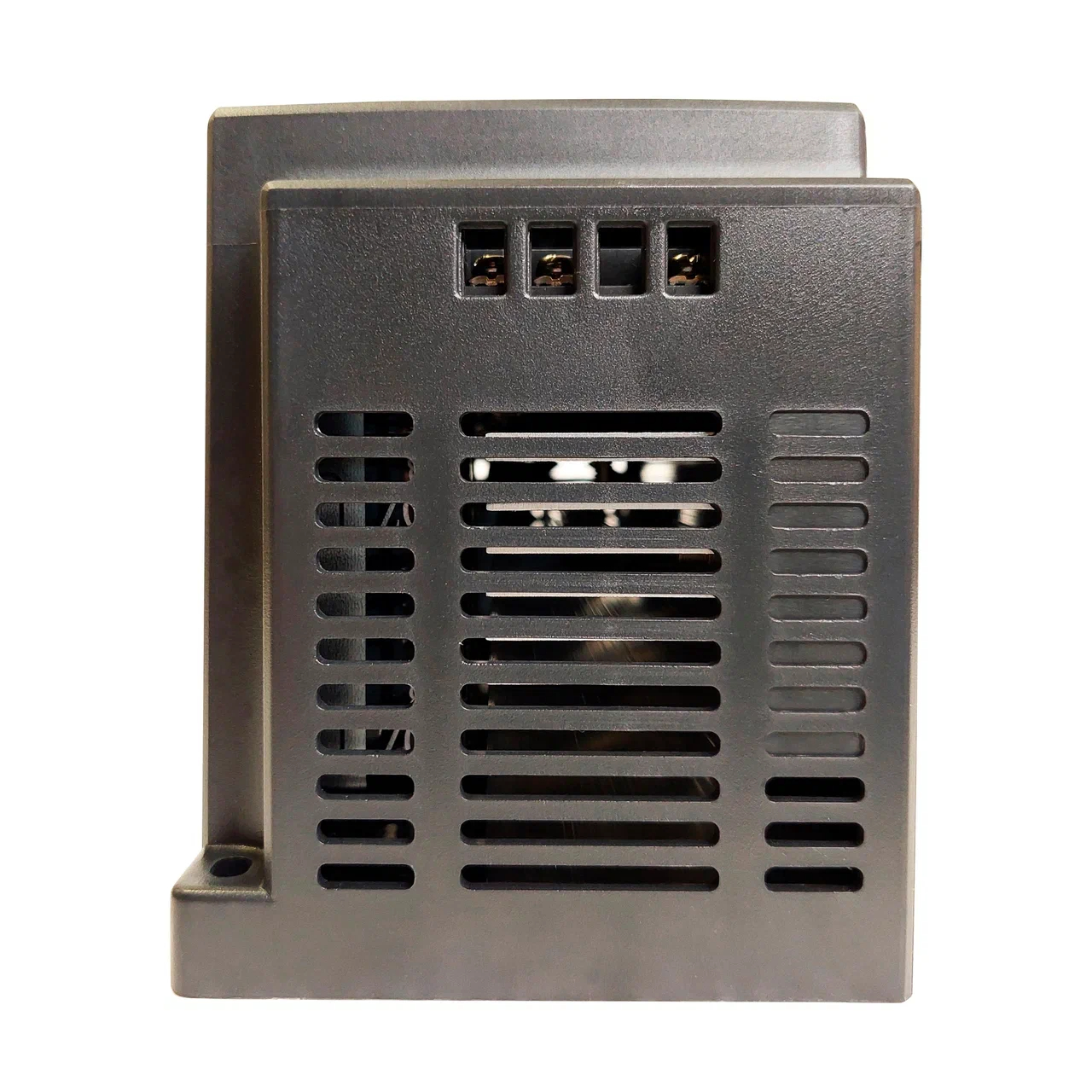

Преобразователь частоты VCI-G1.5-4B 1.5кВт, 3.8А, 3Ф, 380В±15%, 50Гц/60Гц, IP20 Instart 00110700
• Преобразователь частоты - 1шт.
• Руководство по эксплуатации, паспорт - 1шт.
• Компактные размеры
• Управление через входы/выходы, Modbus или с панели управления
• Встроенный пожарный режим
• Встроенный тормозной модуль
• Расширенный ПИД-регулятор
• Автоматическая стабилизация напряжения (AVR)
• ПЛК и многоступенчатый режим работы
• Монтаж на DIN-рейку
ЕАЭС N RU Д-CN.РА07.В.17432/23 (Декларация о соответствии продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ))
РОСС RU.32311.ОС02.ПБ01.1556 (Пожарный сертификат / Сертификат добровольной сертификации РЕГИСТР ПОЖТЕСТ / Сертификат ОКЛ (Огнестойкой Кабельной Линии))
Каталог производителя (pdf)
Руководство по эксплуатации (pdf)
Паспорт (pdf)
Схема подключения (pdf)
Основные характеристики и расшифровка модели
Модель: VCI-G1.5-4B 00110700
-
VCI — Серия преобразователя частоты.
-
G — Вероятно, обозначение линейки или поколения.
-
1.5 — Мощность в киловаттах (кВт).
-
4B — Скорее всего, указывает на версию для работы от 3-фазной сети 380В.
-
00110700 — Серийный номер или артикул производителя.
Ключевые технические параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Номинальная мощность | 1.5 кВт | Мощность на валу двигателя, которую может обслуживать ПЧ. |
| Выходной ток | 3.8 А | Максимальный длительный выходной ток. |
| Напряжение питания | 3~ 380 В ±15% | Трехфазная сеть. Диапазон допуска: от 323 В до 437 В. |
| Частота сети | 50 / 60 Гц | Может работать от сетей с разной стандартной частотой. |
| Выходная частота | 0...400 Гц (или до 599 Гц) | Стандартный диапазон для ПЧ. Позволяет плавно регулировать скорость двигателя. |
| Степень защиты IP | IP20 | Защита от прикосновения пальцами к токоведущим частям и от твердых предметов >12.5 мм. Нет защиты от воды. Для установки в чистых, сухих помещениях в электрощитах или шкафах. |
Области применения
Частотный преобразователь такой мощности (1.5 кВт) типично используется для управления асинхронными двигателями в различных областях промышленности и ЖКХ:
-
Насосное оборудование: системы водоснабжения, циркуляционные насосы, повысительные станции.
-
Вентиляция и кондиционирование: приточные и вытяжные установки, вентиляторы, дымососы.
-
Компрессорное оборудование: винтовые и поршневые компрессоры.
-
Конвейерные системы: регулировка скорости транспортеров.
-
Станочное оборудование: простые станки (сверлильные, токарные и т.д.).
Производитель: Instart
Instart — это российский производитель средств промышленной автоматизации, хорошо известный на рынке. Компания предлагает широкий спектр продукции, включая преобразователи частоты, устройства плавного пуска, программируемые реле и контроллеры.
Основные преимущества ПЧ Instart:
-
Хорошее соотношение цена/качество.
-
Адаптированность к российским условиям эксплуатации и сетям.
-
Наличие сервисных центров и технической поддержки в РФ.
-
Локализованное программное обеспечение и документация.
Что важно учесть при подборе и установке
-
Соответствие двигателю: Убедитесь, что параметры вашего электродвигателя (напряжение 380В, мощность ≤ 1.5 кВт, ток ≤ 3.8А) соответствуют характеристикам ПЧ.
-
Торговая марка "Instart": Уточните, что вам нужен именно преобразователь бренда "Instart", а не его аналог. Это важно для поиска по каталогам поставщиков.
-
Наличие и цена: Для точного определения наличия и актуальной цены лучше всего обратиться напрямую к официальным дилерам или дистрибьюторам Instart в вашем регионе.
-
Дополнительные опции: Возможно, для вашей задачи потребуются дополнительные модули (тормозной резистор, фильтры ЭМС, планы расширения вводов/выводов). Уточните это у технического специалиста.
|
Страна производства
|
Китай |
|
Комплектация
|
• Преобразователь частоты - 1шт. • Руководство по эксплуатации, паспорт - 1шт. |
|
Преимущества
|
• Компактные размеры • Управление через входы/выходы, Modbus или с панели управления • Встроенный пожарный режим • Встроенный тормозной модуль • Расширенный ПИД-регулятор • Автоматическая стабилизация напряжения (AVR) • ПЛК и многоступенчатый режим работы • Монтаж на DIN-рейку |
|
Сертификаты
|
ЕАЭС N RU Д-CN.РА07.В.17432/23 (Декларация о соответствии продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ)) РОСС RU.32311.ОС02.ПБ01.1556 (Пожарный сертификат / Сертификат добровольной сертификации РЕГИСТР ПОЖТЕСТ / Сертификат ОКЛ (Огнестойкой Кабельной Линии)) |
|
Документация
|
Каталог производителя (pdf) Руководство по эксплуатации (pdf) Паспорт (pdf) Схема подключения (pdf) |
|
Код производителя товара
|
2476 |
|
Классификация товара в каталоге
|
50350510 - Частотные преобразователи низковольтные |
|
Артикул
|
00110700 |
|
Минимально возможное количество
|
1 |
|
Тип изделия
|
Преобразователь частоты |
|
Напряжение, В
|
380 |
|
Степень защиты
|
IP20 |
|
Сфера применения
|
• системы вентиляции • насосные агрегаты • общепромышленные агрегаты |
|
Номинальный ток,А
|
3.8 |
|
Количество фаз
|
3 |
|
Дополнительная информация
|
по запросу, для условий с агрессивными средами (опционально), может быть выполнено дополнительное защитное покрытие печатных плат преобразователя частоты компаундом или лаком |
|
Номинальная мощность электродвигателя, КВт
|
1.5 |
|
Диапазон регулировки
|
0-320 |
|
Наличие интерфейса связи
|
ModBUS |
|
Наличие рекуперации
|
Нет |
|
Способ задания параметров
|
Ручной с передней панелью, дистанционный, работа с различными сетевыми протоколами |
