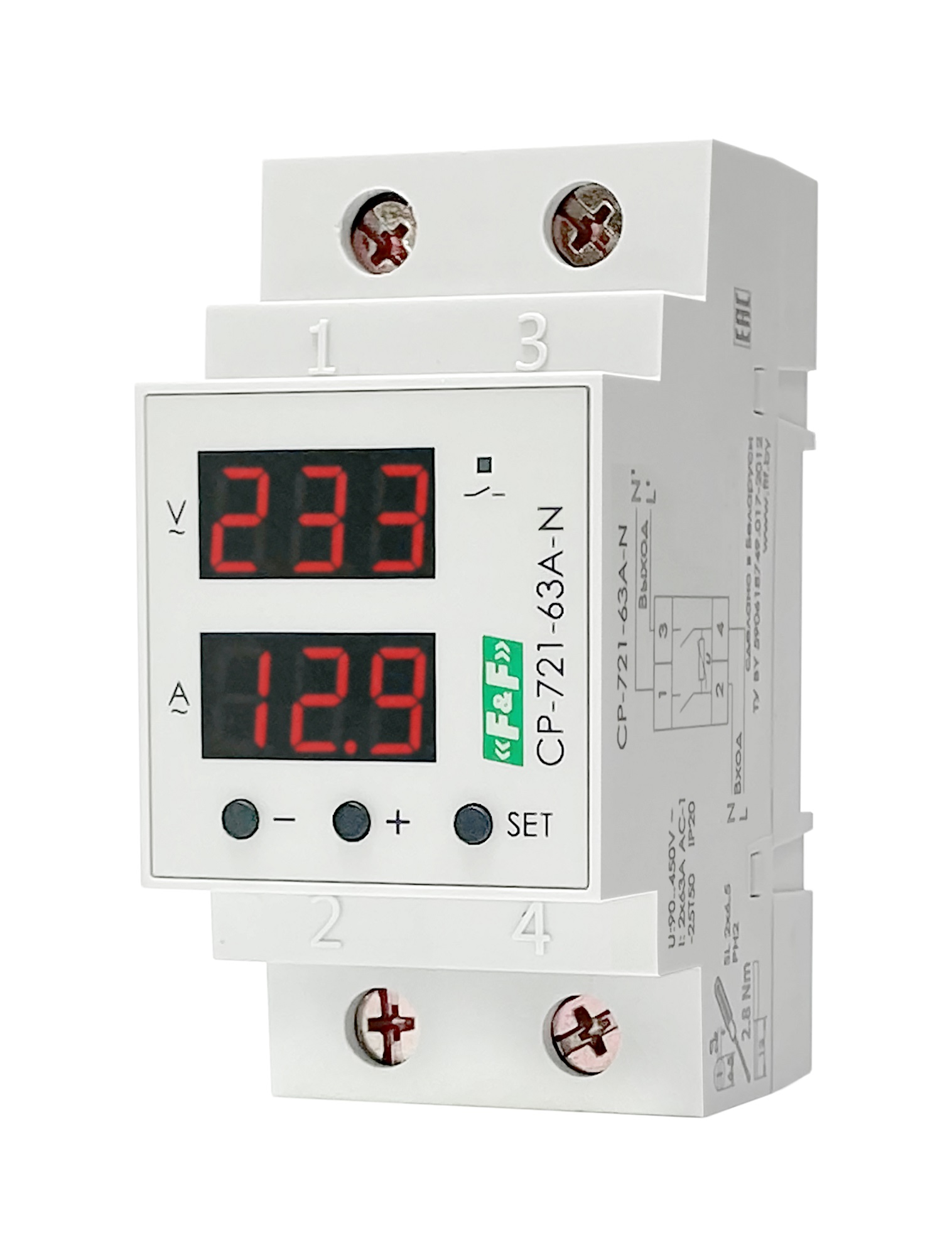

Реле контроля напряжения CP‑721‑63A‑N (Евроавтоматика ФиФ, артикул EA04.009.028)

Устройство предназначено для защиты электроустановок, электроприборов и электронного оборудования от:

• повышенного/пониженного напряжения;

• обрыва нулевого провода;

• перегрузки по току и мощности;

• «сухого хода» однофазных насосов.

Основные технические характеристики

• Напряжение питания: 90–450 В AC.

• Частота сети: 45–65 Гц.

• Максимальный коммутируемый ток: 2 × 63 А (AC‑1, 250 В АС).

• Максимальный ток при подключении нагрузки: 2,4 кА/20 мс.

• Контакты: 2NO (два нормально разомкнутых).

• Диапазоны уставок:

  • напряжение (нижний порог): 100–240 В;

  • напряжение (верхний порог): 240–300 В;

  • ток: 0,2–63 А;

  • мощность: 0,05–15 кВт.

• Гистерезис напряжения: 1–50 %.

• Задержки отключения (регулируемые):

  • по нижнему порогу напряжения: 0,04–999 с;

  • по верхнему порогу напряжения: 0,04–30 с;

  • по току: 0,5–999 с;

  • по мощности: 0,5–999 с.

• Время повторного включения: 1–999 с.

• Погрешность измерений:

  • тока: ≤ 4 %;

  • напряжения: ≤ 2 %.

• Рабочий температурный диапазон: –25 … +50 °C.

• Степень защиты: IP20.

• Коммутационная износостойкость: > 100 000 циклов.

• Потребляемая мощность: ≤ 0,7 Вт.

• Категория перенапряжения: III.

• Габариты (Ш × В × Г): 45 × 90 × 65 мм.

• Подключение: винтовые зажимы (сечение провода до 50 мм²).

• Момент затяжки зажимов: 2,8 Н·м.

• Масса: 0,23 кг.

• Монтаж: на DIN‑рейку 35 мм.

Ключевые особенности

• Разрыв фазного и нулевого проводника — соответствует требованиям ПУЭ 7.1.21.

• Защита от импульсных перенапряжений — встроенный варистор.

• Измерение TrueRMS — точное определение напряжения, тока, полной и активной мощности.

• Журнал аварий — сохранение до 60 событий (причина и время отключения).

• Работа с генераторами — совместимость с сетями, где частота нестабильна.

• Защита настроек паролем — предотвращение несанкционированных изменений.

• Термозащита — отключение при температуре корпуса > 90 °C; автоматическое включение при охлаждении до < 65 °C.

Принцип работы

1. В штатном режиме (когда напряжение, ток и мощность в заданных пределах) контакты реле замкнуты — нагрузка подключена.

2. При выходе параметров за установленные пределы нагрузка отключается.

3. После восстановления параметров нагрузка автоматически подключается через заданное время повторного включения.

4. При нестабильности сети время повторного включения автоматически увеличивается, чтобы избежать частых переключений и защитить оборудование.

Рекомендации по применению

Перед установкой:

• проверьте соответствие параметров реле вашей электрической сети и нагрузке;

• убедитесь, что условия эксплуатации (температура, влажность) находятся в допустимом диапазоне;

• ознакомьтесь с инструкцией по настройке уставок и задержек.

При эксплуатации:

• периодически проверяйте корректность заданных уставок;

• контролируйте состояние клемм и затяжку винтовых соединений;

• следите за температурой корпуса устройства.
