Реле напряжения

Что такое реле напряжения

Реле напряжения - это устройство защитной автоматики, которое контролирует уровень напряжения в электросети и при необходимости отключает питание или предупреждает о нежелательных колебаниях.

Конструкция и принцип работы

Устройство состоит из:

• Силового блока

• Электронной схемы

• Управляющих элементов

• Разъемов для подключения

• Индикаторов состояния

Принцип работы основан на постоянном измерении напряжения и сравнении его с заданными параметрами. При выходе за пределы допустимых значений происходит отключение нагрузки. После нормализации показателей подача тока автоматически восстанавливается.

Основные типы реле напряжения

1. Тип “вилка-розетка”

• Компактное устройство для установки в розетку

• Имеет цифровой дисплей

• Оснащено функцией отключения нагрузки

• Используется для защиты отдельных устройств

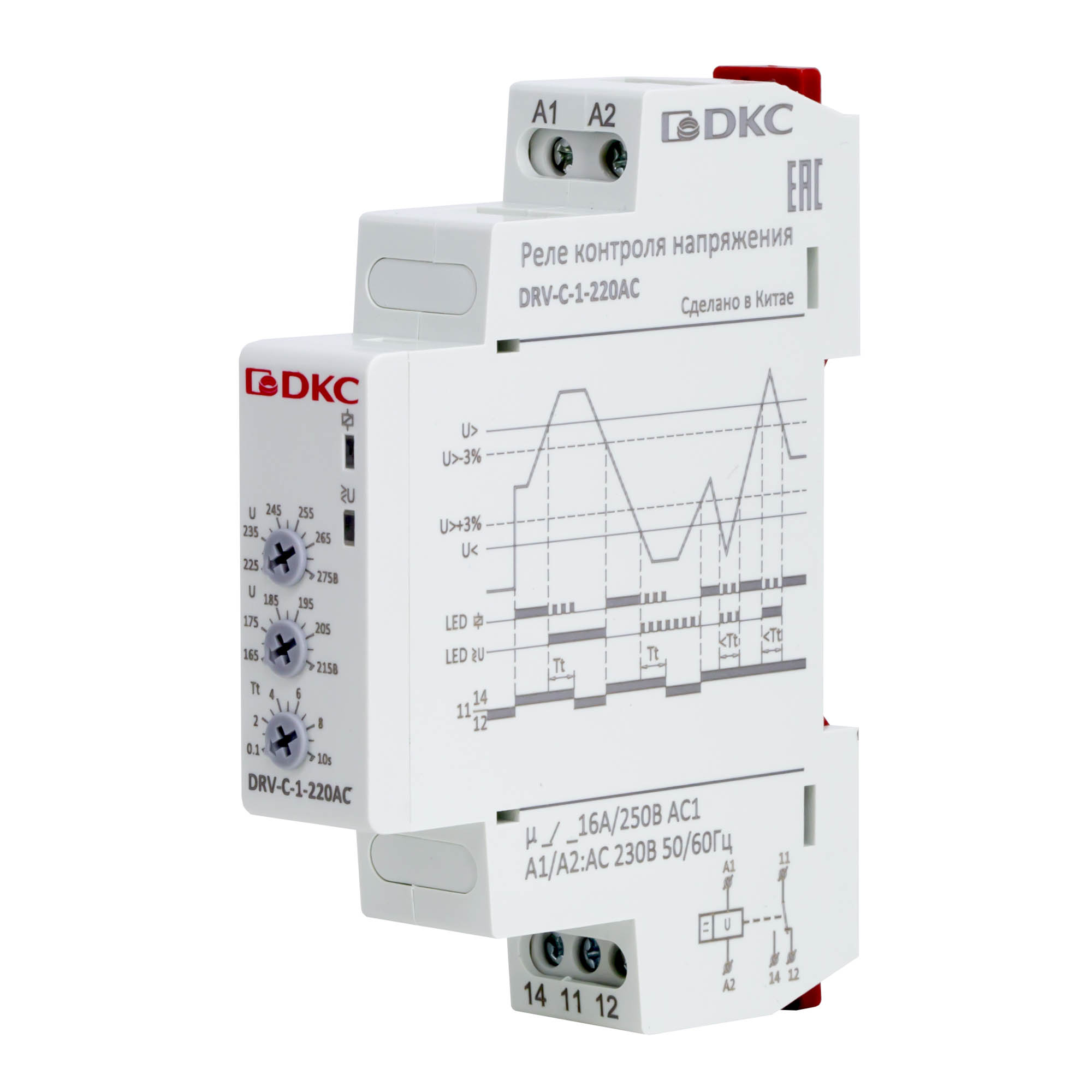

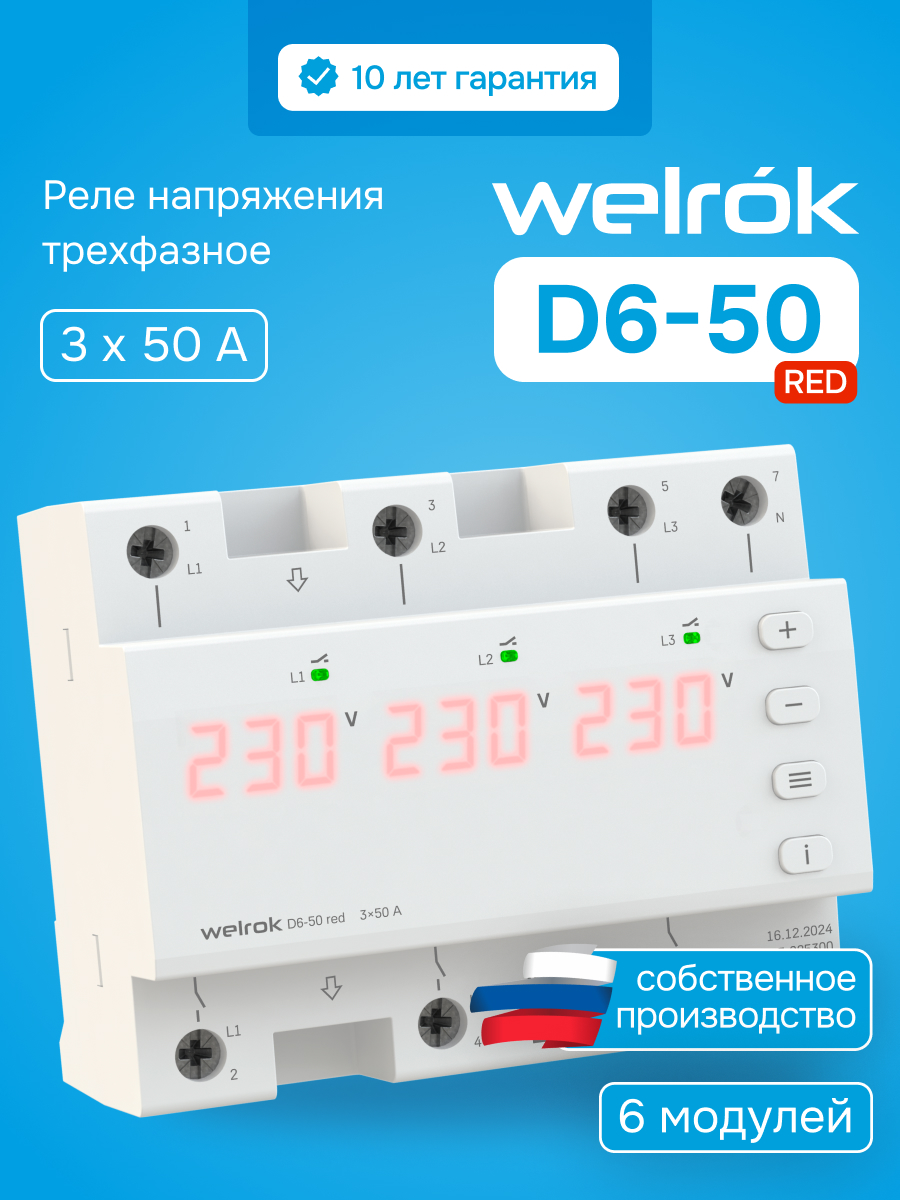

1. DIN-рейка

• Для установки в распределительные щиты

• Более дорогие и функциональные

• Работают в нескольких режимах одновременно

• Защищают всю электрическую сеть объекта

1. Реле-удлинитель

• Похож на тип “вилка-розетка”

• Имеет несколько розеток

• Позволяет подключать несколько устройств

Критерии выбора реле напряжения

1. Тип устройства и фазность

• Для квартиры/дома - однофазное

• Для промышленного объекта - трехфазное

1. Максимально допустимый ток

• Для квартиры/дома - 30-40 А

• Для ввода в квартиру - от 40 А

• DIN-рейка - более высокие значения

1. Диапазон рабочих напряжений

• Стандартный диапазон 180-255 В

• Возможность регулировки диапазона

1. Дополнительные функции

• Цифровой индикатор

• Регулировка времени защитного отключения

• Защита от перегрева

• Возможность настройки времени повторного включения

Важные особенности

• Реле не защищает от ударов молнии (для этого нужны УЗИП)

• Обеспечивает защиту только от скачков напряжения

• Не защищает от всех возможных электрических аномалий

• При падении напряжения особенно важно для устройств с электромоторами

Рекомендации по выбору реле напряжения

1. Определите защищаемые устройства

2. Рассчитайте необходимую мощность

3. Выберите тип установки (розетка/DIN-рейка)

4. Учитывайте условия эксплуатации

5. Проверьте наличие необходимых функций

6. Обратите внимание на качество сборки и производителя

Правильно подобранное реле напряжения обеспечит надежную защиту электрооборудования от скачков напряжения и поможет предотвратить аварийные ситуации.
