Датчики системы управления освещением

Инфракрасные и микроволновые датчики движения: сравнительный обзор

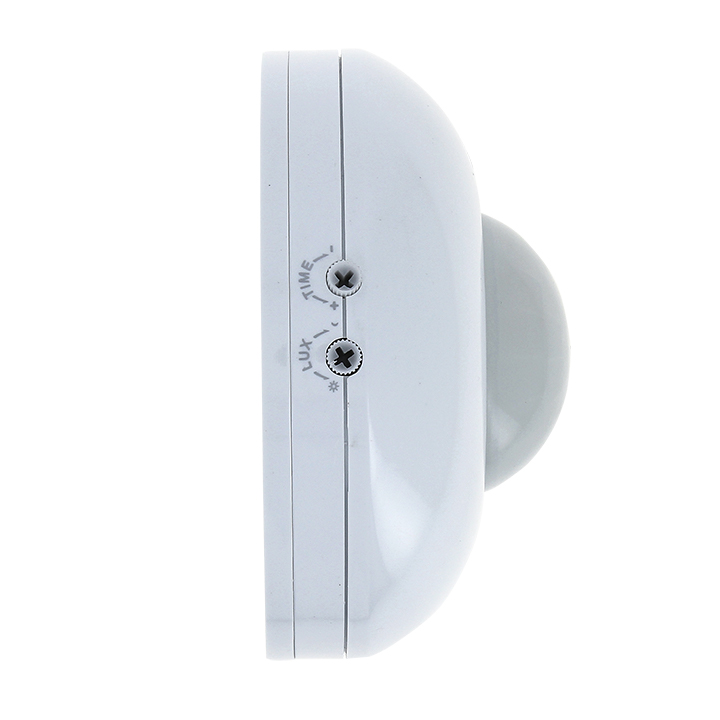

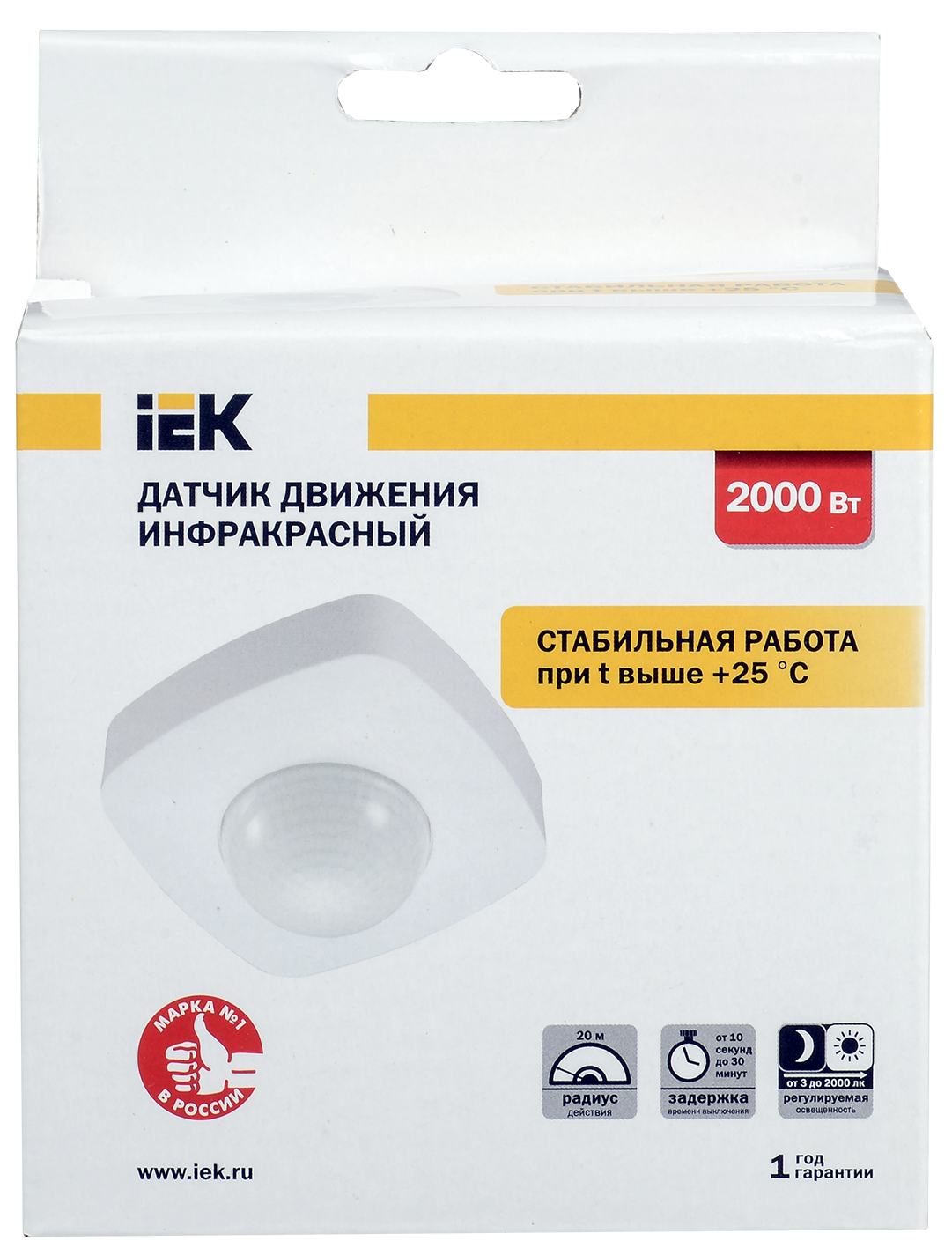

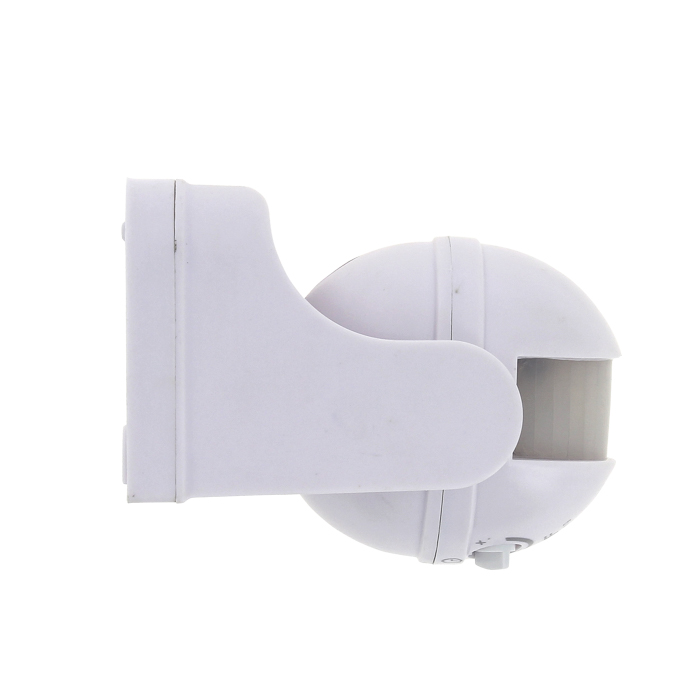

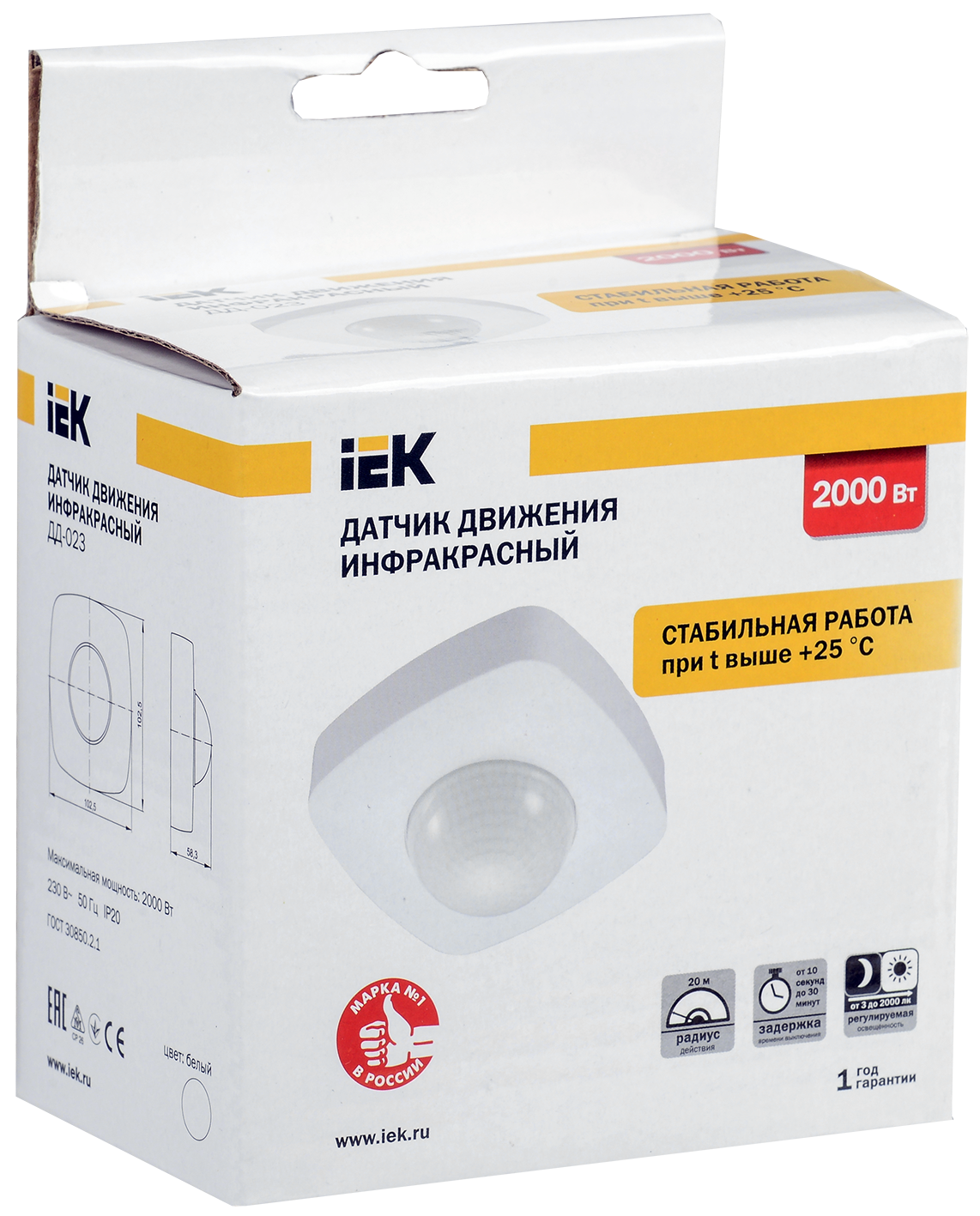

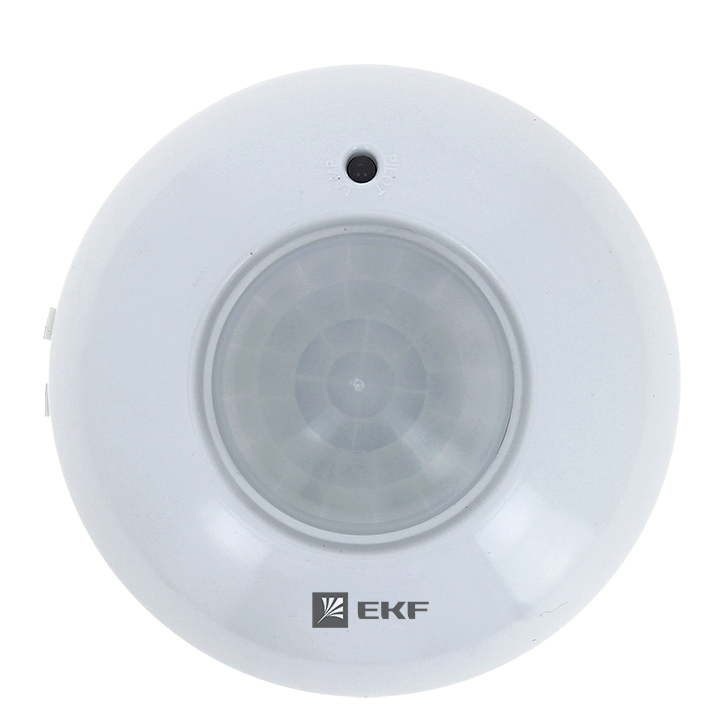

1. Инфракрасные (ИК) датчики движения

Принцип работы

Инфракрасные датчики реагируют на тепловое излучение движущихся объектов. Внутри устройства:

• оптический объектив собирает ИК-излучение;

• фильтр отсеивает посторонние сигналы;

• пироэлектрический элемент или фотодиод фиксирует изменения интенсивности ИК-излучения.

При движении объекта его тепловое излучение фокусируется линзами на сенсоре. Количество линз (20–60 шт.) влияет на чувствительность и ширину зоны охвата.

Преимущества

• высокая точность обнаружения людей и животных;

• низкое энергопотребление (0,5–1 Вт);

• безопасность для здоровья (работает как приёмник, не излучает);

• возможность точной настройки дальности и угла обнаружения;

• доступная стоимость.

Недостатки

• восприимчивость к ложным срабатываниям от источников тепла (батареи, кондиционеры);

• снижение точности на улице из-за солнца и осадков;

• ограниченный диапазон рабочих температур;

• не обнаруживает объекты, закрытые непрозрачными для ИК-излучения материалами.

Области применения

• жилые помещения;

• придомовые территории;

• внутренние системы освещения;

• охранные системы с низкой вероятностью ложных срабатываний.

Оптимальная установка

• высота: 1,8–2,2 м;

• избегать прямых солнечных лучей и источников тепла;

• учитывать зону обзора линз.

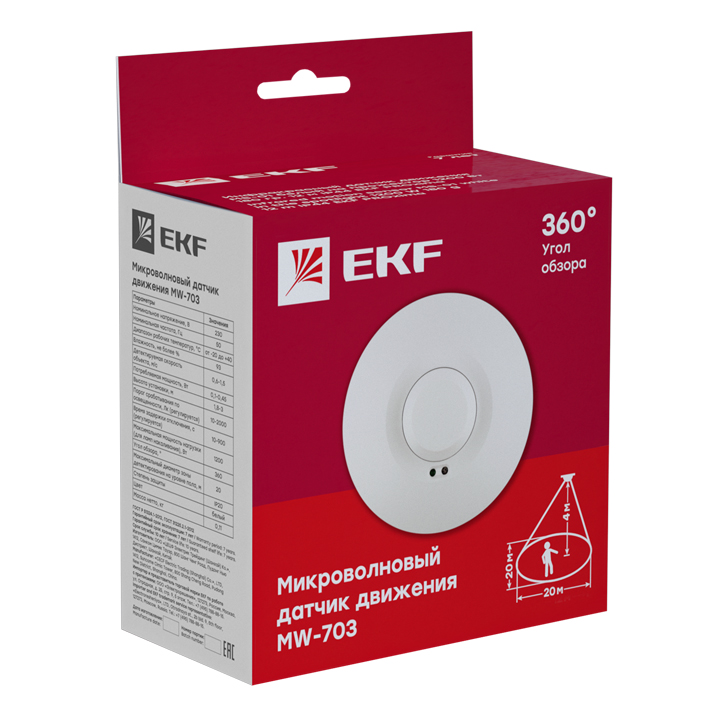

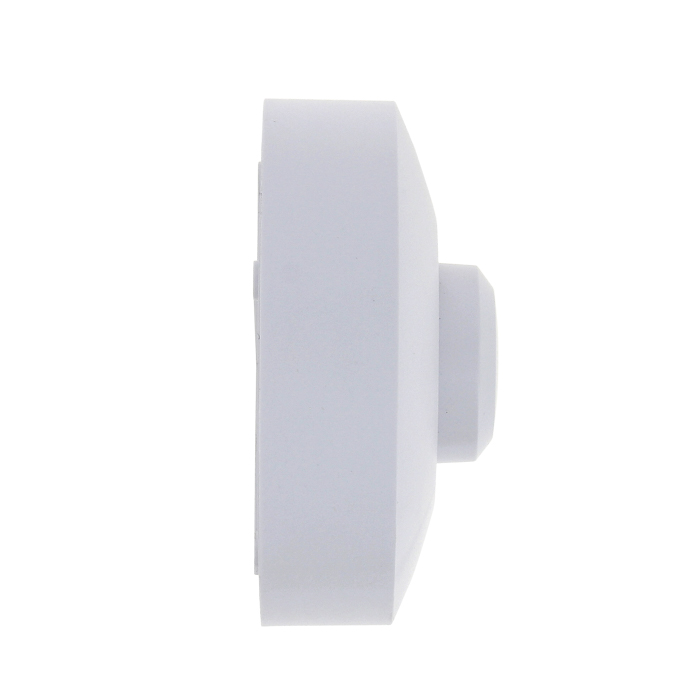

2. Микроволновые (СВЧ) датчики движения

Принцип работы

Основан на эффекте Доплера. Устройство:

• излучает радиоволны частотой 5,8–10,5 ГГц;

• принимает отражённые от объектов сигналы;

• анализирует изменение частоты отражённого сигнала;

• фиксирует движение по сдвигу частоты.

Преимущества

• обнаружение движения через препятствия (стены, стёкла, двери);

• работа в любых погодных условиях;

• высокая чувствительность к мельчайшим движениям;

• большая зона обнаружения (до 20 м);

• независимость от температуры окружающей среды;

• возможность нескольких зон обнаружения.

Недостатки

• более высокое энергопотребление (2–3 Вт);

• повышенная вероятность ложных срабатываний;

• потенциально небезопасное СВЧ-излучение (требуется выбор моделей с низкой мощностью);

• более высокая стоимость (на 30–40% дороже ИК-датчиков).

Области применения

• офисные помещения с перегородками;

• складские территории;

• уличные системы освещения;

• охранные системы с требованием обнаружения за преградами;

• помещения с загрязнённой средой.

Оптимальная установка

• высота: 2–2,5 м;

• минимизировать ложные срабатывания от мелких животных;

• учитывать проникновение волн через стены.

3. Ключевые отличия

| Реакция на температуру | зависит от разницы температур | не зависит |

4. Рекомендации по выбору

Выбирайте ИК-датчик, если:

• объект внутри помещения;

• важны экономичность и безопасность;

• низкая вероятность ложных срабатываний;

• нет преград в зоне обнаружения;

• бюджет ограничен.

Выбирайте микроволновый датчик, если:

• требуется обнаружение через стены/перегородки;

• объект на улице или в сложных погодных условиях;

• необходима большая зона покрытия;

• допустимы более высокие затраты;

• есть возможность минимизировать ложные срабатывания.

Рассмотрите комбинированные решения, если:

• требуются преимущества обоих типов;

• важна максимальная надёжность;

• возможны сложные условия эксплуатации.

5. Срок службы и эксплуатация

• ИК-датчики: 5–7 лет при правильной установке;

• Микроволновые датчики: до 10 лет;

• оба типа требуют периодической проверки и очистки от пыли;

• важно соблюдать рекомендации по монтажу и настройке чувствительности.
