Кабели монтажные с медной жилой

Кабели монтажные с медной жилой МКШнг и МКЭШнг: разновидности, отличия и правила монтажа

Разновидности кабелей:

1. МКШнг:

   • Материал оболочки: поливинилхлоридный пластикат пониженной пожарной опасности.

   • Экран: отсутствует или может быть выполнен из медных или медных луженых проволок.

   • Количество жил: от 2 до 14.

   • Сечение жил: от 0,35 до 2,5 мм².

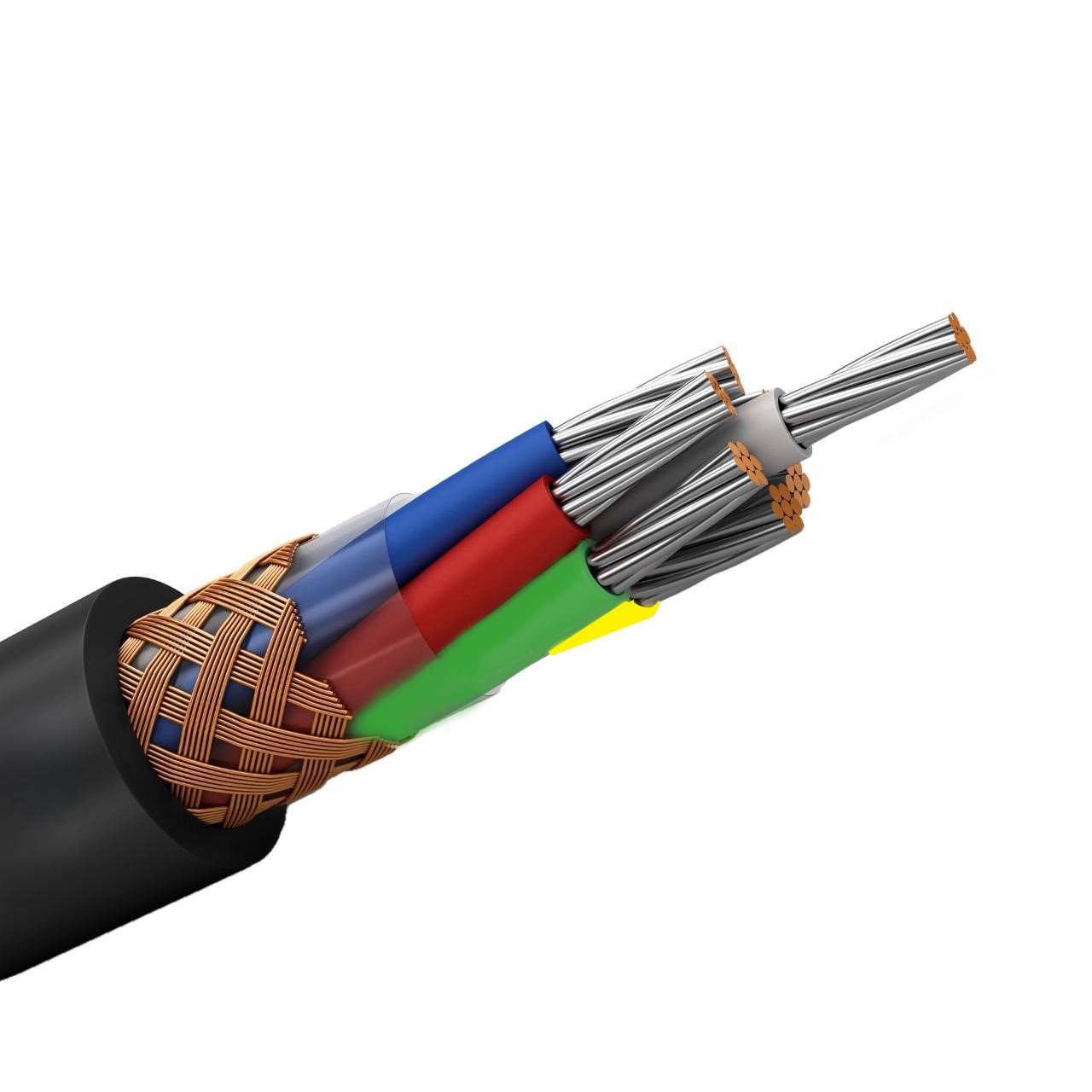

2. МКЭШнг:

   • Материал оболочки: поливинилхлоридный пластикат пониженной пожарной опасности.

   • Экран: присутствует, выполнен из медных или медных луженых проволок.

   • Количество жил: от 2 до 14.

   • Сечение жил: от 0,35 до 2,5 мм².

Отличия МКШнг и МКЭШнг:

• Наличие экрана: МКЭШнг имеет экран, что обеспечивает дополнительную защиту от электромагнитных помех.

• Применение: МКШнг чаще используется в случаях, где не требуется защита от помех, тогда как МКЭШнг предпочтителен для систем с повышенными требованиями к электромагнитной совместимости.

Сфера использования:

• Фиксированный межприборный монтаж: оба типа кабелей применяются для подключения электрических устройств в стационарных условиях.

• Промышленные предприятия: используются для подключения оборудования и систем управления.

• Жилые и офисные здания: применяются для внутренних монтажных работ.

• Системы пожарной безопасности: могут использоваться в системах управления и сигнализации.

Правила монтажа:

1. Температура эксплуатации: кабели должны эксплуатироваться при температуре от -50°С до +50°С.

2. Влажность: относительная влажность воздуха не должна превышать 98% при температуре до +35°С.

3. Прокладка:

   • Прокладка должна производиться при температуре не ниже -15°С.

   • Радиус изгиба при монтаже должен быть не менее 10 наружных диаметров кабеля.

   • Кабели должны быть защищены от прямого солнечного излучения.

   • Не допускается попадание влаги под оболочку кабеля.

4. Защита: кабели должны быть защищены от механических повреждений и воздействия веществ, вредных для изоляции и оболочки.

5. Установка:

   • Крепление кабелей должно производиться с помощью специальных держателей и скоб.

   • Соединение жил должно выполняться с использованием качественных клеммных колодок или пайки.

Следуя этим рекомендациям, можно обеспечить надежную и безопасную эксплуатацию кабелей МКШнг и МКЭШнг в различных условиях монтажа.
