Кабели радиочастотные (коаксиальные)

Радиочастотные (коаксиальные) кабели

Определение и назначение

Коаксиальный кабель — это электрический кабель, состоящий из центрального проводника и экрана, разделенных изолятором, используемый для передачи радиочастотных сигналов.

Основные характеристики

Ключевые параметры:

• Волновое сопротивление (50 или 75 Ом)

• Диаметр центральной жилы

• Тип изоляции

• Экранирование

• Максимальная рабочая частота

• Погонное затухание

Типы коаксиальных кабелей

По назначению:

• Для телевидения и видеонаблюдения

• Для радиосвязи

• Для измерительной техники

• Для компьютерных сетей

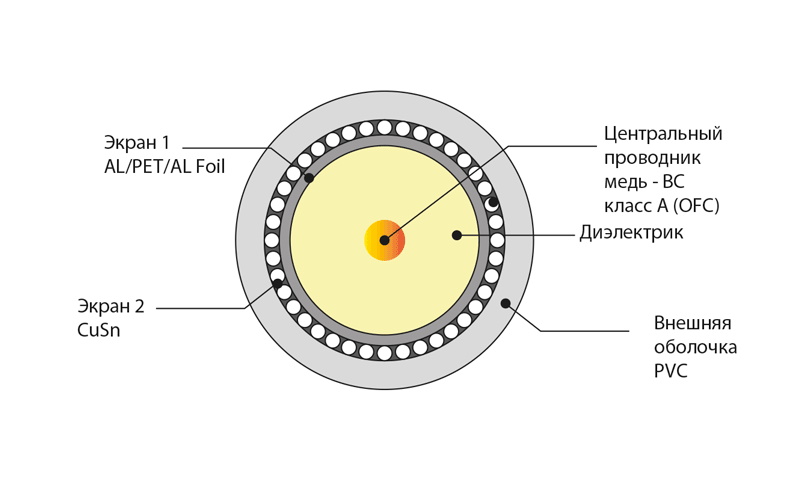

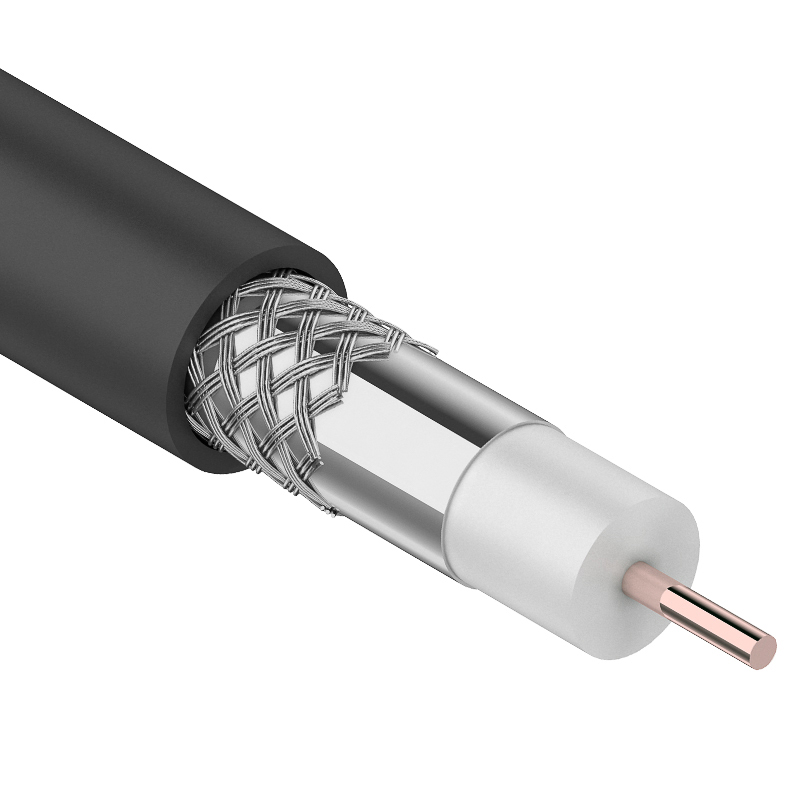

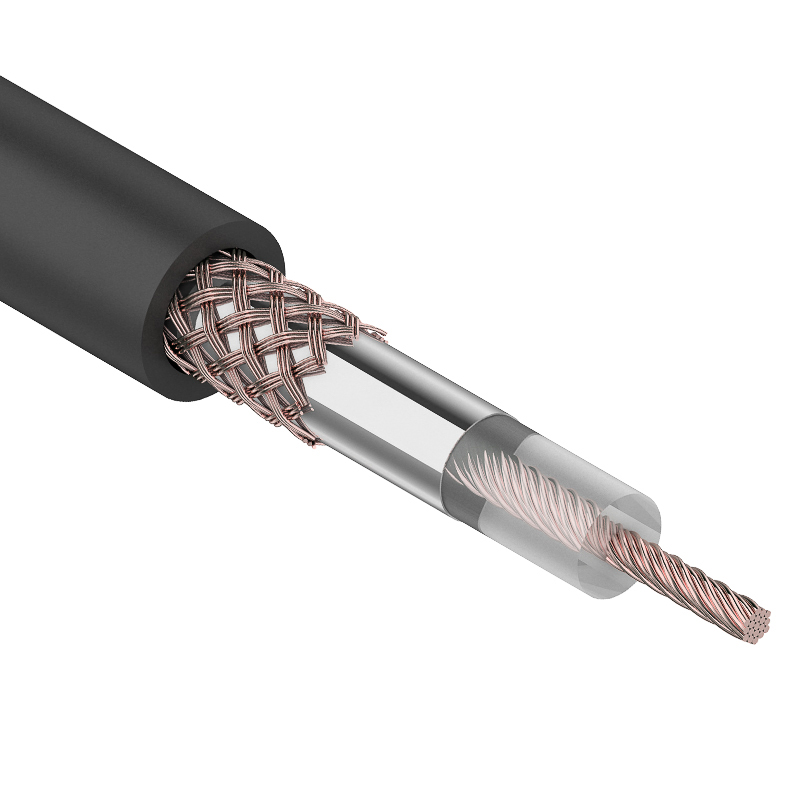

Конструкция кабеля

Основные элементы:

• Центральный проводник

• Изоляция

• Экран (оплётка)

• Внешняя оболочка

Маркировка и обозначения

Основные маркировки:

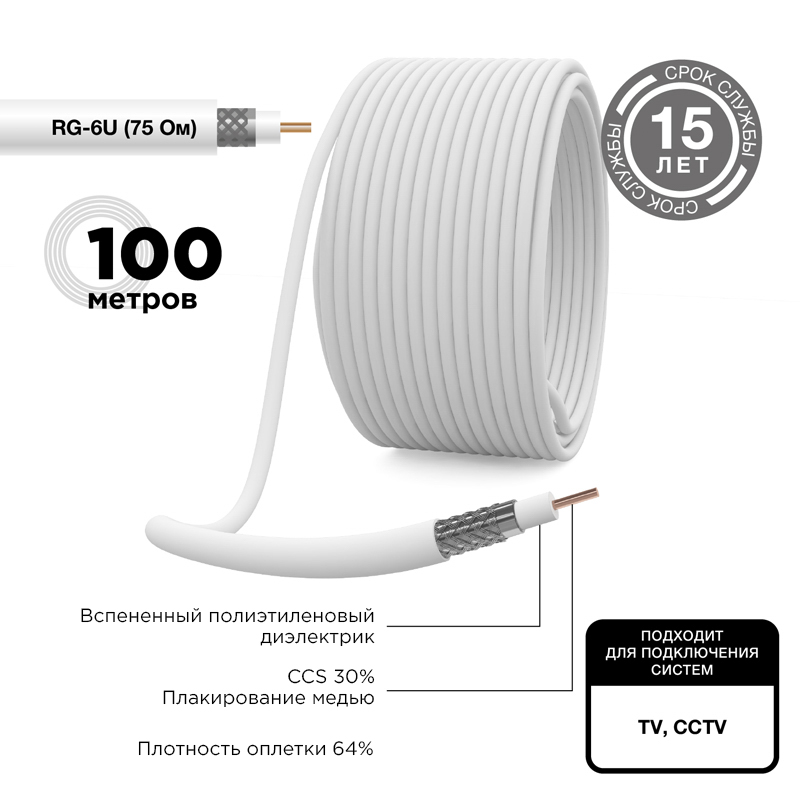

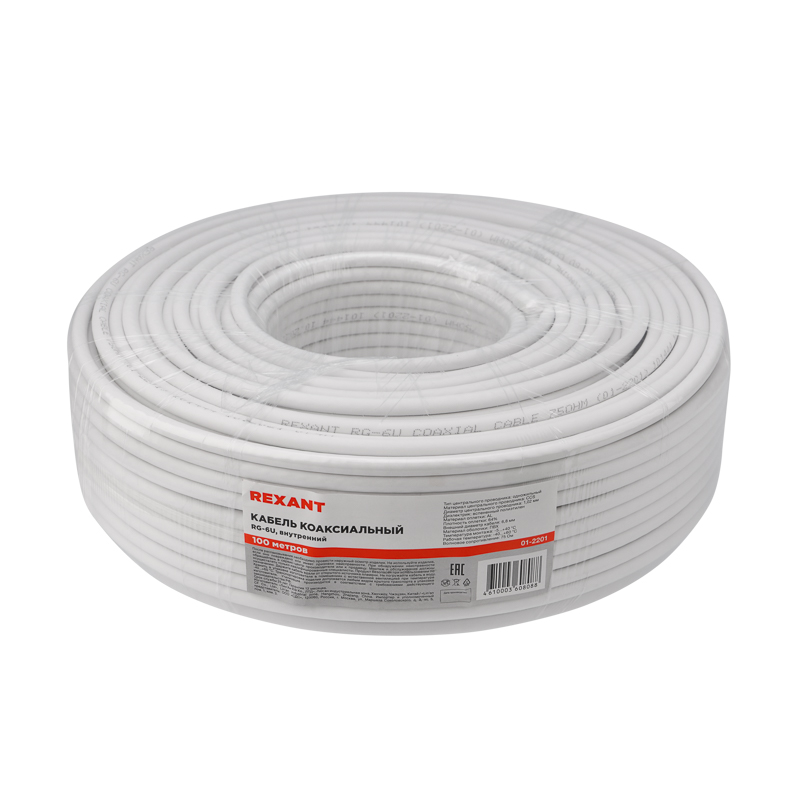

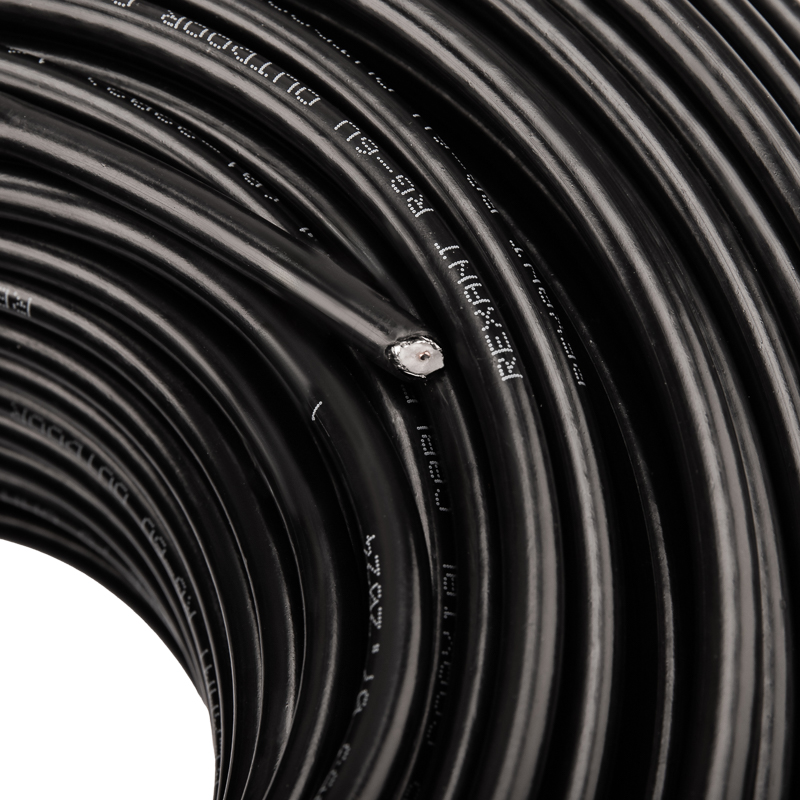

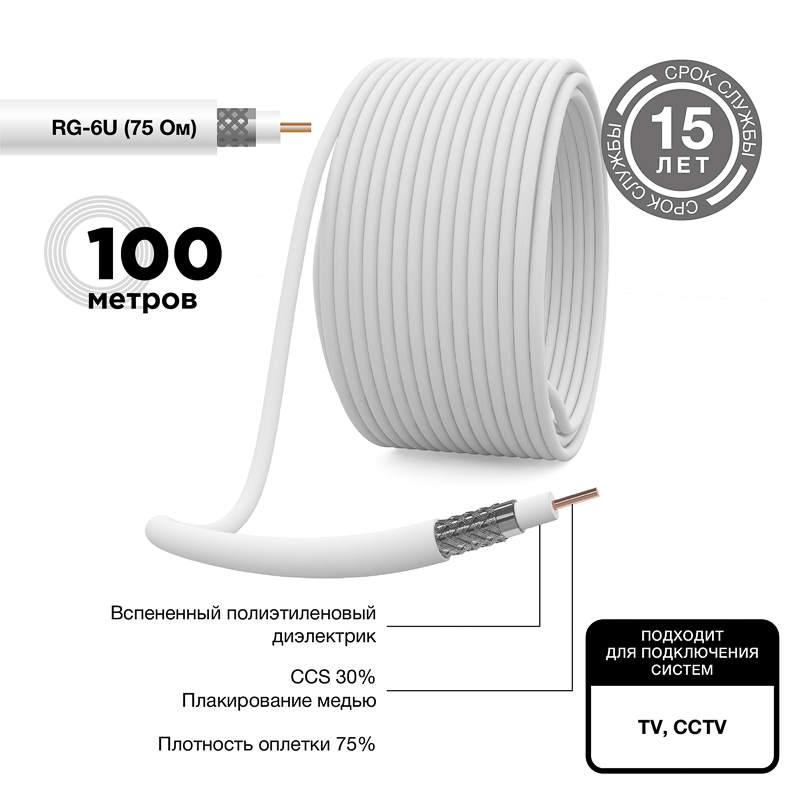

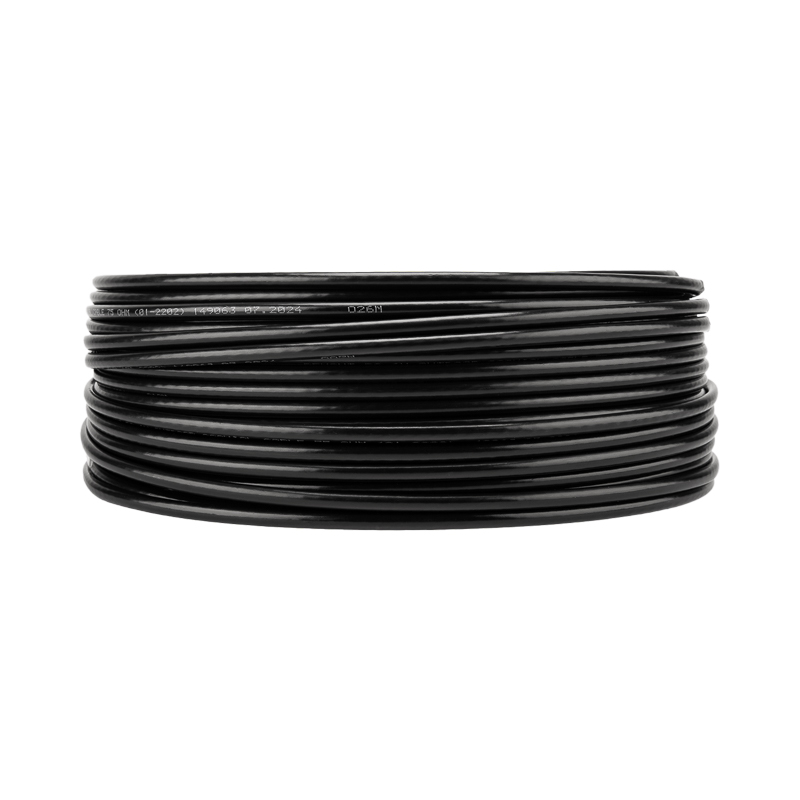

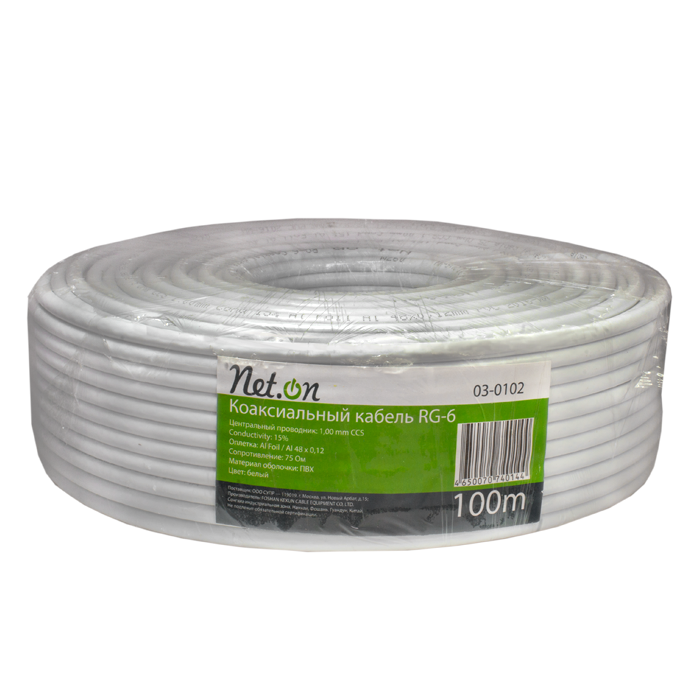

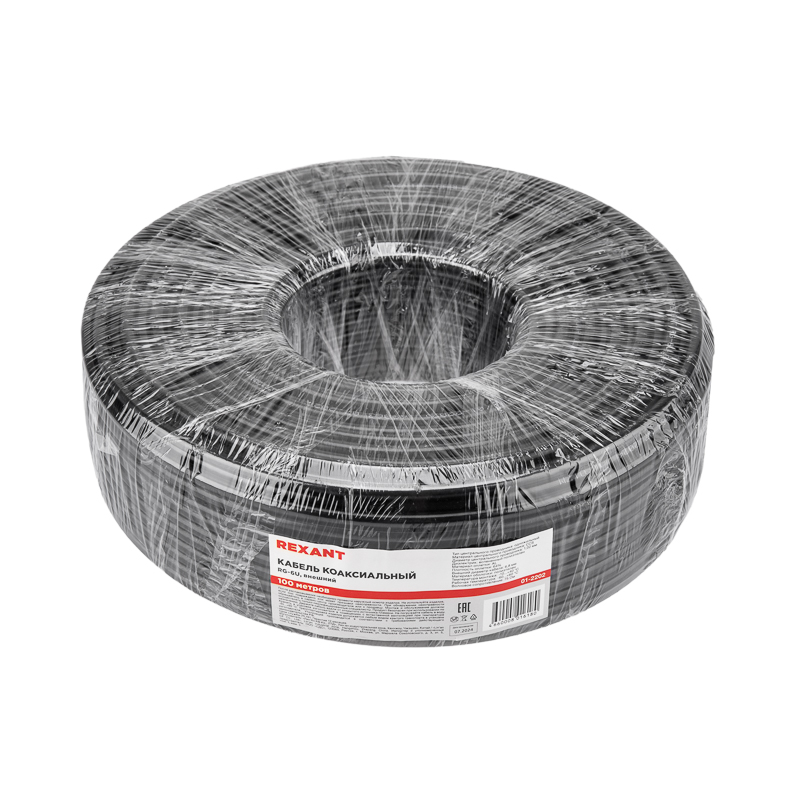

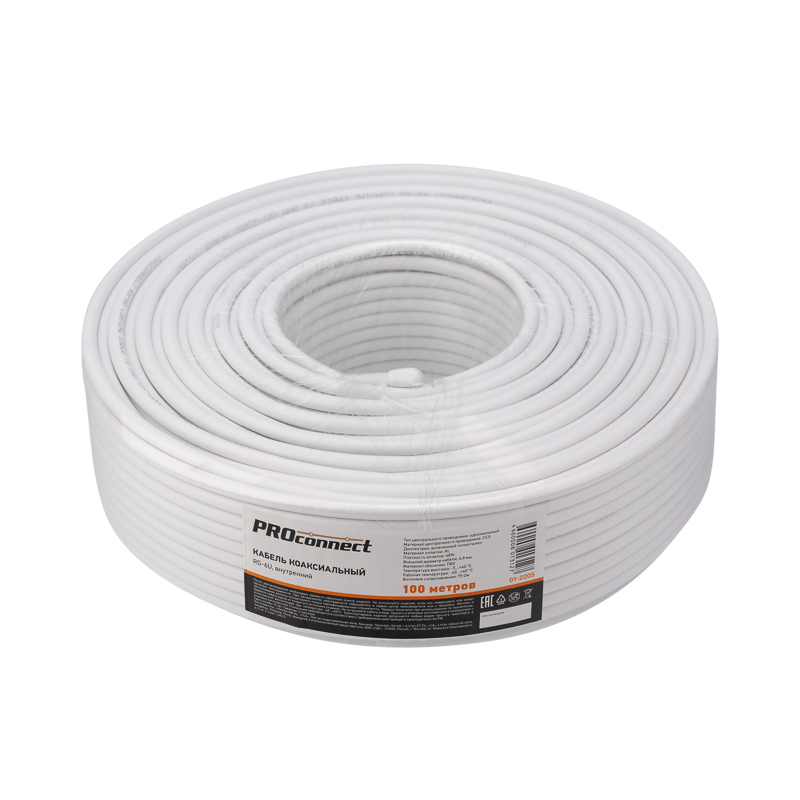

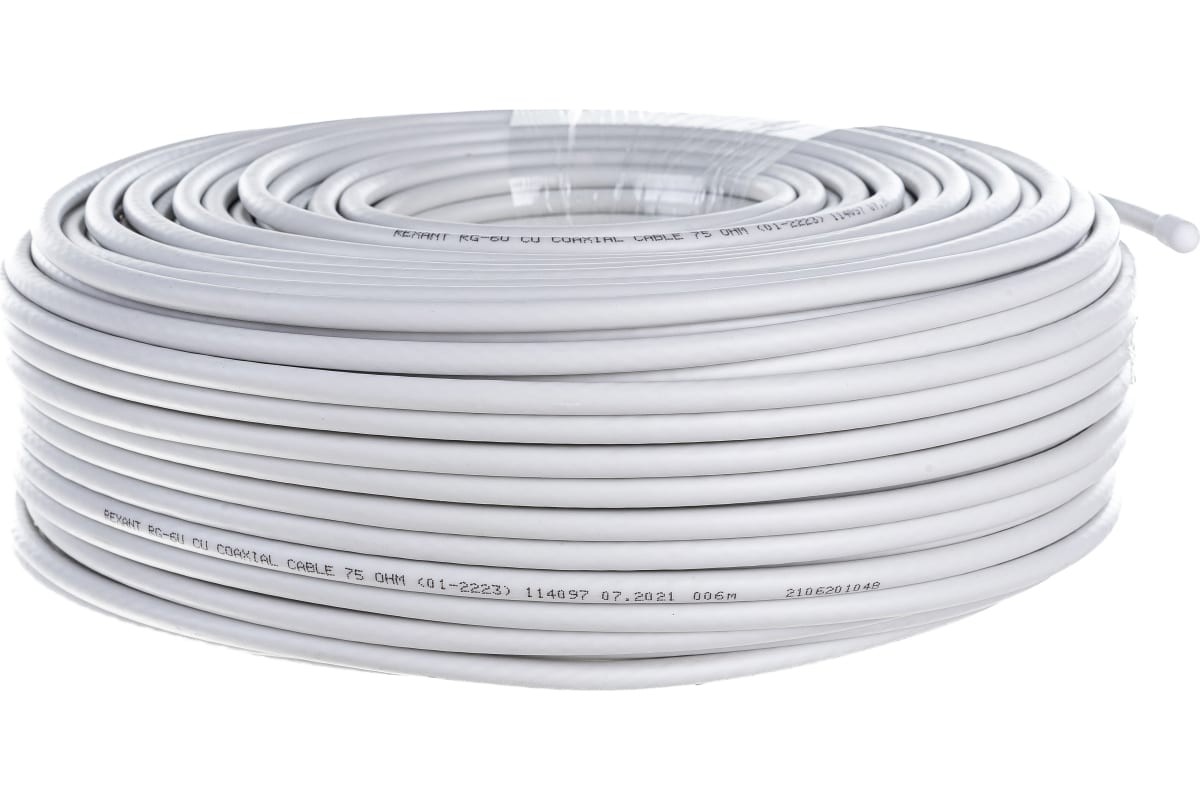

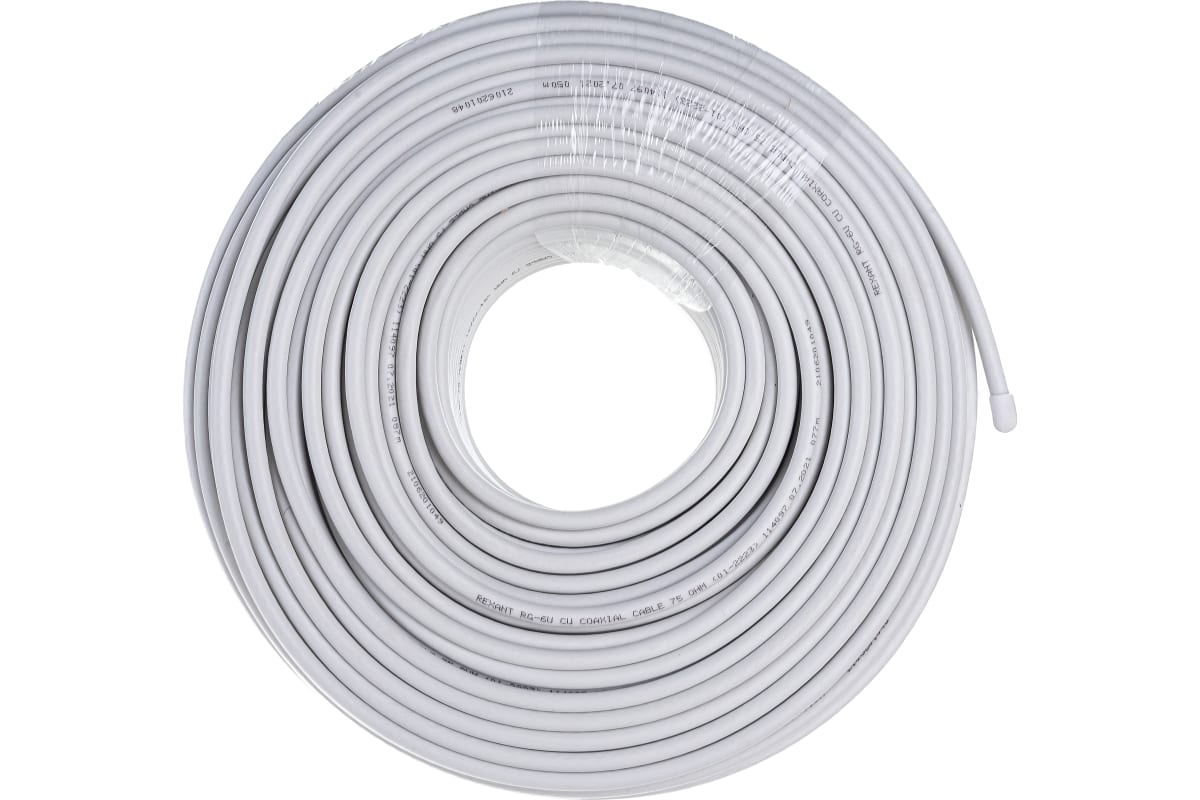

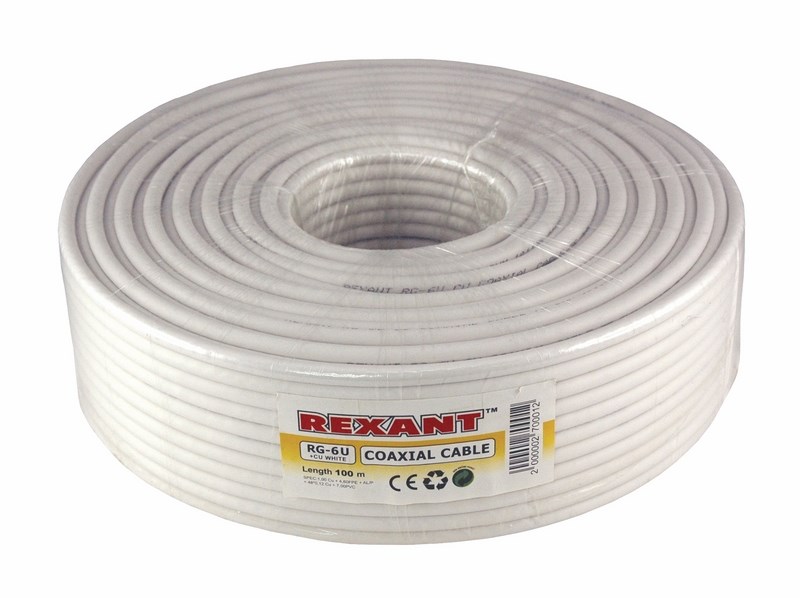

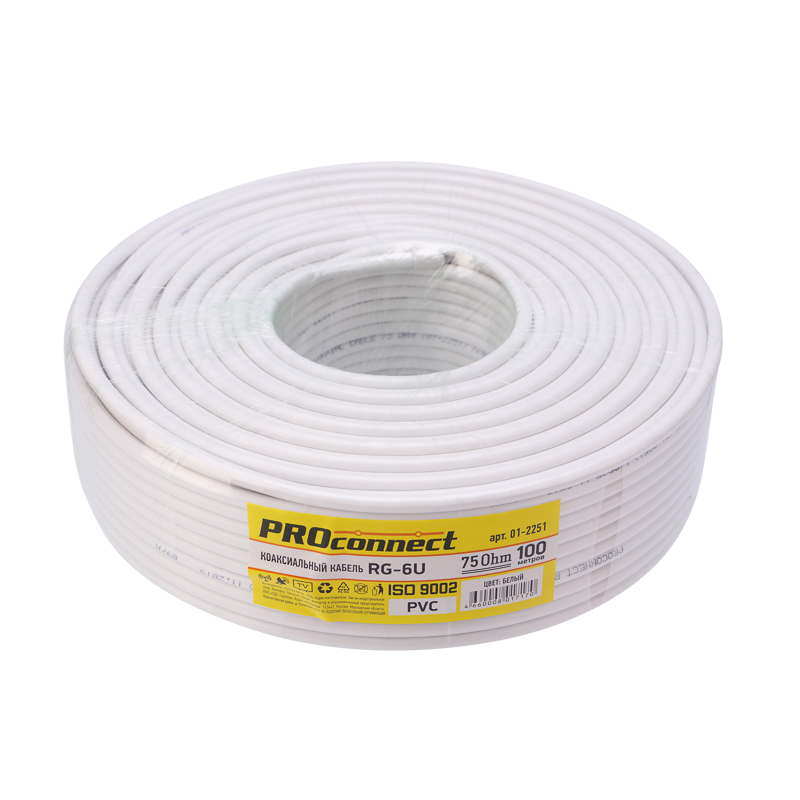

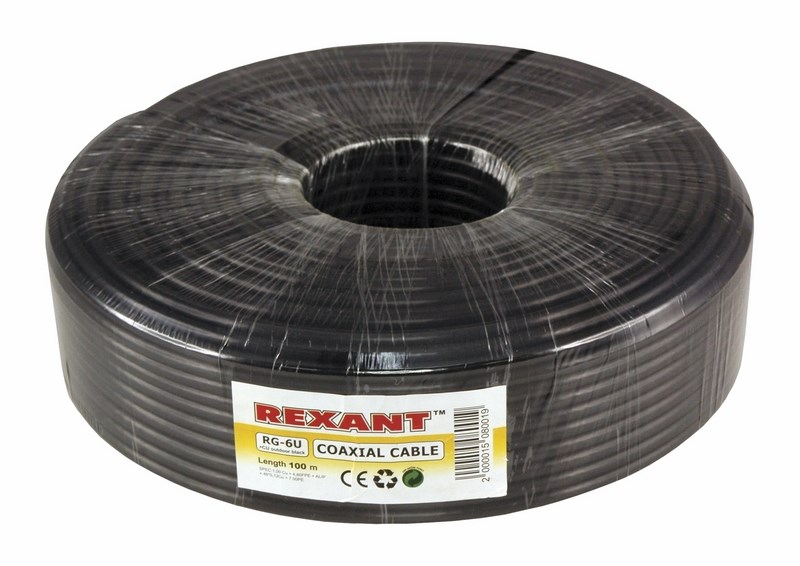

• RG-6 — для телевидения

• RG-11 — для магистральных линий

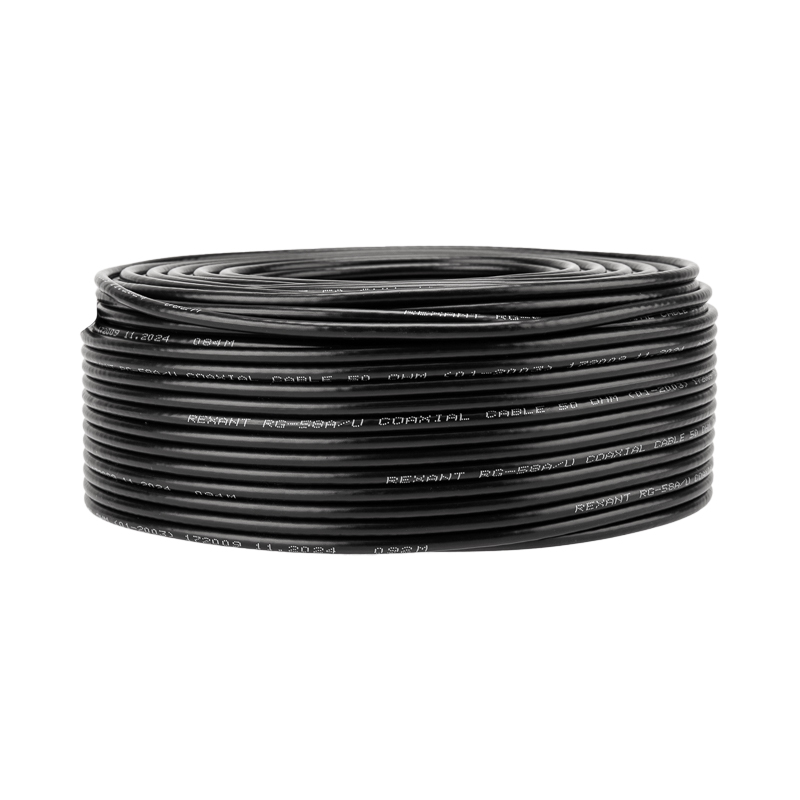

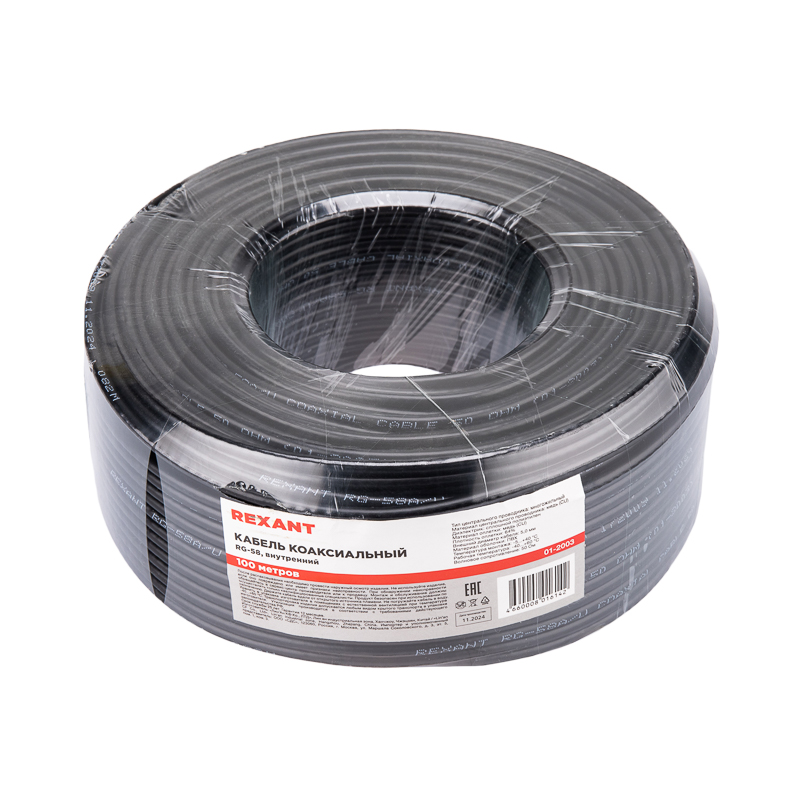

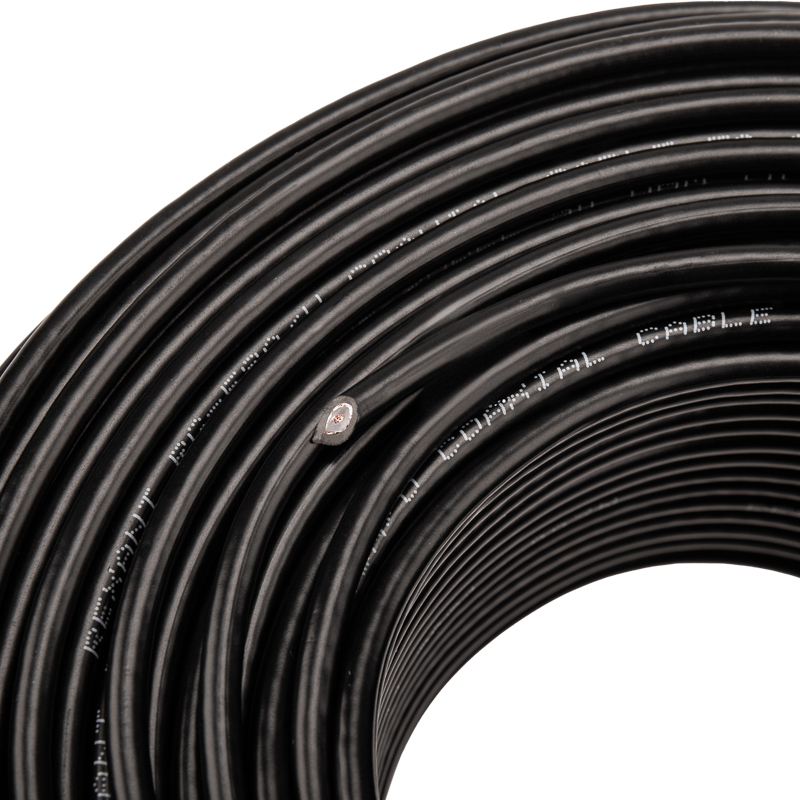

• RG-58 — для радиосвязи

• RG-59 — для видеонаблюдения

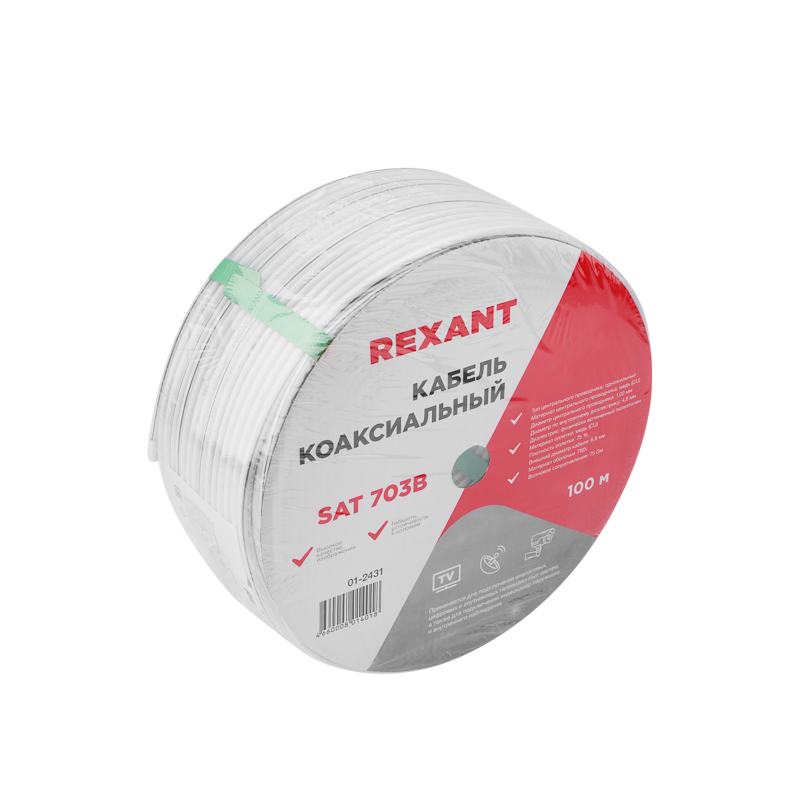

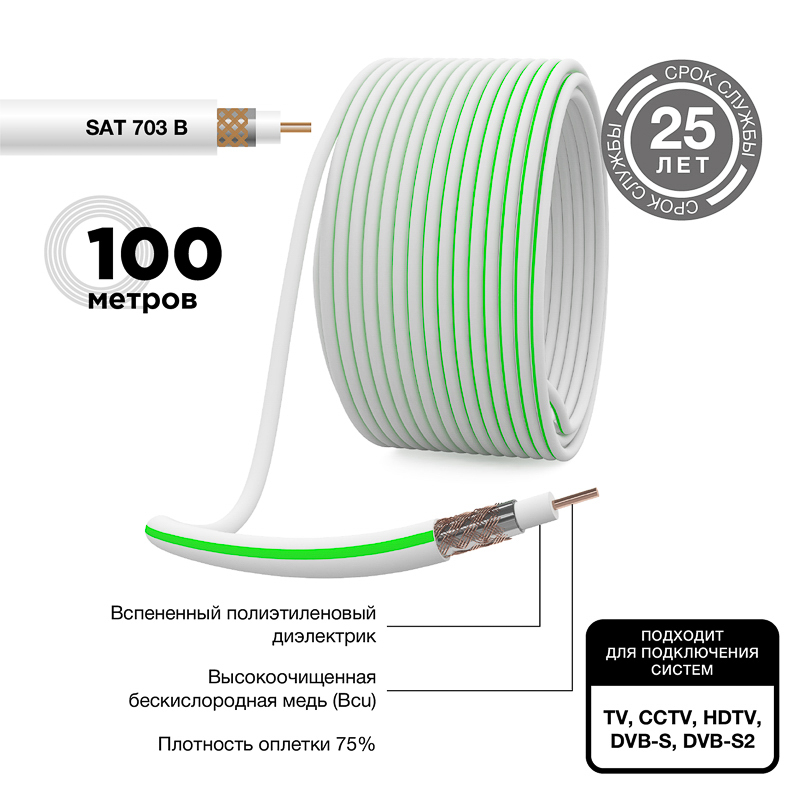

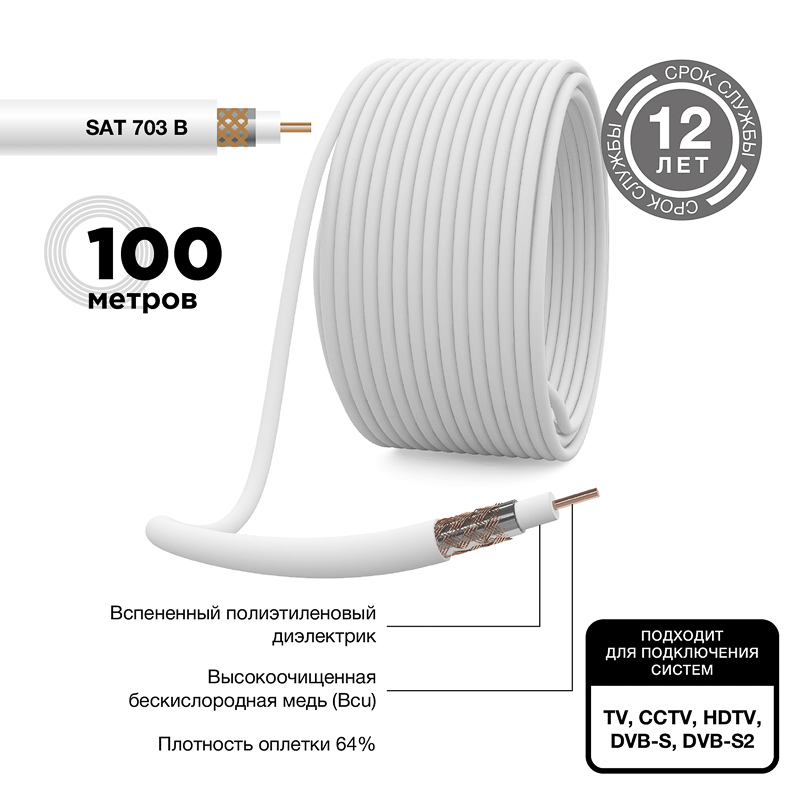

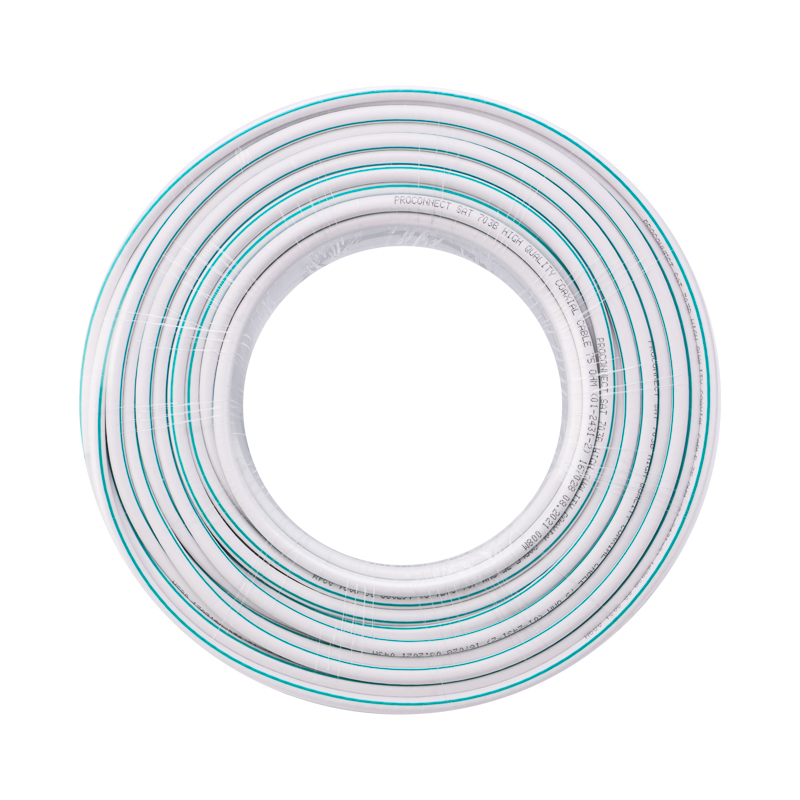

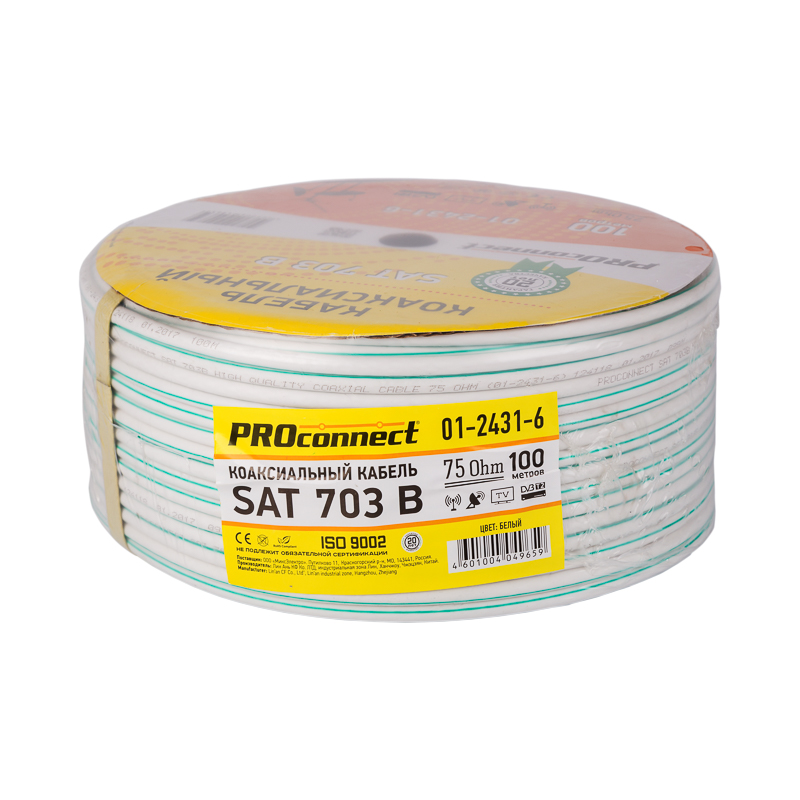

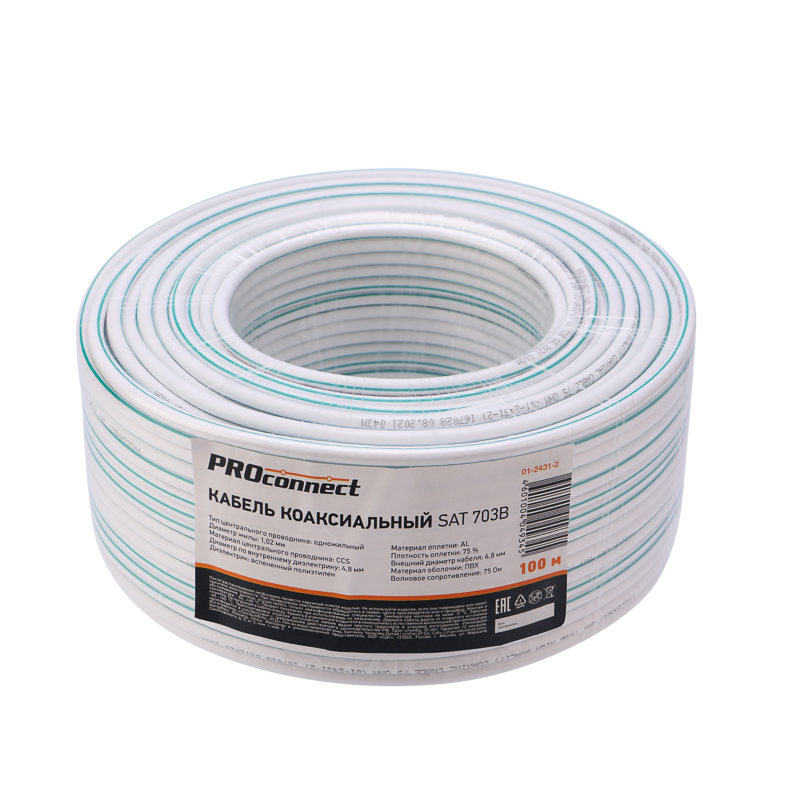

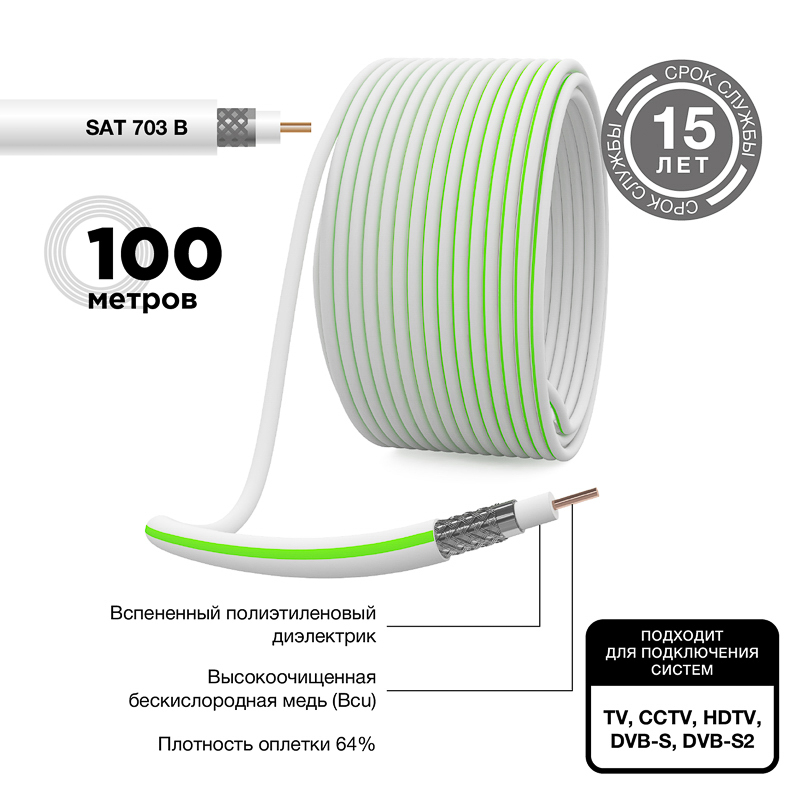

• SAT-703 — для спутникового ТВ

Технические параметры

Важные характеристики:

• Рабочая частота (МГц)

• Погонная емкость (пФ/м)

• Коэффициент затухания (дБ/м)

• Диаметр кабеля (мм)

• Температурный диапазон

Области применения

Сферы использования:

• Телевизионные системы

• Системы видеонаблюдения

• Радиолокационные системы

• Спутниковая связь

• Антенные системы

• Измерительная техника

Особенности монтажа

Правила установки:

• Соблюдение радиусов изгиба

• Защита от механических повреждений

• Правильное заземление

• Контроль качества соединений

• Защита от влаги

Типы разъемов

Стандартные коннекторы:

• BNC

• F-тип

• N-тип

• SMA

• SMB

• TNC

Защита и экранирование

Защитные механизмы:

• Металлическая оплётка

• Фольгированное экранирование

• Двойное экранирование

• Гидроизоляция

Выбор кабеля

Критерии подбора:

• Частота работы

• Длина линии

• Условия эксплуатации

• Тип передаваемого сигнала

• Требования к помехозащищенности

Техническое обслуживание

Регулярные проверки:

• Контроль целостности изоляции

• Проверка разъемов

• Очистка контактов

• Проверка на повреждения

• Измерение параметров сигнала

Популярные производители

Надежные бренды:

• Belden

• Times Microwave

• CommScope

• Andrew

• Rosenberger

• Canare

Стоимость и гарантия

Факторы ценообразования:

• Качество материалов

• Тип экранирования

• Частота работы

• Длина кабеля

• Тип изоляции

• Производитель

Нормативы и стандарты

Основные требования:

• Соответствие ГОСТ

• Наличие сертификатов

• Соответствие международным стандартам

• Соблюдение технических условий
