Кронштейны для светильников уличного освещения (крепление на столб и на стену): разновидности и методика подбора

Кронштейны — конструктивные элементы, обеспечивающие крепление уличных светильников к опорам или стенам. Их правильный подбор гарантирует надёжность монтажа и корректное направление светового потока.

Разновидности кронштейнов

1. По способу крепления

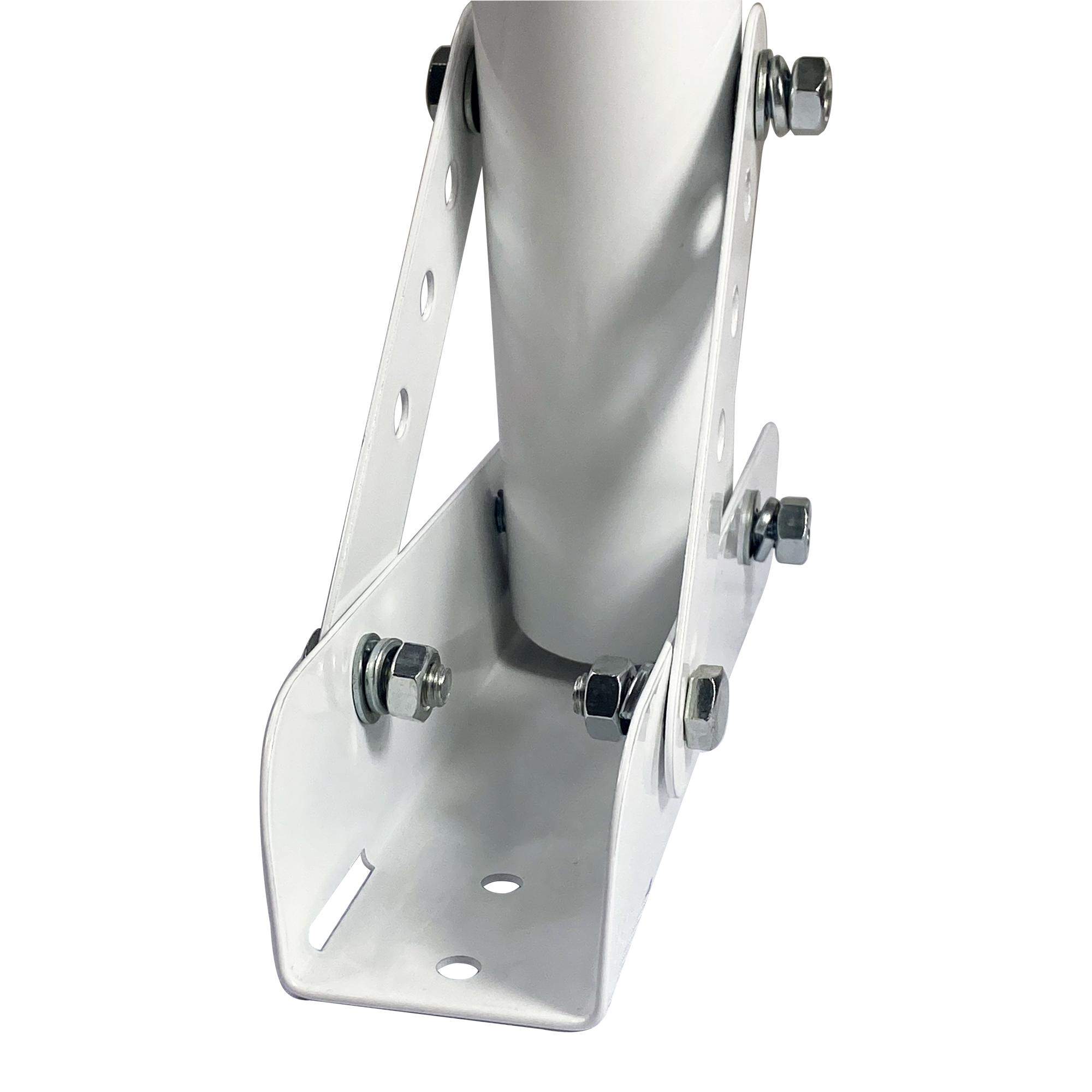

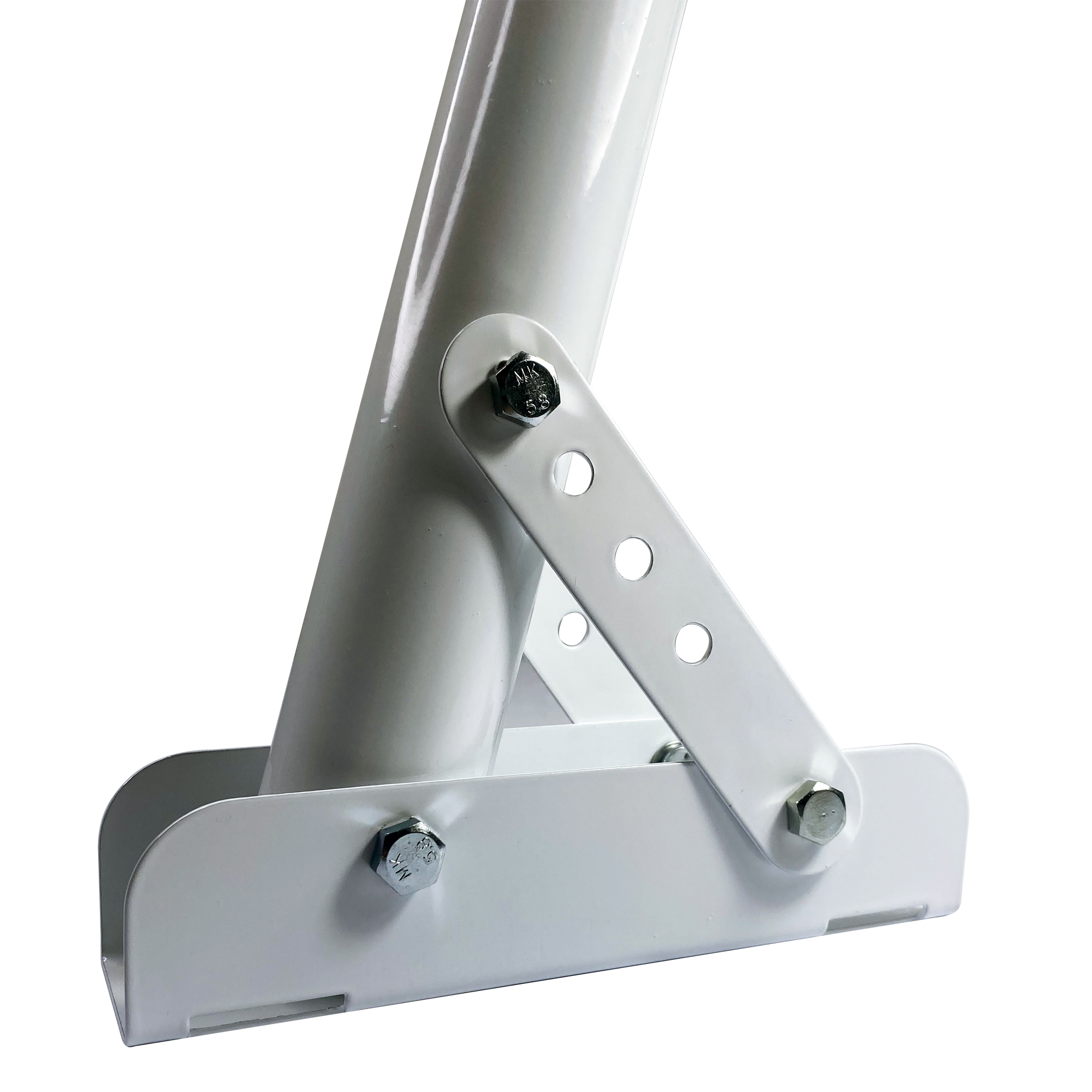

• Приставные (хомутные). Фиксируются на стволе опоры с помощью хомутов, повторяющих контур столба (круглых, квадратных, гранёных). Оптимальны для дополнительного монтажа, когда основная посадочная зона занята.

• Фланцевые. Закрепляются болтами к предварительно установленной на опоре монтажной площадке (фланцу).

• На обечайку. Применяются для конических многогранных и трубчатых опор с верхним диаметром свыше 108 мм. Крепление осуществляется через обечайку (цилиндрический элемент) с фиксацией стопорными болтами.

• Настенные. Монтируются на вертикальные плоскости (стены, заборы) через отверстия в приваренных металлических планках.

2. По конфигурации

• Радиусные. Изготовлены из загнутой под углом металлической трубы (формируется на трубогибе).

• Угловые. Сварные конструкции из двух труб, соединённых под заданным углом.

• Т‑образные. Крестообразные конструкции с возможностью установки светильников сверху и снизу.

• Торшерные. Вертикальная труба для венчающих светильников.

3. По типу светильника

• Консольные. Предназначены для консольных светильников. Поддерживают от 1 до 4 приборов; рожки могут быть однонаправленными или разнонаправленными.

• Торшерные. Рожки ориентированы вверх; применяются в парковых зонах.

• Прожекторные. Для прожекторов; возможны Т‑ или Х‑образные формы.

4. По количеству рожков

• Однорожковые.

• Двухрожковые.

• Трёхрожковые.

• Четырёхрожковые.

Для размещения более 4 светильников используют «корону» — замкнутую конструкцию с круглым или многогранным сечением.

Критерии подбора кронштейна

1. Диаметр посадочного места

• Должен точно соответствовать диаметру опоры или посадочному отверстию светильника.

• Допустимый зазор между хомутом и опорой — не более 2–3 мм (иначе возникает люфт).

• Для нестандартных опор применяют переходные втулки или изготавливают кронштейн по индивидуальным размерам.

2. Максимальная нагрузка

• Кронштейн должен выдерживать:

  • вес светильника;

  • ветровую нагрузку;

  • дополнительные нагрузки (обледенение, снег).

• Ветровую нагрузку рассчитывают по формуле:

  P=0,6×S×V2,

  где S — площадь светильника (м²), V — скорость ветра (м/с).

• Рекомендуется запас прочности 2–3 кратного веса светильника.

3. Угол наклона

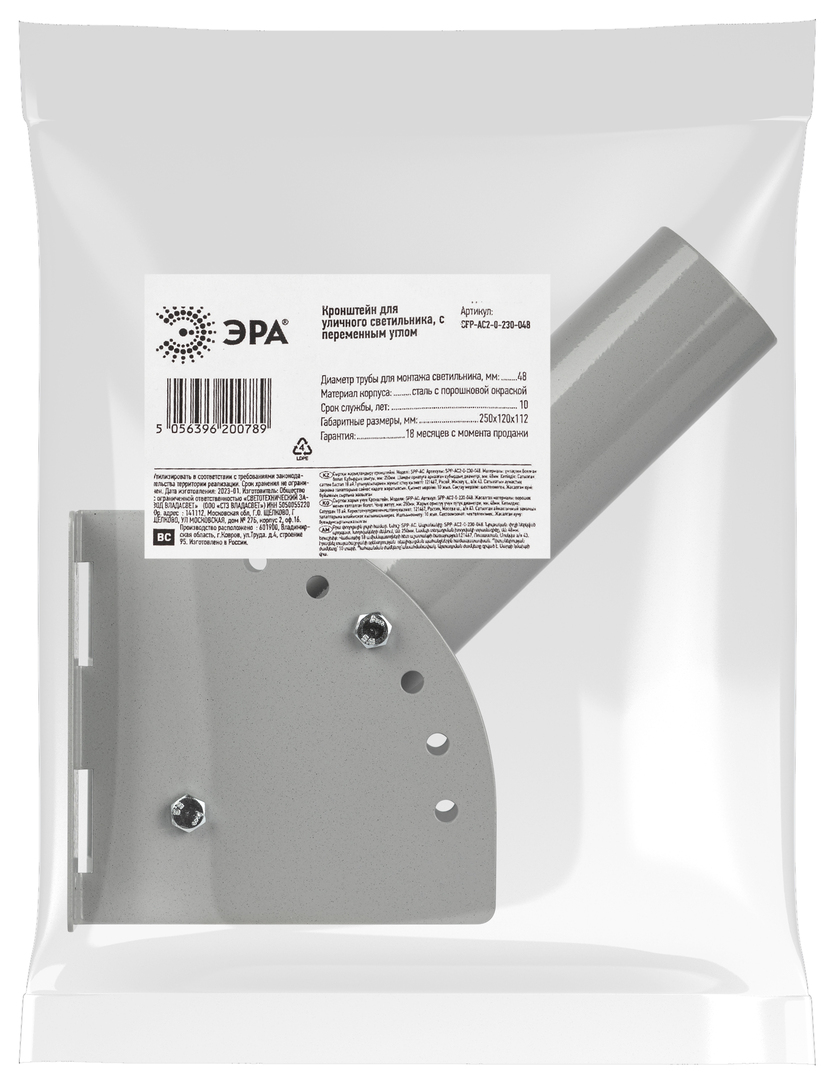

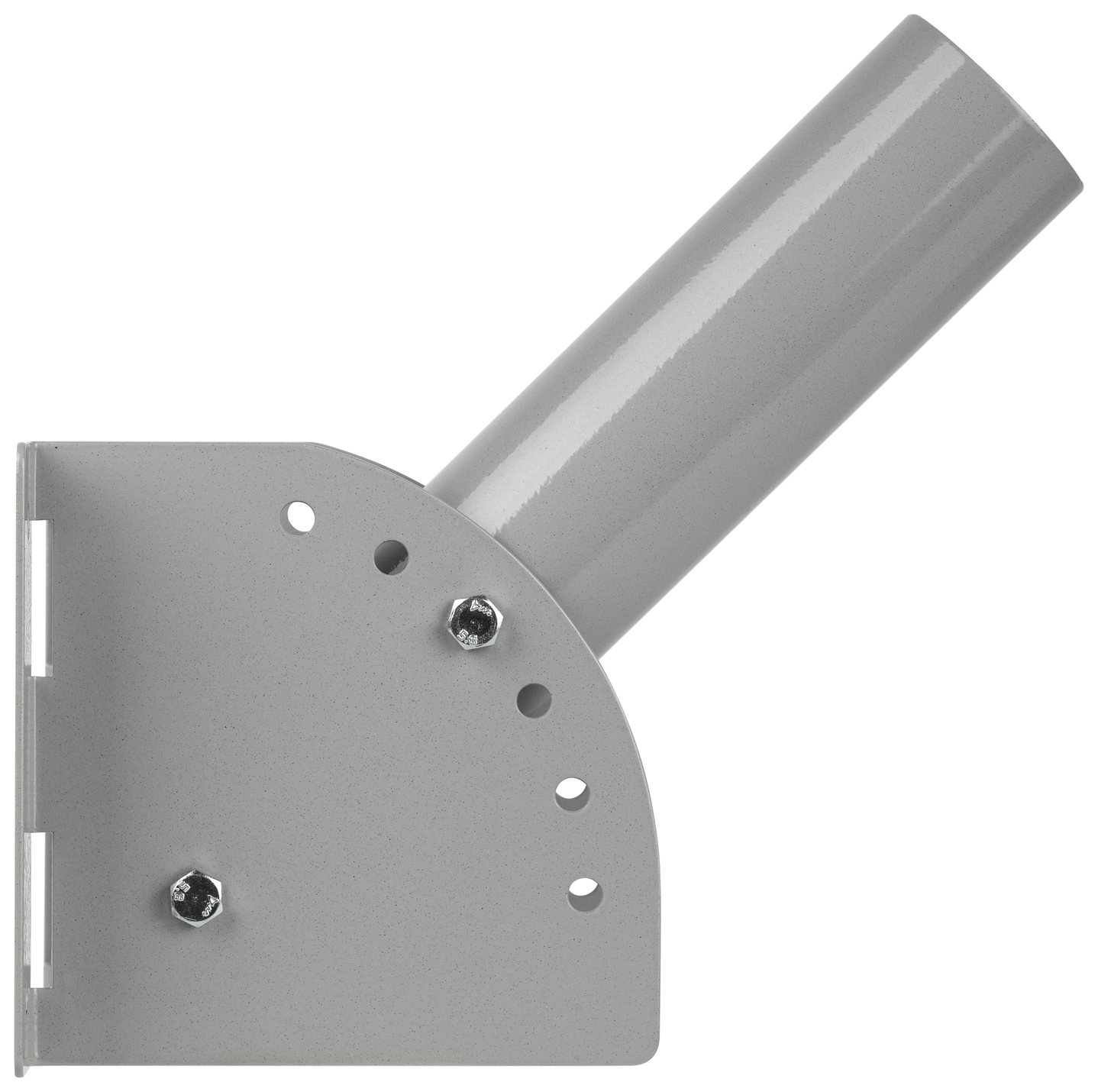

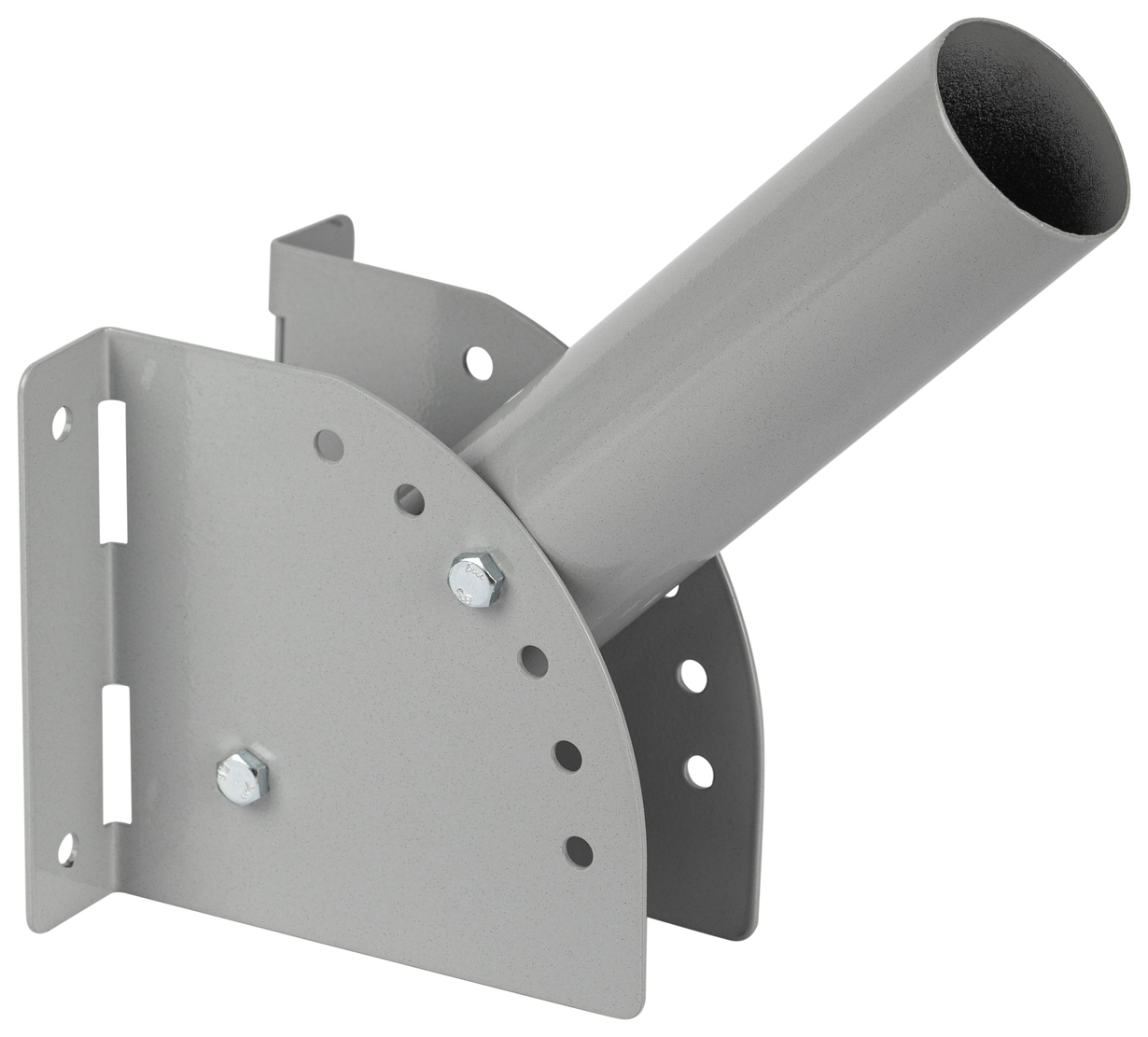

• Может быть фиксированным или регулируемым.

• Типовые значения:

  • для дорог: 0–5°;

  • для пешеходных зон: 10–15°.

4. Вынос (расстояние от посадочного места до вертикальной оси опоры)

• Не должен превышать 1/3 высоты установки светильника.

5. Материал изготовления

• Сталь с антикоррозийным покрытием (горячее цинкование, порошковая окраска) — стандарт для большинства регионов.

• Алюминий — лёгкий, устойчив к коррозии; подходит для влажных и прибрежных зон.

• Чугун — прочный, но тяжёлый; требует качественного защитного покрытия.

6. Климатические условия

• Для ветреных регионов — усиленная конструкция.

• Для влажных зон и морского климата — материалы с высокой коррозионной стойкостью (алюминий, нержавеющая сталь).

• Учитывайте диапазон рабочих температур (обычно от −40 °C до +60 °C).

7. Совместимость со светильником

• Проверьте соответствие:

  • габаритов светильника;

  • диаметра посадочного места;

  • типа крепления.

8. Тип стены (для настенных кронштейнов)

• Подбирайте крепёжные элементы (анкеры, дюбели) под материал стены.

• При монтаже на утеплённые фасады используйте специальные проходные элементы.

9. Эстетические требования

• В исторических зонах, парках и на фасадах зданий кронштейн должен соответствовать архитектурному стилю.

• Учитывайте цвет и форму конструкции.

Рекомендации по выбору

1. Изучите технические характеристики светильника (вес, габариты, тип крепления).

2. Оцените условия монтажа:

   • материал и диаметр опоры/стены;

   • высоту установки;

   • ветровую и снеговую нагрузку;

   • климатическую зону.

3. Определите требуемый тип кронштейна:

   • по способу крепления (приставной, фланцевый, настенный и т. д.);

   • по конфигурации (радиусный, угловой, Т‑образный);

   • по количеству рожков.

4. Проверьте грузоподъёмность — максимальная нагрузка кронштейна должна превышать вес светильника на 20–30 %.

5. Убедитесь в наличии защиты:

   • степень IP не ниже IP54;

   • антикоррозийное покрытие (для уличных условий).

6. Подготовьте инструменты и крепёж:

   • дюбели, саморезы, анкеры (в зависимости от материала стены/опоры);

   • уровень, дрель, гаечные ключи.

Типичные ошибки

• Игнорирование ветровой нагрузки — риск деформации или обрыва кронштейна.

• Несовпадение диаметров — люфт и нестабильность светильника.

• Отсутствие антикоррозийной защиты — сокращение срока службы.

• Неправильный угол наклона — неэффективное освещение.

• Экономия на крепёже — ослабление соединения со временем.

Вывод

Правильный подбор кронштейна требует учёта:

• технических параметров светильника (вес, диаметр, тип крепления);

• условий эксплуатации (климат, ветровая нагрузка);

• особенностей монтажа (материал опоры/стены, высота);

• эстетических требований.

При сомнениях проконсультируйтесь со специалистом или запросите рекомендации у производителя светильника.
