Фотореле для систем освещения: устройство, принцип работы и применение

1. Что такое фотореле

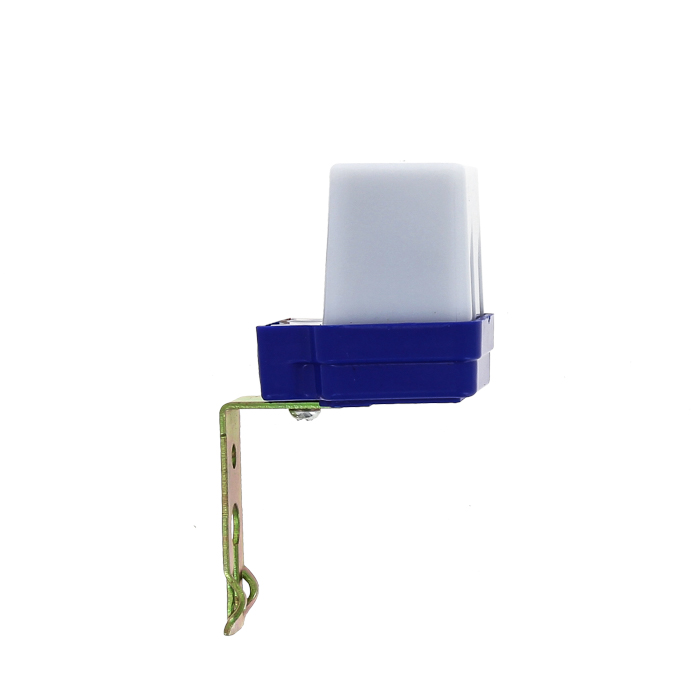

Фотореле (датчик «день-ночь») — это светочувствительное устройство для автоматического управления освещением. Оно включает светильники при снижении освещённости до критического уровня и отключает их при достаточном естественном освещении.

Основное назначение — экономия электроэнергии за счёт упорядочения светового режима.

2. Принцип работы

Фотореле работает на основе фоточувствительного элемента, который изменяет свои параметры в зависимости от уровня освещённости:

• Фоторезисторы — меняют сопротивление при изменении освещённости.

• Фотодиоды — преобразуют световую энергию в электрический сигнал.

• Фототранзисторы — усиливают сигнал от падающего света.

• Фотосимисторы — работают на взаимодействии гармоник.

Алгоритм работы:

1. Датчик фиксирует уровень освещённости.

2. При падении ниже порога компаратор подаёт сигнал на коммутатор.

3. Коммутатор включает/отключает нагрузку (освещение).

4. В режиме ожидания система ждёт изменения освещённости.

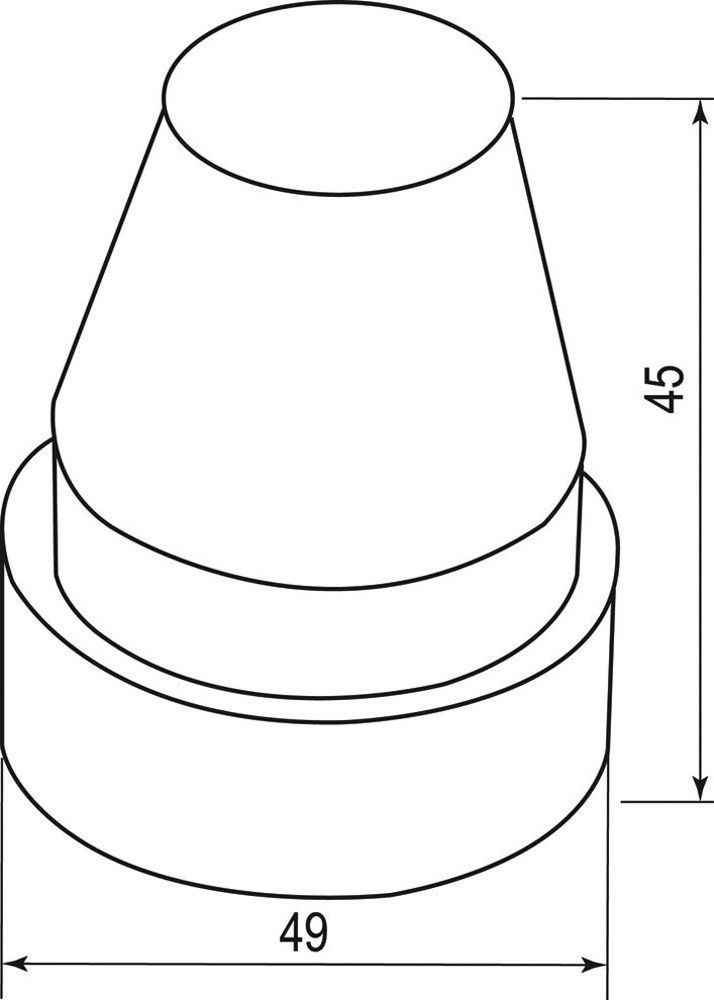

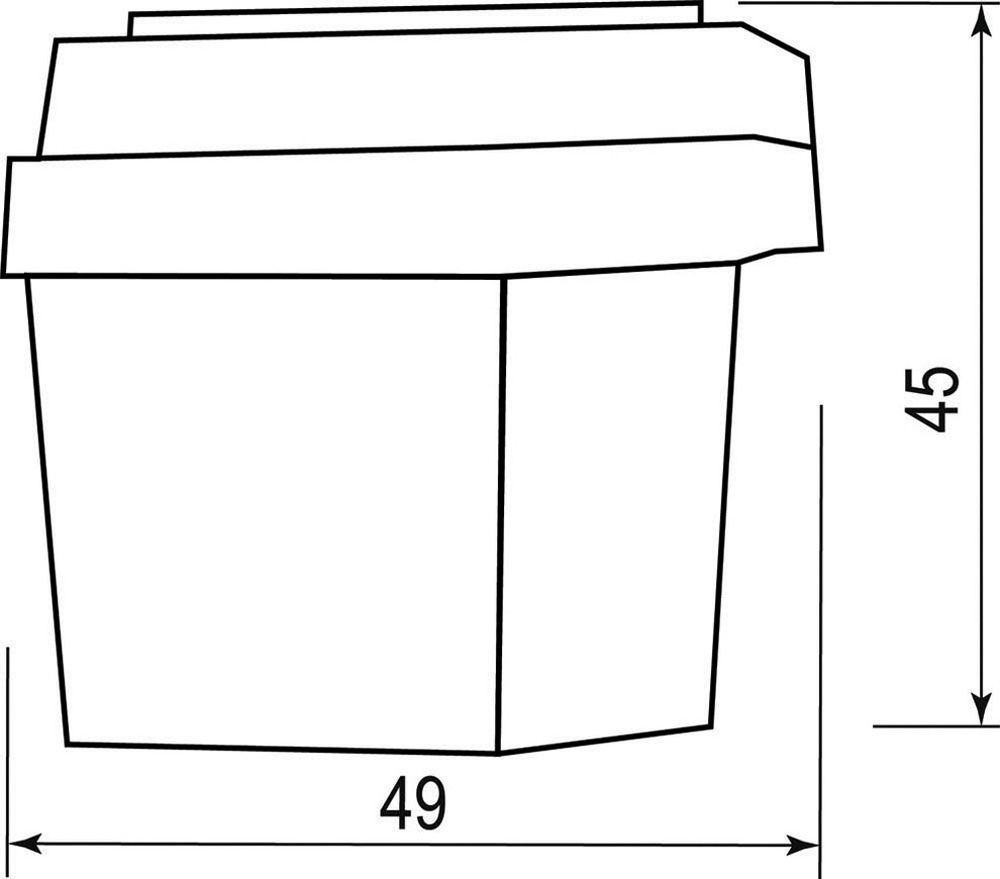

3. Конструктивные элементы

Типовая схема фотореле включает:

• фоточувствительный элемент;

• усилитель сигнала;

• пороговый компаратор;

• коммутирующее устройство;

• корпус с защитой от внешних воздействий.

4. Виды фотореле

По расположению датчика:

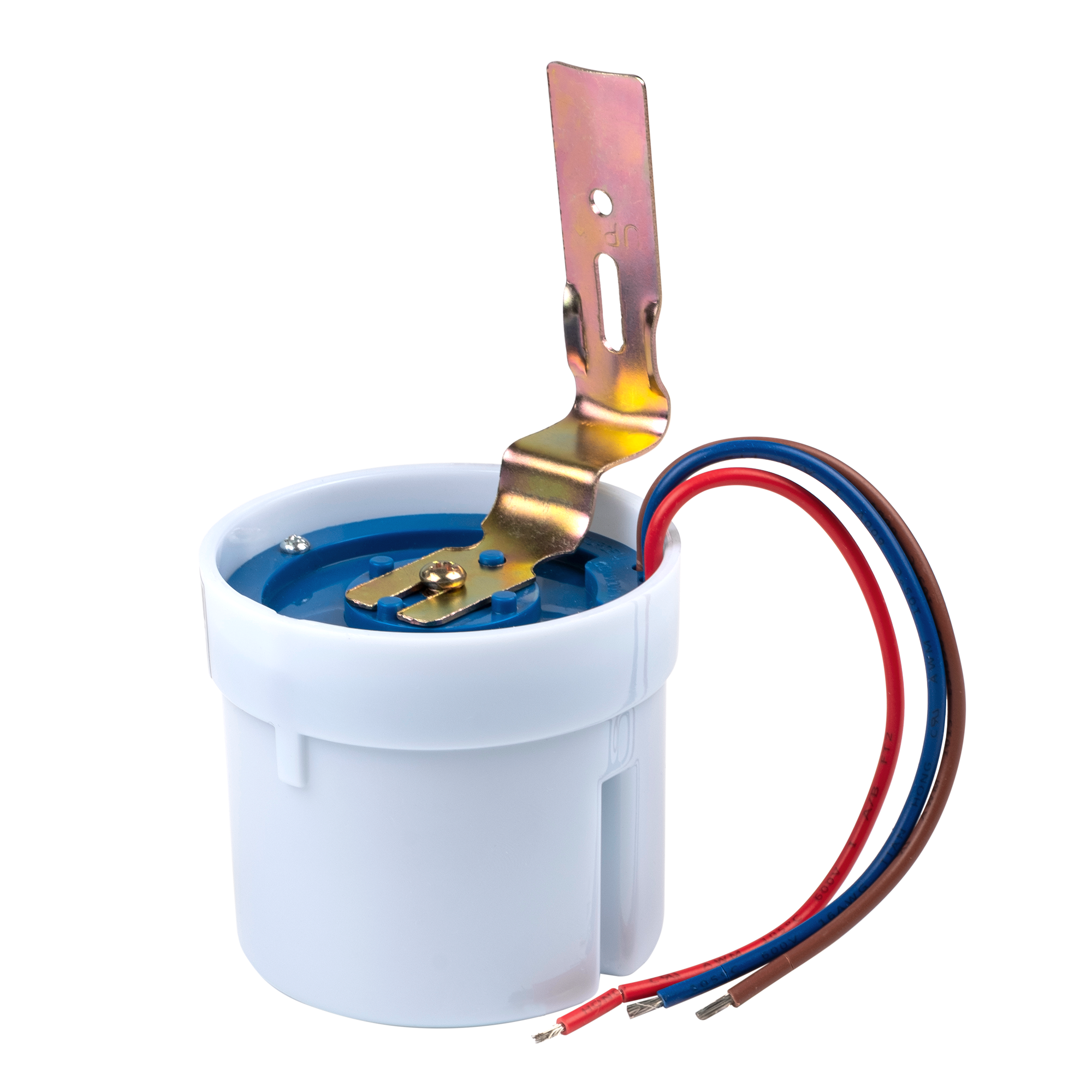

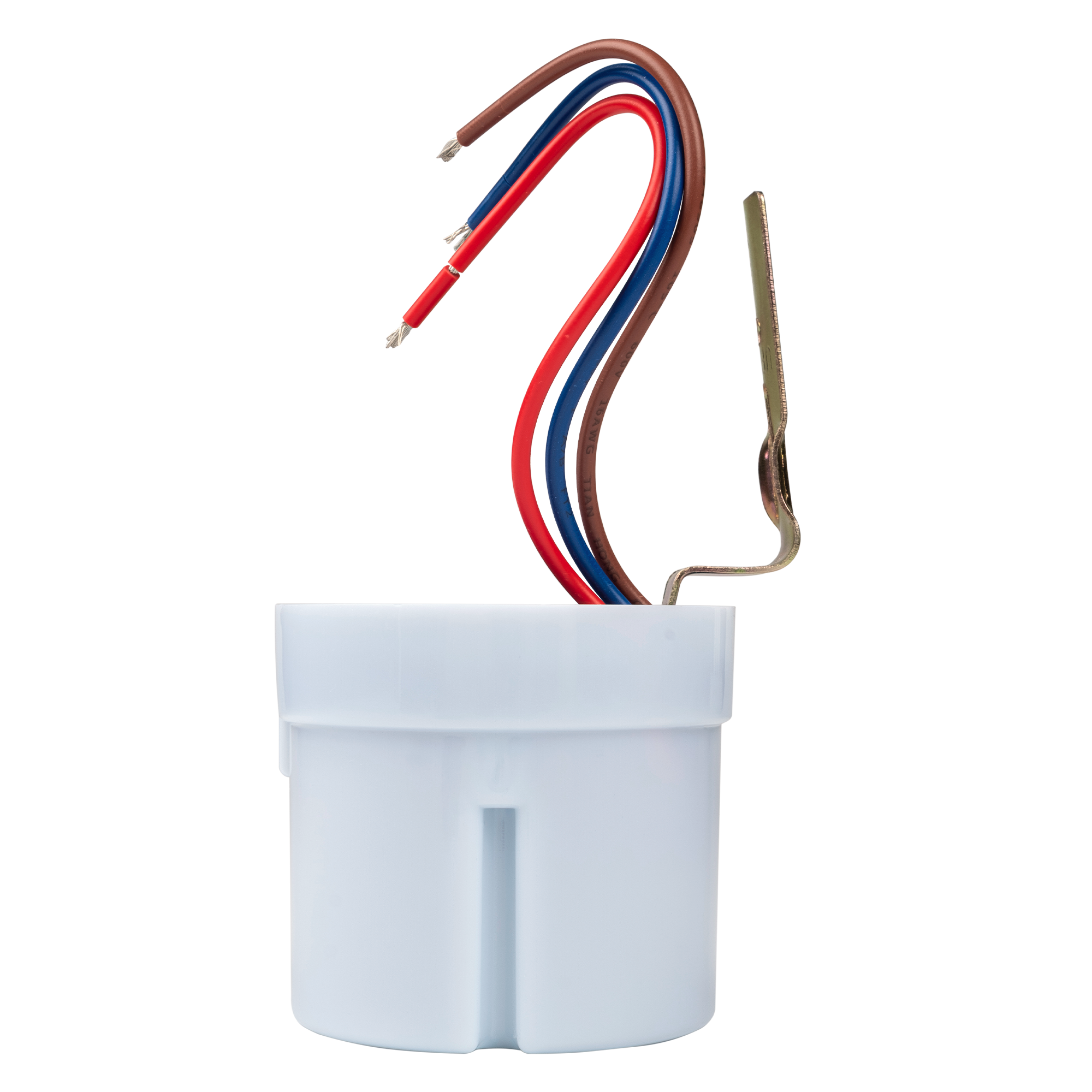

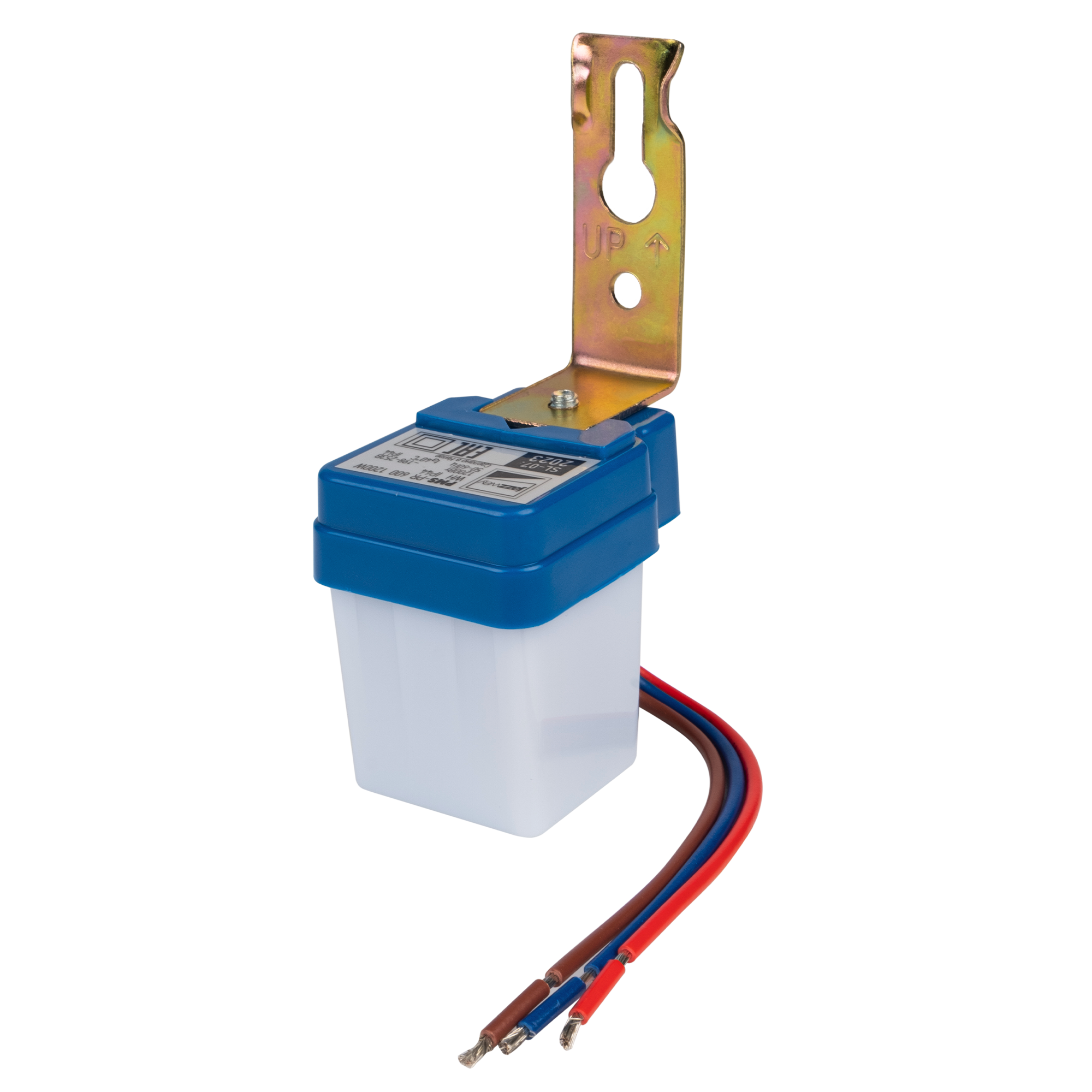

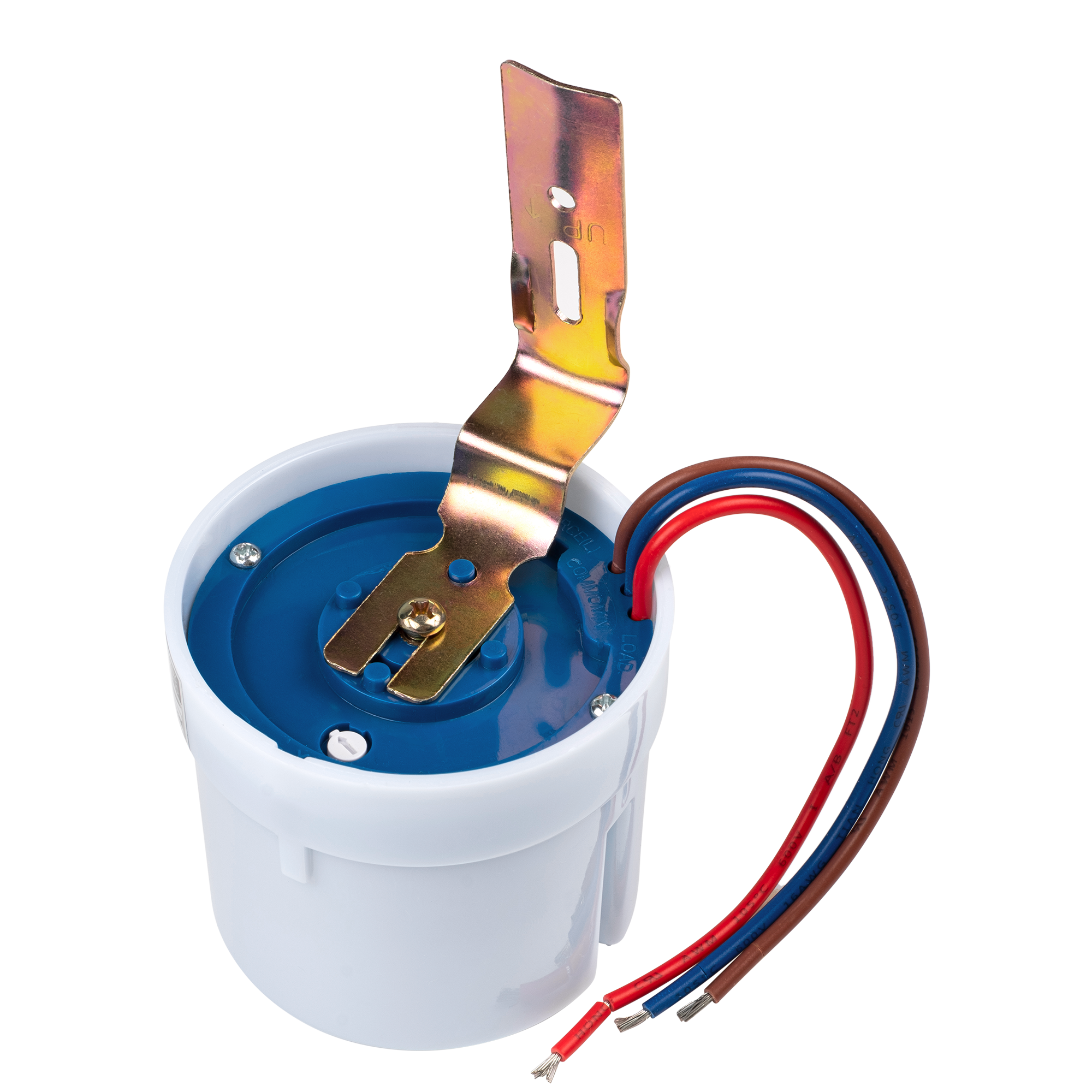

• со встроенным фотоэлементом (цельная конструкция);

• с выносным датчиком (блок управления и датчик разделены, расстояние до 150 м).

По функциональным возможностям:

• с ручной регулировкой порога срабатывания;

• с автоматической настройкой уровня освещённости;

• с таймером для задержки включения/выключения;

• с датчиком движения (включает свет только при движении в темноте);

• программируемые (задание графика работы по дням/времени);

• с цифровой индикацией текущих параметров.

По способу монтажа:

• бытовые (на горизонтальные поверхности);

• модульные (на DIN-рейку в электрощитах);

• для уличного применения (с повышенной защитой).

5. Основные характеристики

• Чувствительность — минимальный уровень освещённости для срабатывания (в люксах).

• Температурный диапазон — условия эксплуатации (обычно от –25°C до +50°C).

• Степень защиты — IP44 и выше для уличного применения.

• Коммутируемый ток — максимальная нагрузка (рассчитывается по сумме мощностей ламп).

• Напряжение питания — обычно 220–240 В.

• Задержка срабатывания — возможность настройки времени включения/выключения.

6. Области применения

• уличное освещение (дворы, парковки, дороги);

• архитектурная и декоративная подсветка;

• освещение охраняемых территорий;

• промышленные и складские помещения;

• бытовые системы освещения;

• системы безопасности и сигнализации;

• автоматизация полива в садах и огородах.

7. Преимущества использования

• Экономия электроэнергии — свет включается только при необходимости.

• Автоматизация — отсутствие ручного управления.

• Удобство — не требуется контроль времени включения/выключения.

• Надёжность — простая конструкция без подвижных частей.

• Гибкость настройки — регулировка порога срабатывания и времени работы.

• Универсальность — применение в разных условиях и для различных задач.

8. Правила установки и эксплуатации

Требования к месту установки:

• отсутствие искусственного освещения рядом с датчиком;

• защита от прямых солнечных лучей и теней от объектов;

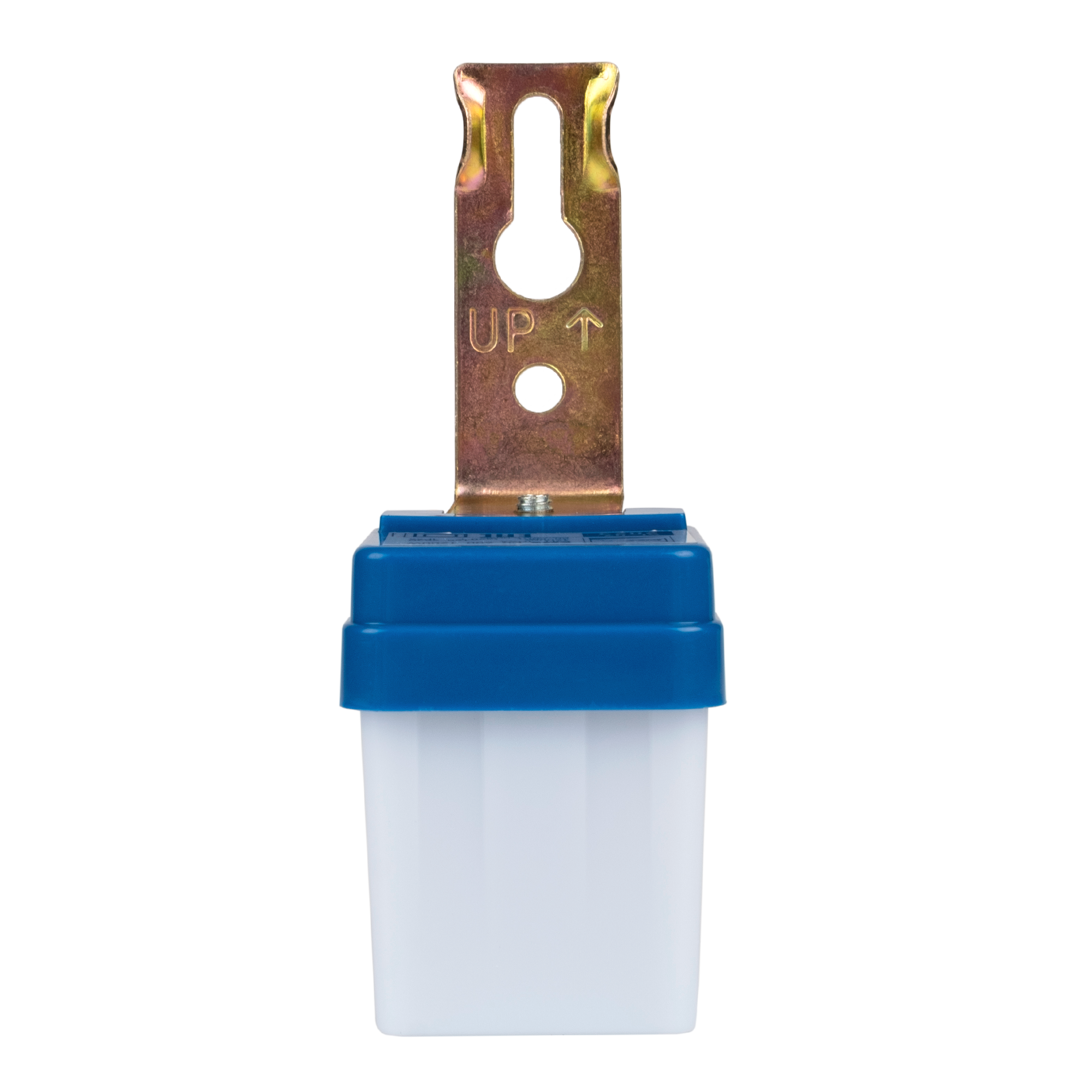

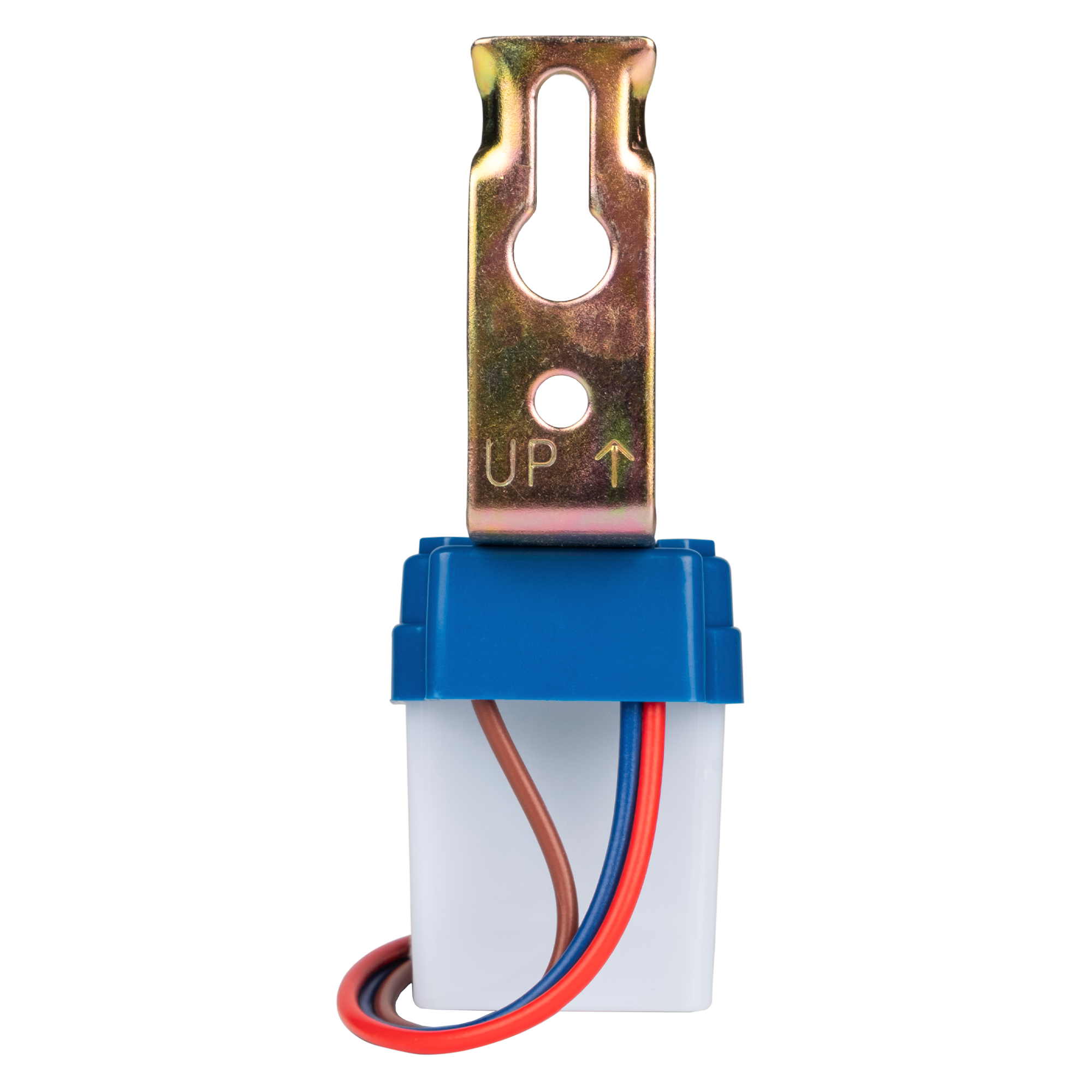

• соблюдение ориентации устройства (не переворачивать);

• учёт степени защиты от влаги и пыли;

• исключение воздействия химически активных сред.

Порядок подключения:

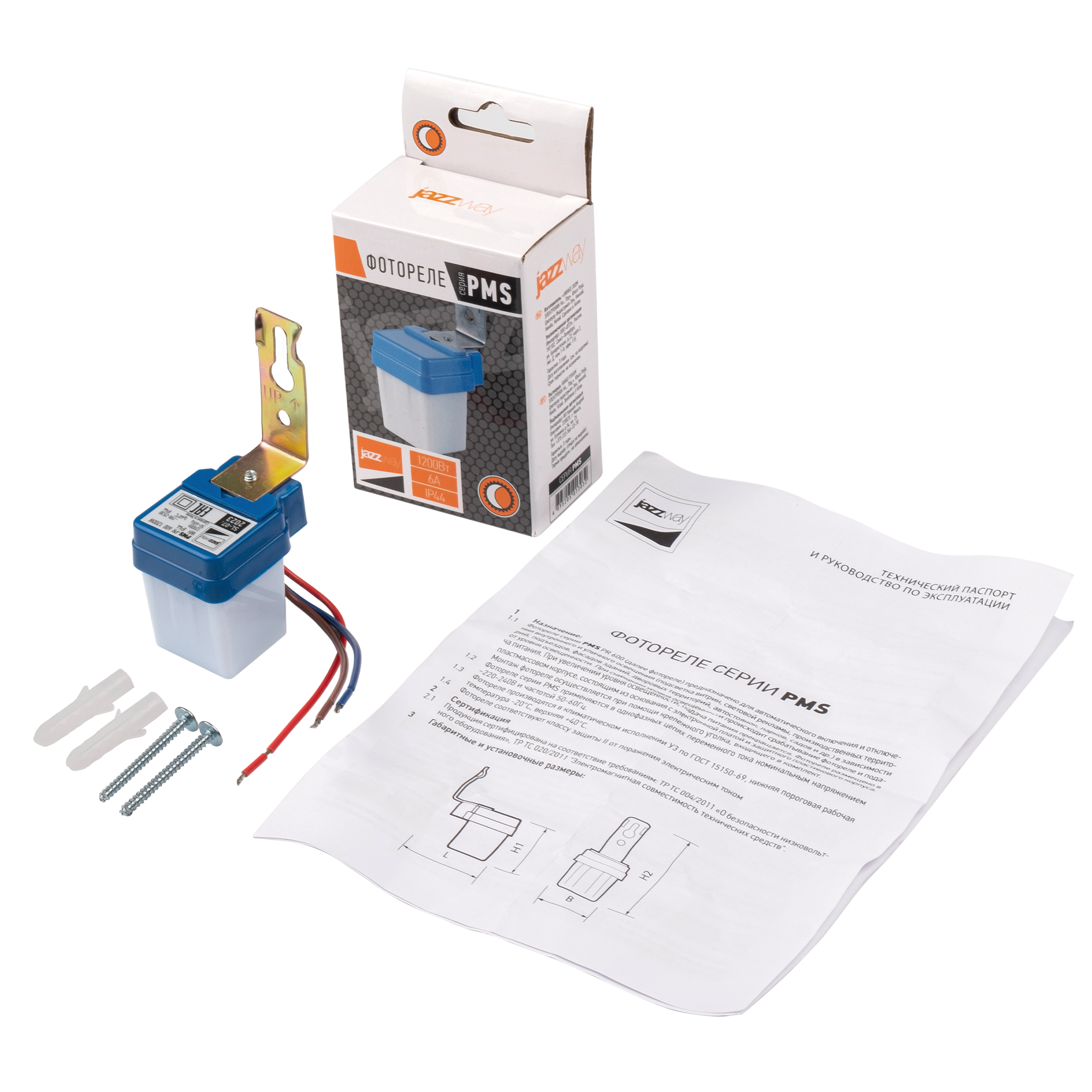

1. Ознакомиться с инструкцией и схемой подключения.

2. Закрепить устройство в соответствии с типом монтажа.

3. Подключить провода к клеммам согласно маркировке.

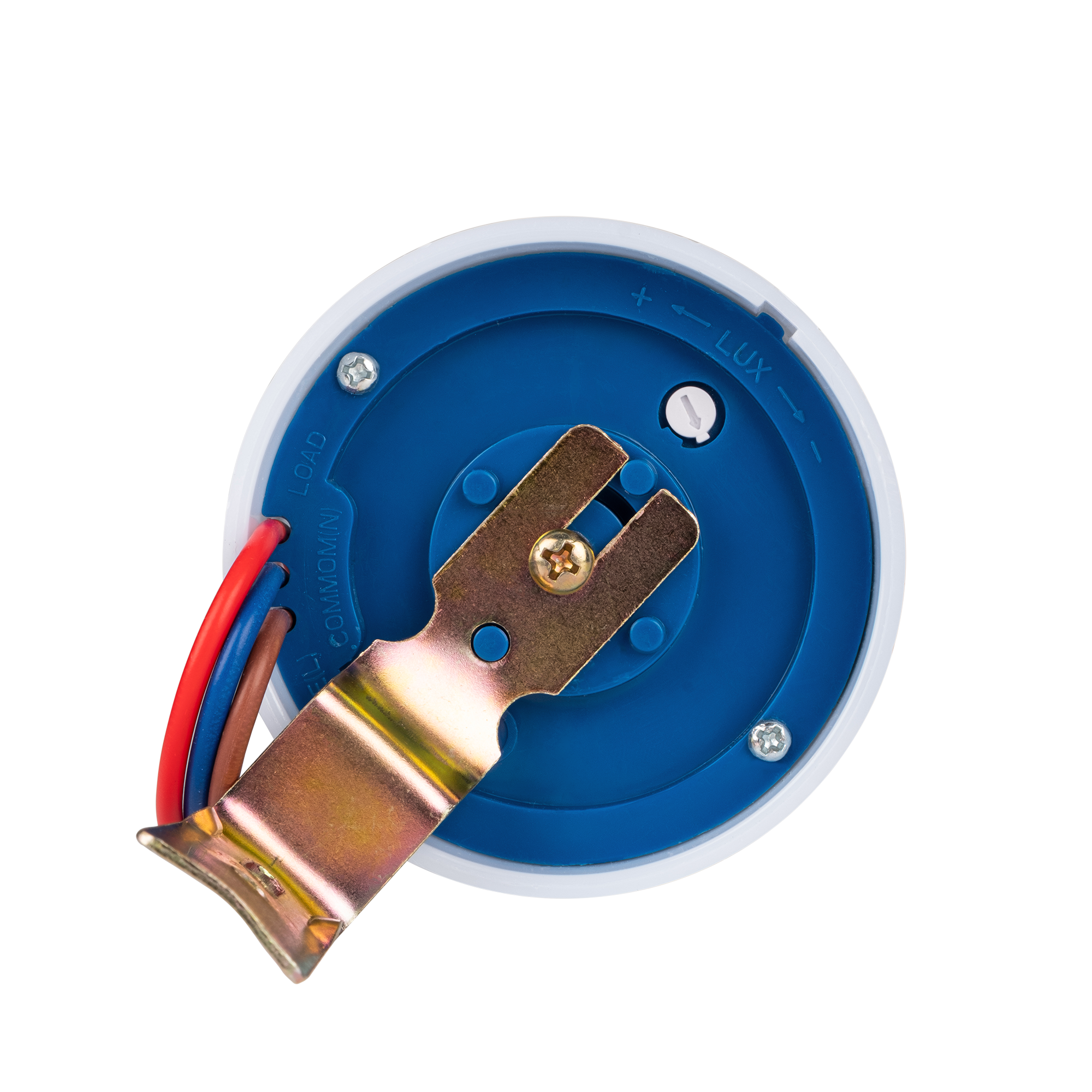

4. Настроить порог срабатывания (при наличии регулятора).

5. Проверить работу в разное время суток.

9. Выбор фотореле: ключевые критерии

1. Тип установки (встроенный/выносной датчик).

2. Степень защиты (IP44 для улицы, IP20 для помещений).

3. Коммутируемая мощность (соответствие нагрузке).

4. Чувствительность и порог срабатывания.

5. Дополнительные функции (таймер, датчик движения, программирование).

6. Температурный режим эксплуатации.

7. Способ монтажа (на поверхность/DIN-рейку).

8. Наличие регулировки порога включения.

9. Производитель и гарантия.

10. Типичные ошибки при установке

• размещение рядом с источниками искусственного света;

• установка в зоне теней от деревьев или конструкций;

• неправильный расчёт коммутируемой мощности;

• игнорирование степени защиты для уличных условий;

• некорректная настройка порога срабатывания;

• нарушение полярности при подключении;

• эксплуатация в неподходящем температурном режиме.
