Щитовое оборудование: виды, характеристики и применение
Общая информация
Щитовое оборудование — это комплекс технических средств, предназначенных для приема, распределения и учета электроэнергии, а также защиты электрических цепей.
Основные виды щитового оборудования
По назначению:
-
ВРУ (вводно-распределительные устройства)
-
ГРЩ (главные распределительные щиты)
-
ЩО (щиты освещения)
-
ЩС (щиты силовые)
-
ЩУ (щиты управления)
-
ЩП (щиты противопожарные)
Конструктивные особенности
Основные элементы:
-
Корпус щита
-
Автоматические выключатели
-
Устройства защиты
-
Счетчики электроэнергии
-
Шины и клеммники
-
Монтажные элементы
Технические характеристики
Ключевые параметры:
-
Номинальное напряжение (220В/380В)
-
Номинальный ток
-
Степень защиты (IP20-IP54)
-
Климатическое исполнение
-
Момент затяжки клемм
-
Габаритные размеры
Материалы изготовления
Основные материалы:
-
Металлические корпуса (оцинкованная сталь)
-
Пластиковые корпуса
-
Композитные материалы
Сферы применения
Области использования:
-
Жилые здания
-
Промышленные объекты
-
Коммерческие помещения
-
Административные здания
-
Объекты инфраструктуры
Преимущества современного щитового оборудования
-
Надежность конструкции
-
Безопасность эксплуатации
-
Удобство монтажа
-
Модульность конструкции
-
Возможность модернизации
Требования к установке
Основные правила:
-
Соблюдение норм ПУЭ
-
Правильная маркировка
-
Обеспечение доступа для обслуживания
-
Защита от механических повреждений
-
Контроль температурного режима
Комплектация щитов
Базовое оснащение:
-
Автоматические выключатели
-
Устройства защитного отключения (УЗО)
-
Дифференциальные автоматы
-
Счетчики электроэнергии
-

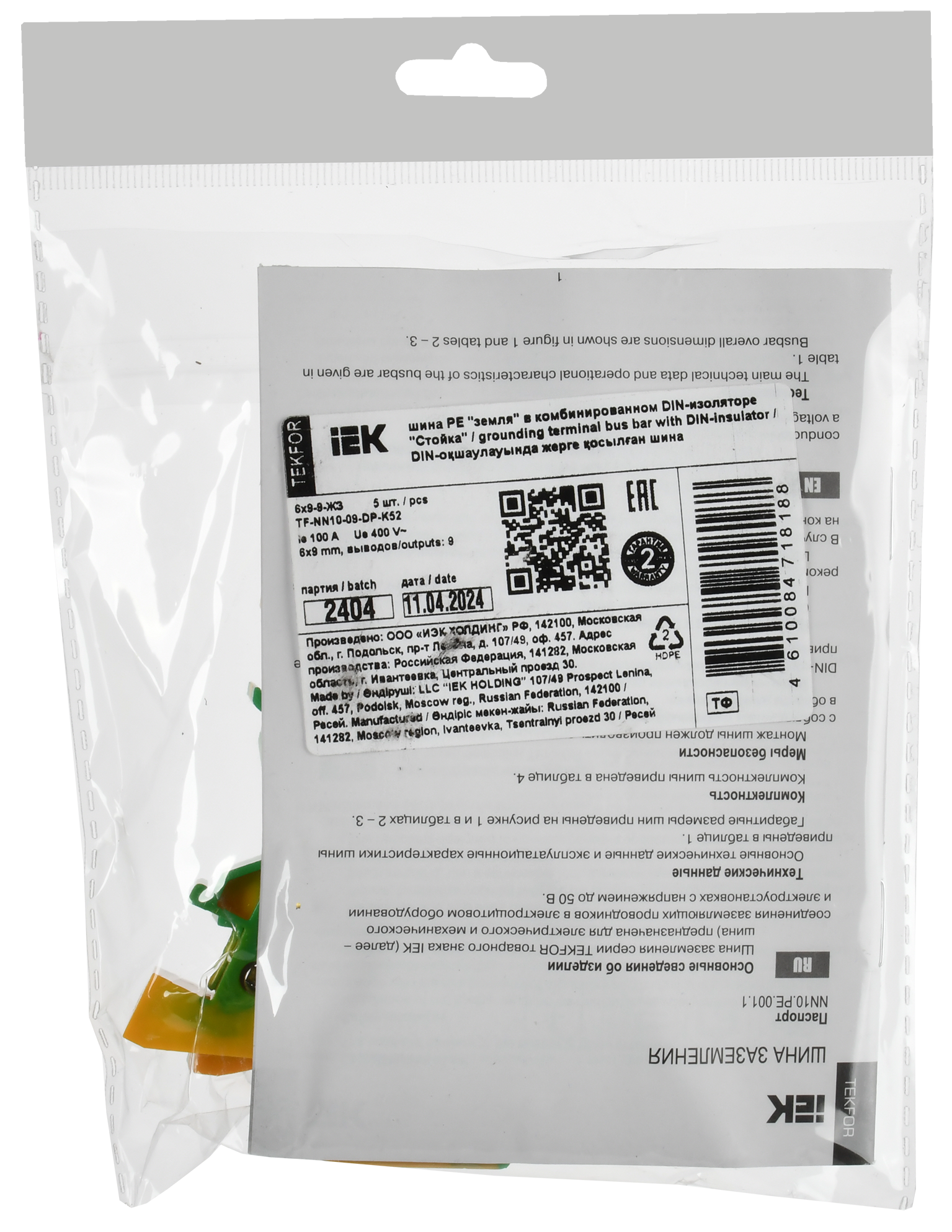

Шины заземления и нулевые шины
-
Монтажные рейки
Производители
Ведущие бренды:
-
ABB
-
Schneider Electric
-
IEK
-
Hager
-
EKF
-
TDM
Стоимость оборудования
Факторы ценообразования:
-
Тип щита
-
Габаритные размеры
-
Комплектация
-
Производитель
-
Степень защиты
Техническое обслуживание
Периодичность проверок:
-
Визуальный осмотр
-
Проверка надежности контактов
-
Контроль работы защитных устройств
-
Измерение сопротивления изоляции
Типичные неисправности
Основные проблемы:
-
Перегрев контактов
-
Выход из строя автоматов
-
Повреждение изоляции
-
Коррозия металлических частей
-
Нарушение заземления
Правила выбора
Критерии подбора:
-
Мощность нагрузки
-
Количество групп
-
Условия эксплуатации
-
Требования безопасности
-
Бюджет
Щитовое оборудование является важнейшим элементом любой электрической системы. Правильный выбор и установка обеспечивают надежную и безопасную работу электроустановок на протяжении всего срока службы.
