Трубка ХВТ

Трубка ХВТ (кембрик ТВ-40): характеристики и применение

Общее описание

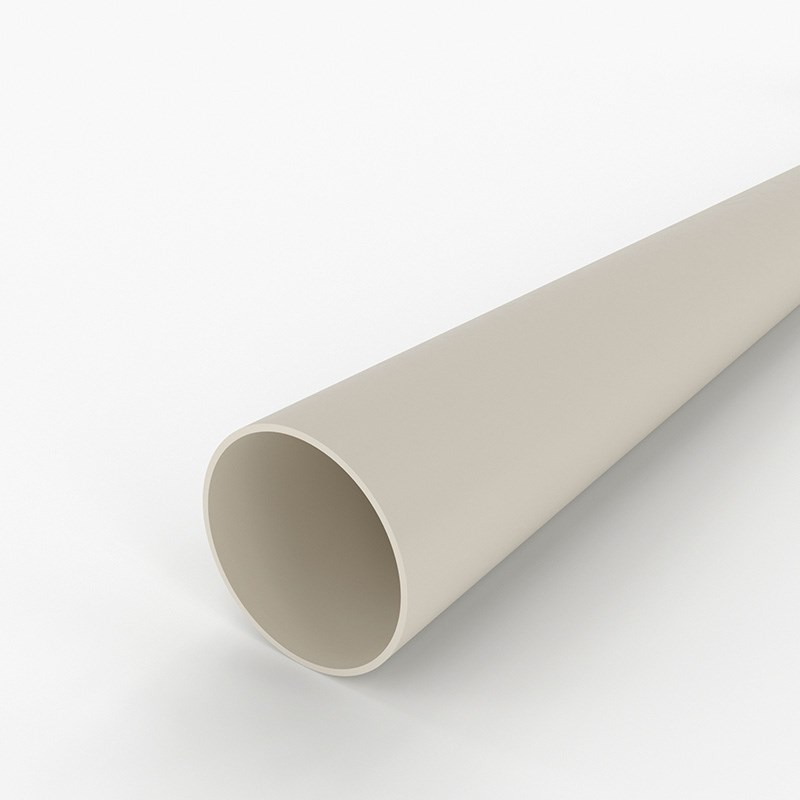

Кембрик ТВ-40 (трубка ХВТ) — это электроизоляционный материал в виде термоусаживаемой трубки из поливинилхлоридного пластиката, предназначенный для изоляции и маркировки электрических проводов и соединений.

Технические характеристики

Основные параметры:

• Температурный режим: от -40°C до +70°C

• Диэлектрическая прочность: не менее 25 кВ/мм

• Удельное сопротивление: 10^12 Ом·м

• Толщина стенки: 0,3-0,5 мм

• Коэффициент усадки: 2:1

Конструкция и материалы

Состав:

• Основа — поливинилхлоридный пластикат

• Термоусаживаемая структура

• Изоляционные свойства

Области применения

Основные сферы использования:

• Изоляция электрических соединений

• Защита проводов от механических повреждений

• Маркировка проводников

• Герметизация стыков

• Восстановление изоляции

• Защита от коррозии

Преимущества

Ключевые достоинства:

• Высокая термостойкость

• Отличная электроизоляция

• Устойчивость к маслам и химическим веществам

• Простота монтажа

• Долговечность

• Возможность цветовой маркировки

Правила монтажа

Порядок установки:

1. Очистка поверхности от загрязнений

2. Подбор размера трубки

3. Нагрев до температуры усадки

4. Равномерное распределение усадочного материала

5. Охлаждение до полного затвердевания

Виды и размеры

Типоразмеры:

• Внутренний диаметр до усадки: от 1,5 до 100 мм

• Цвет: прозрачный, черный, красный, синий, желтый

• Длина: 100-1000 мм

Технические ограничения

Важные запреты:

• Не превышать температурный режим

• Избегать острых краев при монтаже

• Не использовать при повреждении материала

• Соблюдать время усадки

Хранение и срок службы

Условия хранения:

• В сухом помещении

• При температуре до +30°C

• Вдали от прямых солнечных лучей

• В вертикальном положении

Срок службы:

• При правильном хранении — до 5 лет

• В эксплуатации — до 10 лет

Таблица характеристик

Рекомендации по выбору

Критерии подбора:

• Диаметр провода

• Требуемая степень защиты

• Условия эксплуатации

• Необходимая длина

• Цветовое обозначение
