Устройства защиты от дугового пробоя (УЗДП)
Что такое УЗДП

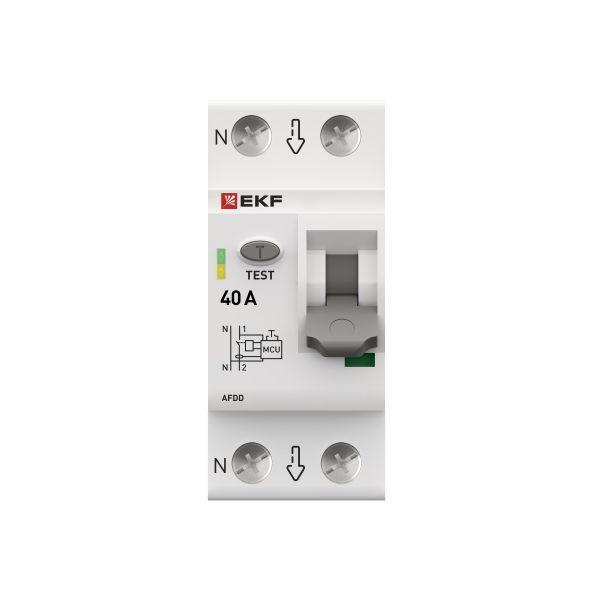

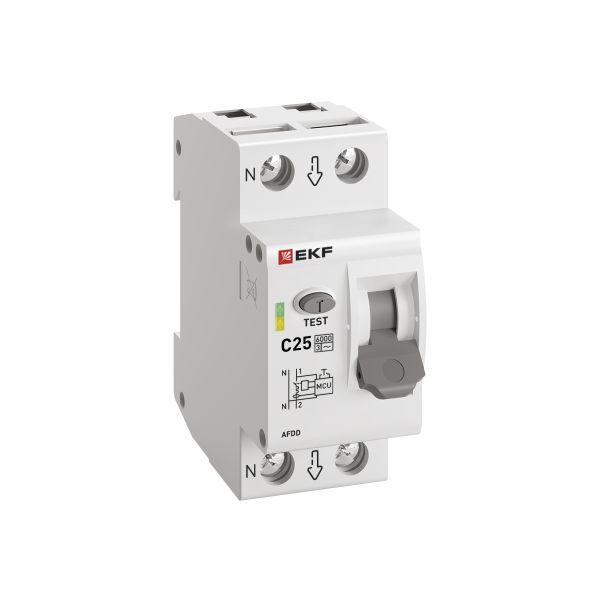

Устройство защиты от дугового пробоя (УЗДП) — это электронное устройство, предназначенное для предотвращения пожаров, вызванных искрением и дуговыми пробоями в электропроводке. Также может называться устройством защиты от искрения (УЗИс).
Принцип работы
УЗДП непрерывно анализирует параметры электрического тока в цепи:
-
Ток и напряжение
-
Частотные характеристики
-
Амплитудные значения
-
Временные параметры
-
Наличие помех
Области применения
Основная сфера использования — бытовые низковольтные сети. УЗДП особенно эффективны в случаях, когда традиционные защитные устройства (автоматы, УЗО) не справляются:
-
Последовательный пробой в цепи
-
Параллельный пробой между фазой и нейтралью
-
Искрение в местах соединений
Преимущества и недостатки
Преимущества:
-
Предотвращение пожаров от искрения
-
Обнаружение опасных дуговых пробоев
-
Защита от неисправностей проводки
Недостатки:
-
Возможность ложных срабатываний
-
Чувствительность к высокочастотным помехам
-
Относительно высокая стоимость
Основные характеристики
При выборе УЗДП следует обращать внимание на:
-
Номинальный ток (от 6 до 63А)
-
Ток короткого замыкания
-
Время срабатывания (зависит от силы тока)
-
Длину защищаемой линии (обычно до 100м)
Схема подключения
Важные моменты при монтаже:
-
Установка на DIN-рейку
-
Обязательная защита автоматическим выключателем
-
Правильное подключение (различение входных и выходных клемм)
-
Рекомендуется установка после защиты от перенапряжений
Рекомендации по использованию
Для максимальной эффективности рекомендуется:
-
Разделять линии на группы по типу нагрузки
-
Устанавливать отдельные УЗДП на важные участки
-
Проводить регулярный осмотр проводки
-
Учитывать длину защищаемой линии
Законодательные требования
С 1 марта 2024 года установка УЗДП стала обязательной в России согласно действующим нормативам. Устройства должны соответствовать стандарту ГОСТ IEC 62606.
Типичные причины дугового пробоя
-
Ослабленные контакты в соединениях
-
Повреждения изоляции
-
Механические повреждения кабеля
-
Естественное старение проводки
-
Некачественные электромонтажные работы
