Высоковольтные защитные устройства: патроны и ограничители
Патроны высоковольтных предохранителей
Патрон ПН
-
Назначение: защита трансформаторов напряжения
-
Применение: городские и промышленные сети
-
Номинальное напряжение: 3-35 кВ
-
Особенности:
-
Высокая надежность защиты
-
Простота конструкции
-
Быстрое срабатывание
-

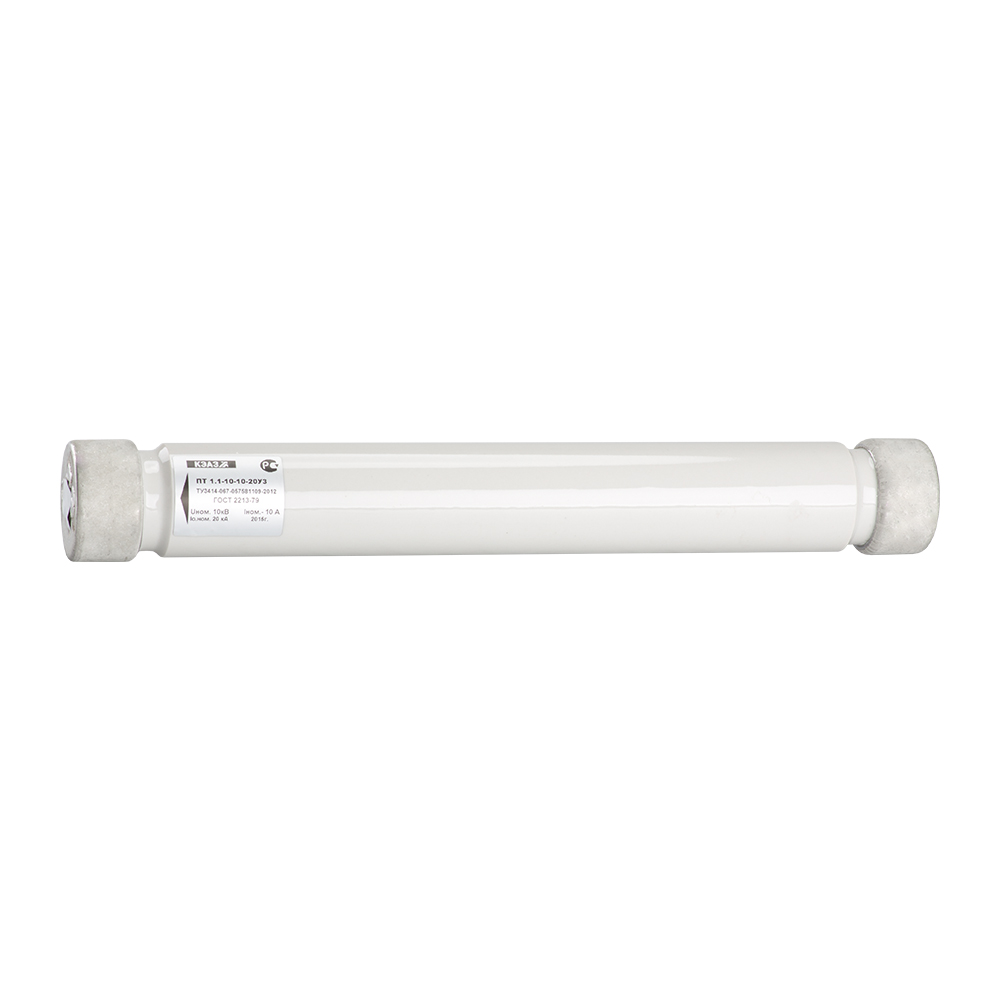

Патрон ПТ
-
Назначение: защита силовых трансформаторов
-
Применение:
-
Кабельные линии
-
Воздушные линии
-
Трансформаторные подстанции
-
-
Номинальное напряжение: 6-35 кВ
-
Особенности:
-
Токоограничивающий эффект
-
Защита от КЗ и перегрузок
-
Высокая механическая прочность
-
Ограничители перенапряжения ОПН-П
Конструкция
-
Основной элемент: оксидно-цинковые варисторы
-
Корпус: полимерный цельнолитой
-
Исполнение: опорно-подвесное
-
Контактные элементы: алюминиевые зажимы
Принцип действия
-
При нормальном напряжении: высокое сопротивление
-
При перенапряжении: резкое снижение сопротивления
-
После прохождения импульса: восстановление характеристик
Технические характеристики
-
Механическая нагрузка: до 300 Н
-
Ветровая нагрузка: устойчивость при скорости до 40 м/с
-
Гололедная нагрузка: устойчивость при толщине льда до 20 мм
-
Вибрационная стойкость: соответствует ГОСТ 17516.1
-
Токовая стойкость:
-
Большой ток КЗ: 40 кА (0,2 с)
-
Малый ток КЗ: 800 А (2 с)
-
Преимущества ОПН-П
-
Надежность защиты: эффективное ограничение перенапряжений
-
Безопасность: отсутствие искровых промежутков
-
Универсальность: возможность установки в различных положениях
-
Долговечность: устойчивость к внешним воздействиям
-
Герметичность: защита от влаги и загрязнений
Особенности монтажа
-
Рабочее положение: вертикальное
-
Допустимый угол отклонения: до 90°
-
Способ установки: через кронштейн
-
Совместимость: возможность установки в местах вентильных разрядников
Контроль качества
Все компоненты ОПН-П проходят:
-
100% входной контроль
-
Проверку на соответствие техническим регламентам
-
Испытания на устойчивость к механическим нагрузкам
-
Тестирование на взрывобезопасность
