Знаки, таблички безопасности

Знаки электробезопасности подразделяются на несколько категорий в зависимости от их назначения и функций. Рассмотрим основные виды знаков, их характеристики и правила применения.

Виды знаков электробезопасности:

1. Предупреждающие знаки:

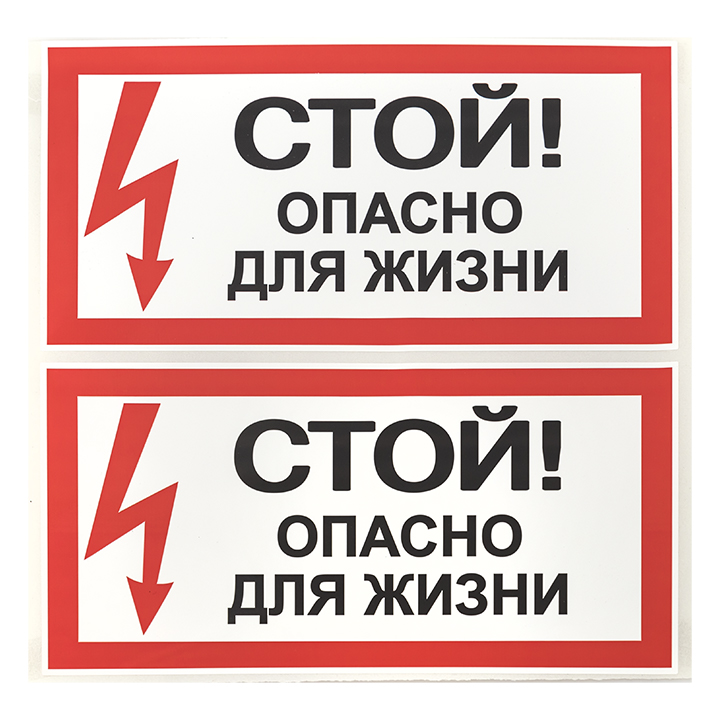

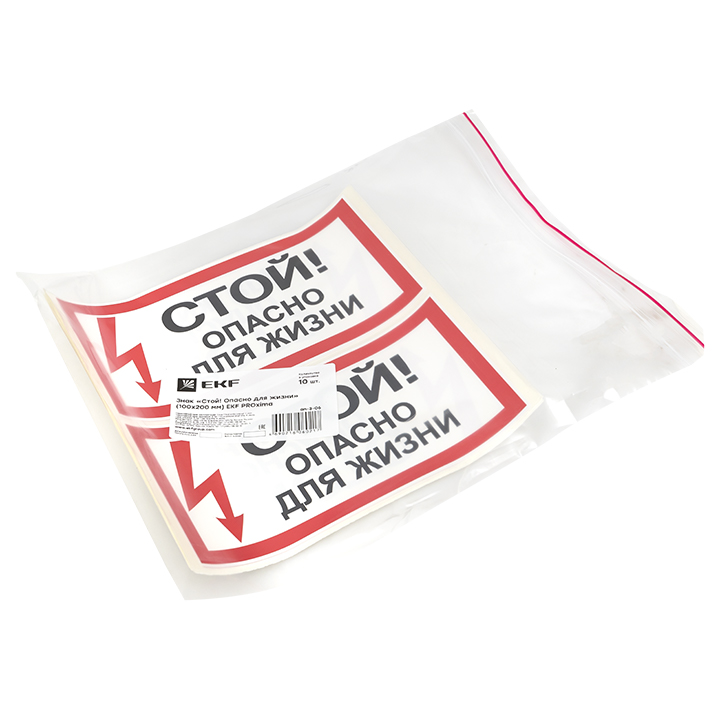

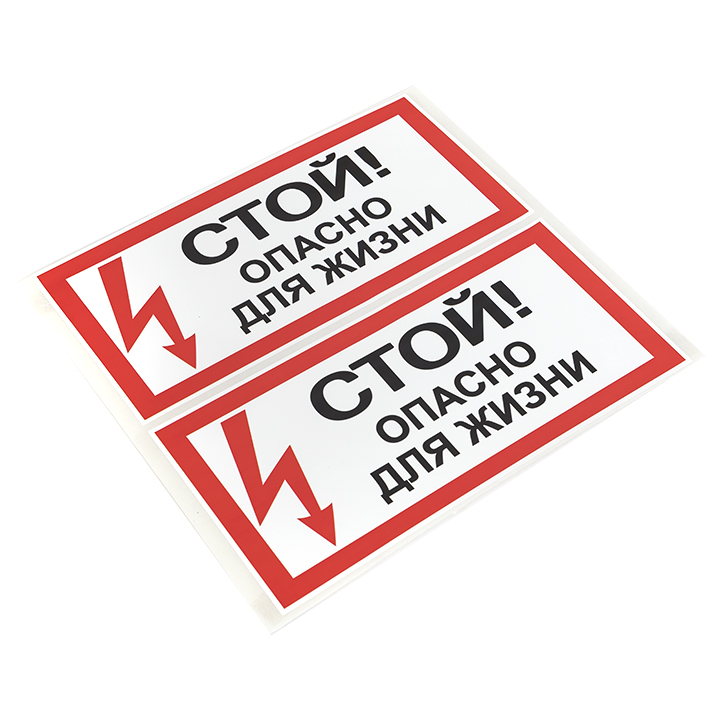

   • СТОЙ. НАПРЯЖЕНИЕ: предупреждает о возможном поражении электрическим током. Используется в мощных электроустановках, подстанциях и закрытых распределительных устройствах.

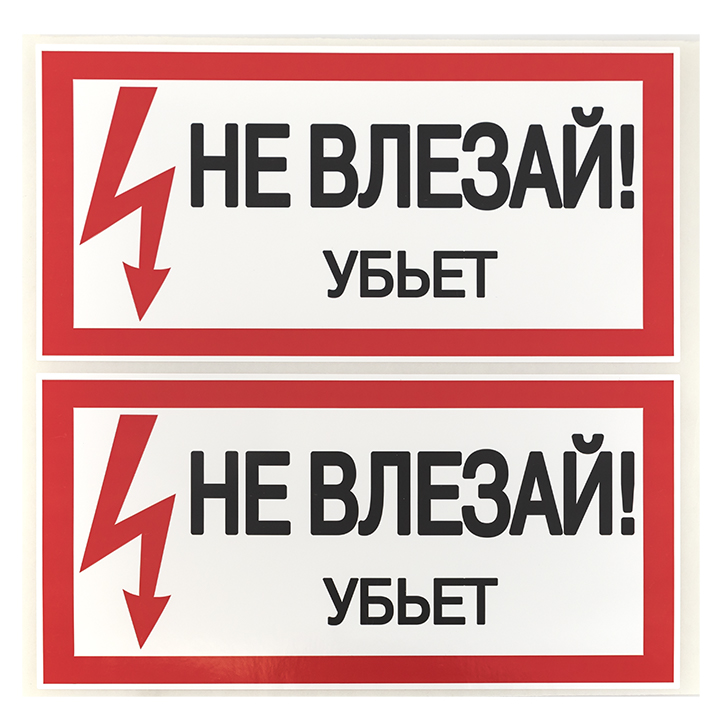

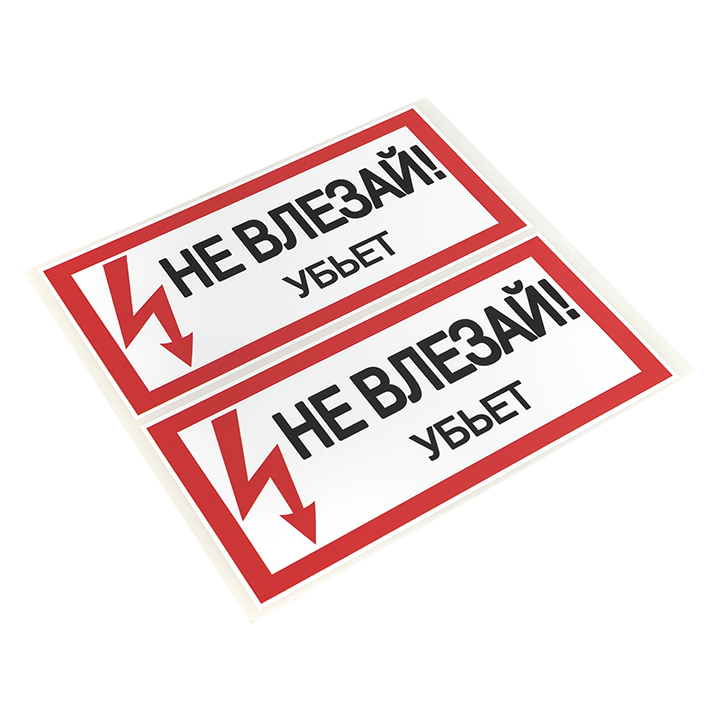

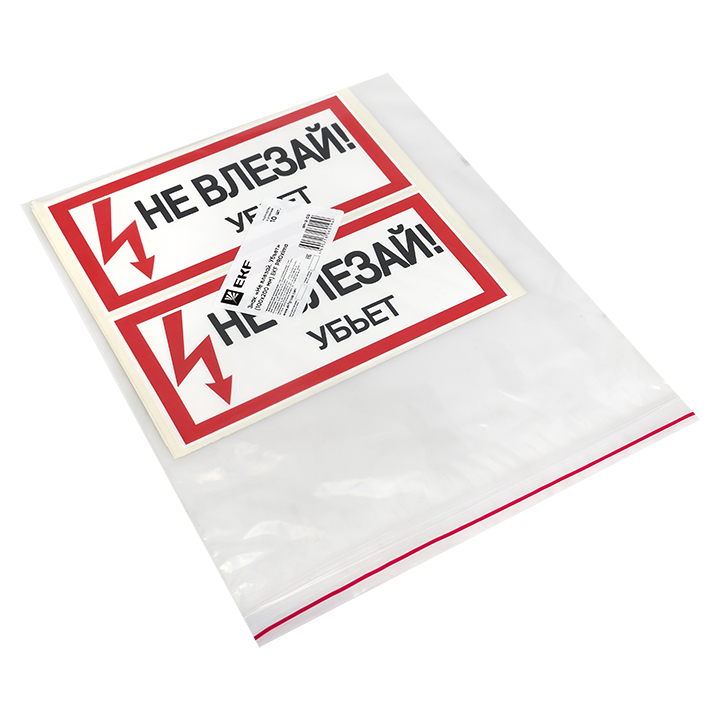

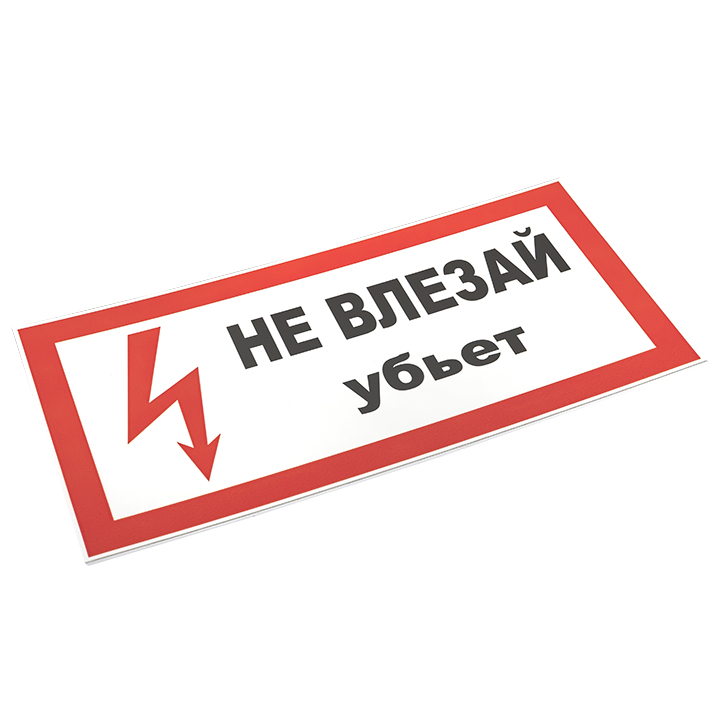

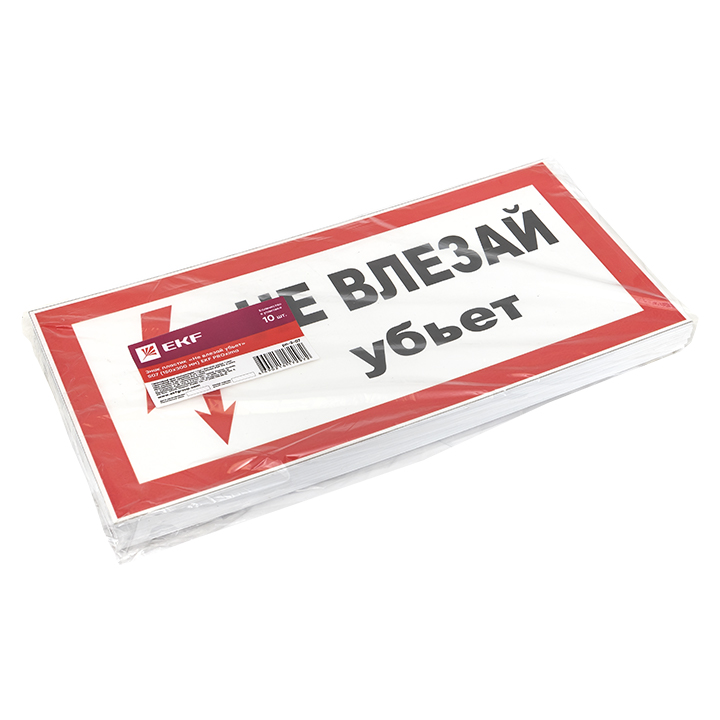

   • НЕ ВЛЕЗАЙ. УБЬЕТ!: предупреждает об опасности подъёма к токоведущим элементам.

   • ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ: предупреждает о высоком напряжении при проведении испытаний.

2. Запрещающие знаки:

   • НЕ ВКЛЮЧАТЬ. РАБОТАЮТ ЛЮДИ: запрещает подачу напряжения на рабочее место.

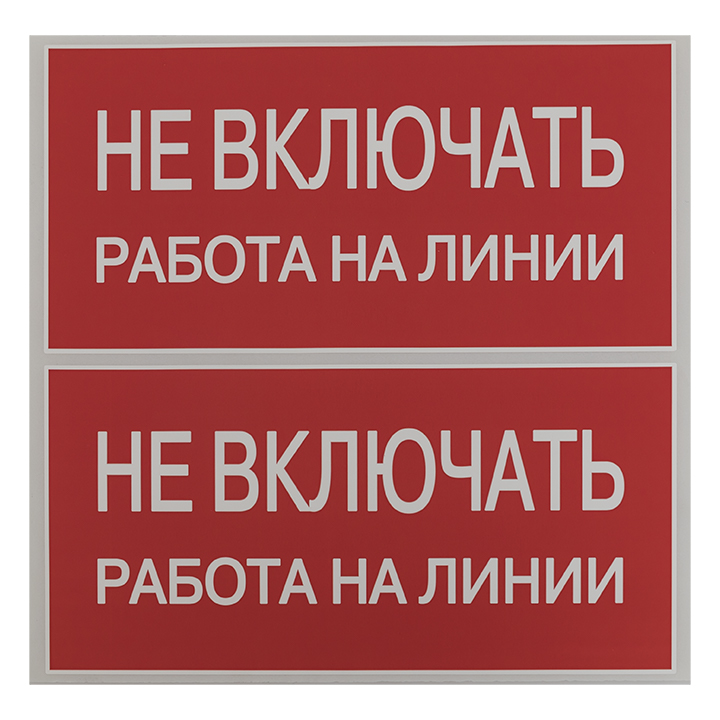

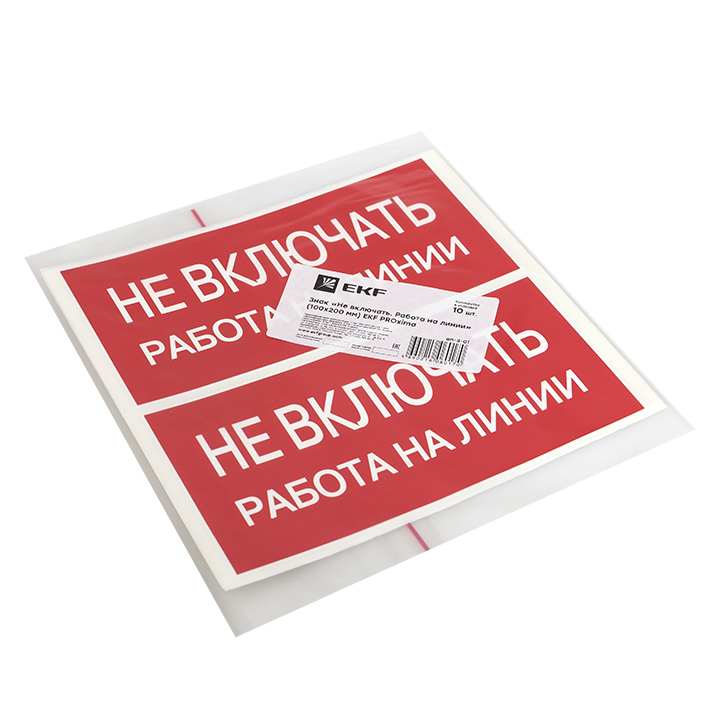

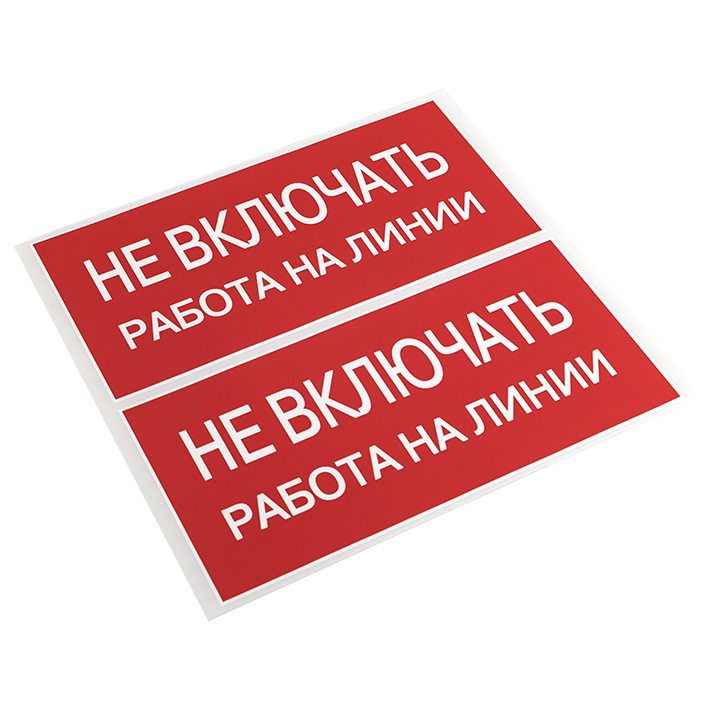

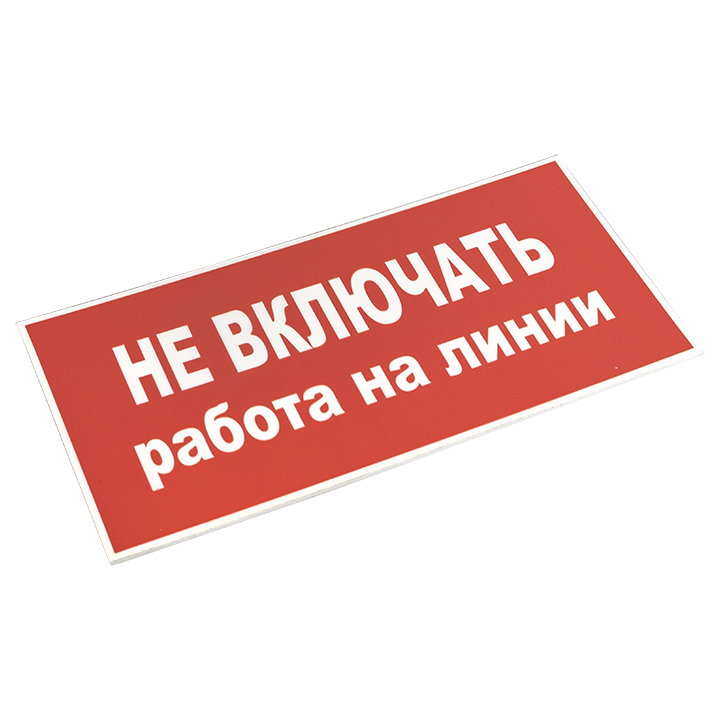

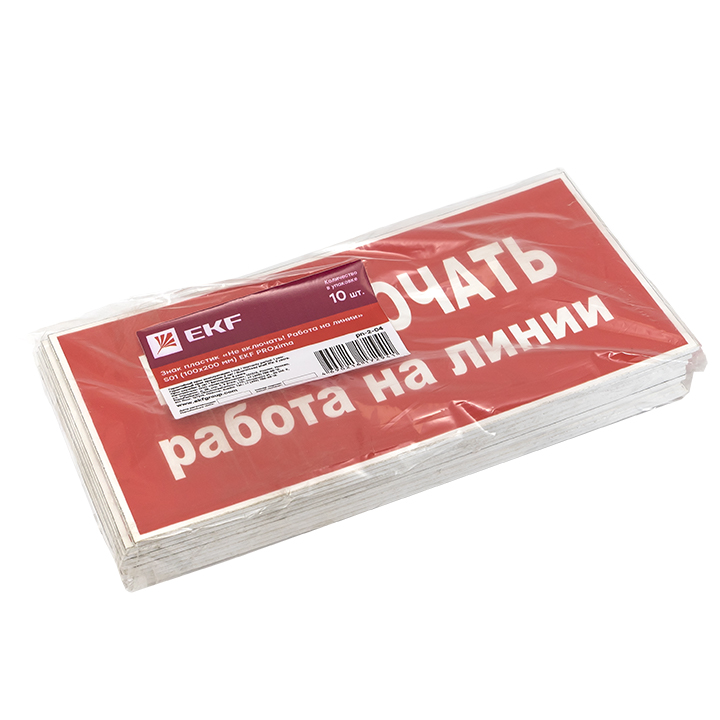

   • НЕ ВКЛЮЧАТЬ. РАБОТА ЛИНИИ: запрещает подачу напряжения на рабочую линию.

   • НЕ ОТКРЫВАТЬ. РАБОТАЮТ ЛЮДИ: запрещает проникновение в рабочую зону сжатого воздуха или газа.

3. Предписывающие знаки:

   • РАБОТАТЬ ЗДЕСЬ: указывает на безопасное рабочее место.

   • ВЛЕЗАТЬ ЗДЕСЬ: указывает на безопасный путь подъёма на рабочее место.

4. Указательные знаки:

   • ЗАЗЕМЛЕНО: запрещает подачу напряжения на заземлённый участок установки.

Как выбрать и применять знаки:

1. Определите назначение знака:

   • Предупреждающие знаки используются для указания на опасные зоны с высоким напряжением.

   • Запрещающие знаки применяются для полного запрета определённых действий с коммутационными устройствами.

   • Предписывающие знаки указывают на безопасные рабочие места.

   • Указательные знаки информируют о состоянии оборудования (например, заземление).

2. Учитывайте условия эксплуатации:

   • Для открытых распределительных устройств выбирайте знаки с повышенной устойчивостью к погодным условиям.

   • В закрытых помещениях можно использовать стандартные знаки.

3. Соблюдайте размеры и стандарты:

   • Предупреждающие знаки имеют фиксированный размер 280×210 мм.

   • Запрещающие знаки выпускаются в двух размерах: 240×130 мм и 80×50 мм.

   • Предписывающие знаки бывают двух размеров: 250×250 мм и 100×100 мм.

4. Размещение знаков:

   • Предупреждающие знаки размещают на ограждениях, вблизи токоведущих частей.

   • Запрещающие знаки устанавливают на коммутационных устройствах и приводах.

   • Предписывающие знаки вывешиваются непосредственно на рабочих местах.

   • Указательные знаки размещаются на оборудовании и приводах управления.

Правильное использование знаков электробезопасности помогает предотвратить несчастные случаи и обеспечить безопасность персонала при работе с электроустановками.
