Кабель силовой ВВГнг(А)-FRLS 3х6 ок(N.PE)-0.66 ТРТС Кабэкс ТХМ00373474

Кабель силовой ВВГнг(А)-FRLS 3х6 ок(N.PE)-0.66

Расшифровка маркировки

ВВГнг(А)-FRLS 3х6 ок(N.PE)-0.66:

• В — изоляция из ПВХ-пластиката

• В — оболочка из ПВХ-пластиката

• Г — отсутствие брони

• нг — пониженная пожарная опасность

• (А) — не распространяет горение при групповой прокладке

• FR — огнестойкий

• LS — низкое дымовыделение

• 3х — количество жил

• 6 — сечение жил (мм²)

• ок — однопроволочная жила

• N.PE — наличие нулевой и заземляющей жил

• 0.66 — номинальное напряжение (кВ)

Технические характеристики

Основные параметры:

• Количество жил: 3

• Сечение: 6 мм²

• Номинальное напряжение: 0,66 кВ

• Материал жилы: медь

• Изоляция: ПВХ пониженной пожарной опасности

• Огнестойкость: до 180 минут

• Температурный диапазон: от -50°C до +50°C

Электрические параметры

Токовые нагрузки:

• В воздухе: 46 А

• В земле: 59 А

• Короткое замыкание: 650 А (1 с)

• Активное сопротивление: 3,06 Ом/км

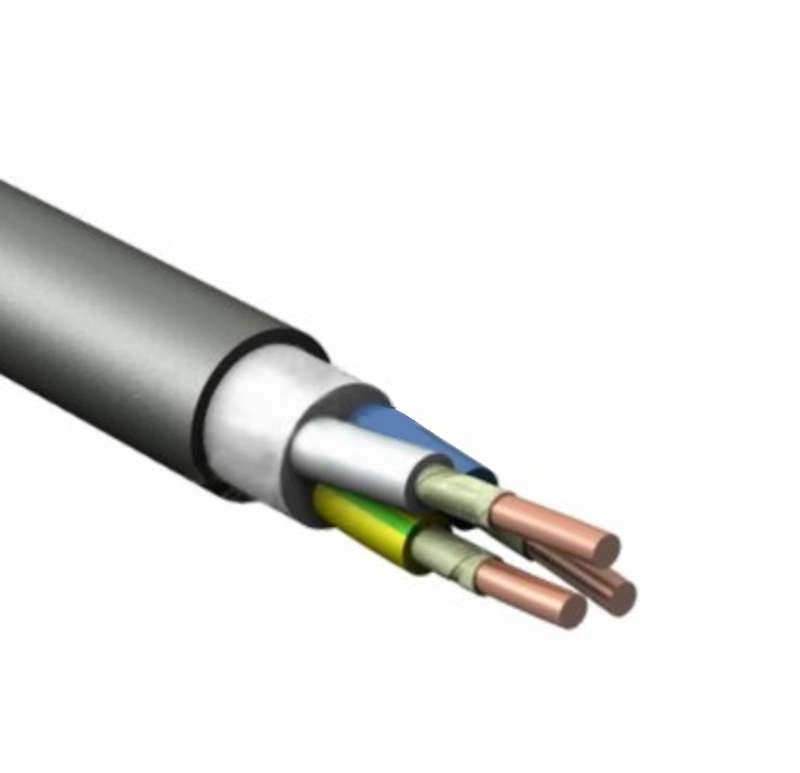

Конструктивные особенности

Элементы конструкции:

• Токопроводящая жила: медная однопроволочная

• Термический барьер: слюдосодержащие ленты

• Изоляция: ПВХ пониженной пожарной опасности

• Заполнение: ПВХ пониженной пожарной опасности

• Оболочка: негорючий ПВХ

Области применения

Рекомендуемые системы:

• Системы безопасности АЭС

• Пожарная сигнализация

• Насосы пожаротушения

• Освещение эвакуационных путей

• Системы дымоудаления

• Аварийное электроснабжение

Преимущества

Ключевые достоинства:

• Огнестойкость до 180 минут

• Низкое дымовыделение при горении

• Не распространяет горение

• Высокая надежность изоляции

• Длительный срок службы

Технические требования

Эксплуатационные характеристики:

• Влажность: до 98%

• Радиус изгиба: не менее 114,3 мм

• Растягивающее усилие: до 540 Н

• Срок службы: не менее 30 лет

• Класс пожарной опасности: П1б.1.2.2.2

Рекомендации по монтажу

Важные моменты:

• Температура монтажа: не ниже -15°C

• Контроль радиуса изгиба при прокладке

• Соблюдение допустимых нагрузок

• Защита от механических повреждений

• Правильная маркировка жил

Экспертная оценка

Кабель ВВГнг(А)-FRLS 3х6 — это надежное решение для систем электроснабжения, требующих повышенной пожарной безопасности. Благодаря огнестойким характеристикам и низкому дымовыделению, кабель идеально подходит для критически важных систем, где сохранение работоспособности при пожаре является обязательным требованием.
