Кабели ПВХ силовые без брони

Силовые кабели с ПВХ‑изоляцией без брони: основные сведения

Это кабели для передачи и распределения электроэнергии, у которых нет металлической брони (лент или проволоки), но есть изоляция и оболочка из поливинилхлоридного пластиката (ПВХ). Применяются там, где не требуется защита от механических повреждений высокой интенсивности.

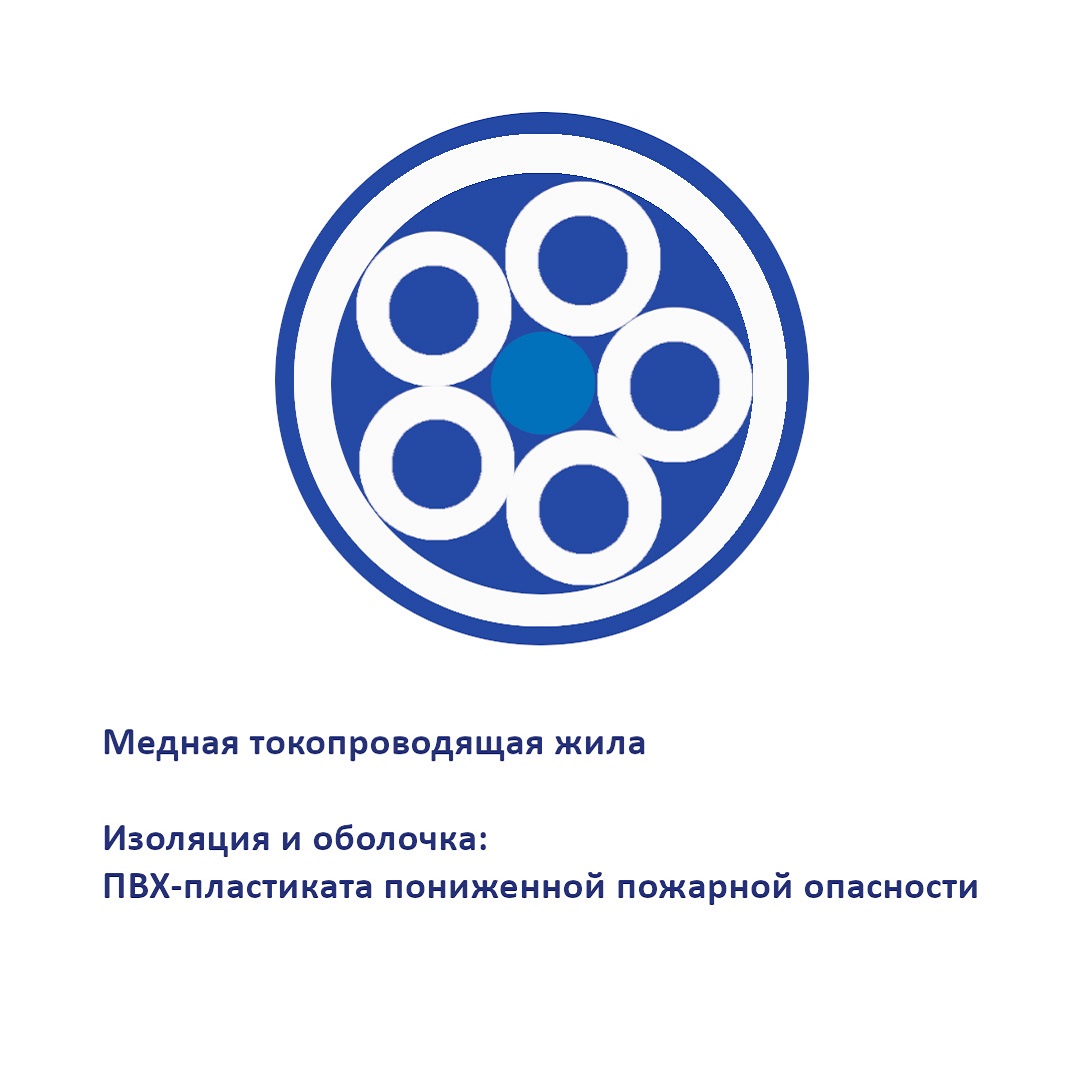

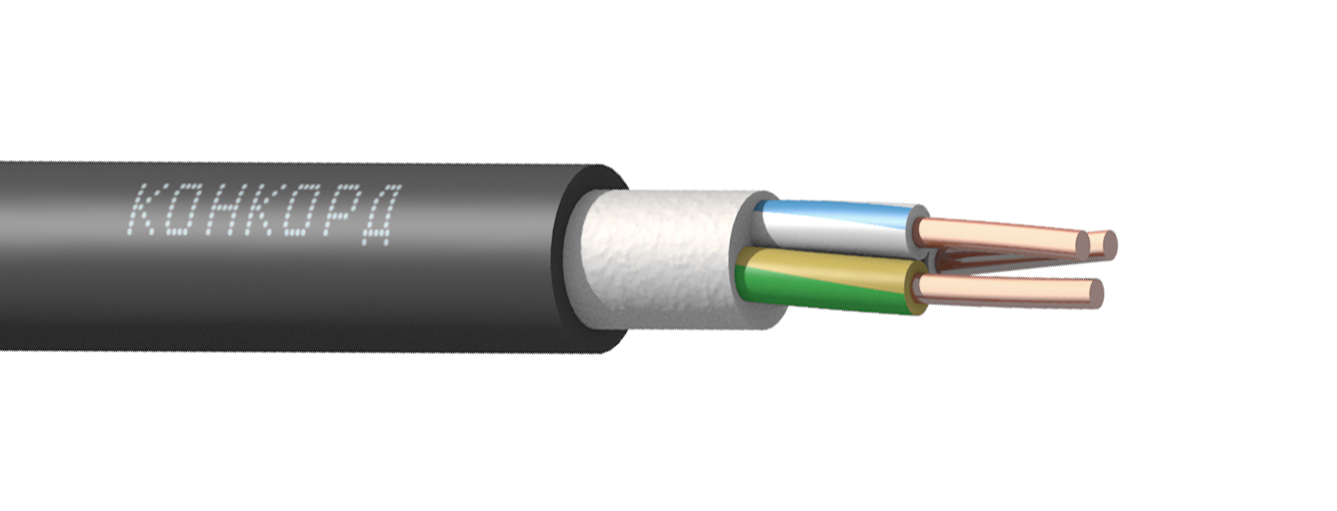

Конструкция

• Токопроводящая жила: медь или алюминий (одно‑ или многопроволочная).

• Изоляция каждой жилы: ПВХ‑пластикат.

• Заполнение (опционально): материал для придания круглой формы и герметичности.

• Наружная оболочка: ПВХ‑пластикат (обеспечивает базовую механическую защиту и электроизоляцию).

• Экран (опционально): в отдельных марках — для защиты от электромагнитных помех.

Ключевые характеристики

• Номинальное напряжение: чаще 0,66 кВ или 1 кВ (для сетей общего применения).

• Сечение жил: от 1,5 до 95 мм² и более (зависит от марки и назначения).

• Количество жил: от 1 до 5 (включая N — нулевую, PE — защитную).

• Температурный диапазон: обычно от −50 °C до +50 °C (некоторые марки — до +70 °C или выше).

• Влажность: до 98 % при +35 °C.

• Срок службы: 25–30 лет при соблюдении условий монтажа и эксплуатации.

Расшифровка маркировки (примеры)

• ВВГ:

  • В — изоляция из ПВХ;

  • В — оболочка из ПВХ;

  • Г — «голый» (без брони).

• ВВГнг(А):

  • нг(А) — не распространяет горение при групповой прокладке (категория А).

• ВВГнг(А)-LS:

  • LS (Low Smoke) — низкое дымо‑ и газовыделение при горении.

• АВВГнг(А)-LS:

  • А — алюминиевые жилы;

  • остальные индексы — как выше.

Преимущества

• Экономичность: ниже стоимость по сравнению с бронированными аналогами.

• Гибкость (для многопроволочных исполнений): удобен монтаж в лотках, коробах, по стенам.

• Универсальность: подходит для внутренней и наружной прокладки (при защите от механических воздействий).

• Стойкость:

  • к влаге (при целостности оболочки);

  • к слабым химическим воздействиям;

  • к УФ‑излучению (если есть стабилизаторы).

• Пожарная безопасность (для марок с нг, LS):

  • не поддерживает горение;

  • минимальное дымовыделение.

Распространённые марки

• ВВГ — базовая марка без требований к огнестойкости.

• ВВГнг(А) — не распространяет горение при групповой прокладке.

• ВВГнг(А)-LS — низкое дымовыделение, не распространяет горение.

• АВВГнг(А)-LS — с алюминиевыми жилами, низкое дымовыделение.

• КГВВнг(А)-LS — гибкий, не распространяет горение, низкое дымовыделение.

• ПВГ — с изоляцией из сшитого полиэтилена и оболочкой из ПВХ (повышенная термостойкость).

Сферы применения

• Жилые и общественные здания: внутренняя электропроводка, щитовые, розеточные и осветительные сети.

• Промышленные объекты: питание станков, вентиляции, освещения (в помещениях и на эстакадах при защите от повреждений).

• Коммерческие помещения: ТЦ, офисы, склады (особенно марки с нг‑LS).

• Инфраструктурные объекты: городское освещение, распределительные сети (при прокладке в трубах или лотках).

• Сельское хозяйство: питание оборудования в помещениях и на открытых площадках (с защитой от механических воздействий).

• Временные сети: стройплощадки, мероприятия (при условии аккуратной прокладки и защиты).

Где не следует применять

• В земле без дополнительной защиты (трубы, короба) — риск повреждений от грунта, корней, грызунов.

• В местах с высокой вероятностью ударов, сдавливания, растяжения (цеха с тяжёлым оборудованием, зоны проезда техники).

• Во взрывоопасных зонах без специсполнения (требуются кабели с сертификатами для таких зон).

Как выбрать

1. Сечение жилы — рассчитывайте по нагрузке и длине линии (используйте таблицы допустимых токов и потери напряжения).

2. Количество жил — зависит от схемы (например, 3×1,5 мм² для однофазной сети с заземлением).

3. Номинальное напряжение — 0,66 кВ для бытовых сетей, 1 кВ — для промышленных.

4. Тип исполнения:

• стандартный (ВВГ);

• с пониженной горючестью (нг);

• с низким дымовыделением (LS);

• гибкий (КГВВ и аналоги).

1. Условия прокладки:

• внутри зданий — подойдут большинство марок;

• снаружи — проверяйте УФ‑стойкость и влагозащиту;

• в трубах/лотках — можно использовать без дополнительной механической защиты.

1. Климат: учитывайте минимальную и максимальную температуру эксплуатации.

2. Нормативные требования: проверяйте соответствие ГОСТ (например, ГОСТ 31996‑2012, ГОСТ Р 53769‑2010) и техрегламентам.

Важные рекомендации

• Для объектов с массовым пребыванием людей (школы, больницы, ТЦ) используйте марки с индексами нг(А)-LS — они снижают риски при пожаре.

• При наружной прокладке обращайте внимание на УФ‑стабильность оболочки (иначе со временем она может растрескаться).

• Для подвижных соединений выбирайте гибкие марки (например, КГВВнг(А)-LS).

• Всегда проверяйте сертификаты соответствия и сопроводительную документацию при покупке.

• Соблюдайте правила монтажа: не перегибайте сверх допустимого радиуса, не растягивайте, защищайте от механических повреждений.
