Кабели ПВХ силовые

Силовые кабели в оболочке из ПВХ: общее описание

Силовые кабели с изоляцией и оболочкой из поливинилхлоридного пластиката (ПВХ) — широко распространённое решение для передачи и распределения электроэнергии. Применяются в промышленных, коммерческих и бытовых электроустановках.

Основные характеристики

• Номинальное напряжение: чаще 0,66 кВ и 1 кВ (для большинства бытовых и промышленных сетей).

• Материал жил: медь или алюминий (однопроволочные или многопроволочные).

• Сечение жил: от 1,5 до 95 мм² и более (зависит от марки и назначения).

• Количество жил: от 1 до 5 (включая нулевую N и защитную PE).

• Температурный диапазон эксплуатации: обычно от −50 °C до +50 °C (некоторые марки — до +105 °C).

• Влажность: до 98 % при +35 °C.

• Срок службы: 25–30 лет при соблюдении условий монтажа и эксплуатации.

Конструкция

• Токопроводящая жила: медная или алюминиевая (однопроволочная либо многопроволочная).

• Изоляция жил: ПВХ‑пластикат (отдельный слой на каждой жиле).

• Внутренняя оболочка (опционально): может быть из ПВХ, в т. ч. пониженной горючести.

• Наружная оболочка: ПВХ‑пластикат, обеспечивающий механическую защиту и изоляцию.

• Дополнительные элементы (в зависимости от марки):

  • броня (ленты или проволоки из оцинкованной стали);

  • экраны (металлическая фольга или проволока) для защиты от помех;

  • заполнители для герметичности.

Расшифровка маркировки (на примере ВВГнг(А)‑LS)

• В — изоляция жил из ПВХ‑пластиката;

• В — оболочка из ПВХ‑пластиката;

• Г — голый (без брони);

• нг(А) — не распространяет горение при групповой прокладке (категория А);

• LS (Low Smoke) — низкое дымо‑ и газовыделение при горении;

• 5×16 — 5 жил сечением 16 мм²;

• ок — однопроволочные круглые жилы;

• (N, PE) — наличие нулевой и защитной жил;

• 0,66 — номинальное напряжение 0,66 кВ.

Преимущества

• Экономичность: оптимальное соотношение цены и эксплуатационных характеристик.

• Универсальность: подходят для внутренней и наружной прокладки, в земле, кабельных каналах, на открытом воздухе.

• Гибкость (для многопроволочных исполнений): удобство монтажа в сложных трассах.

• Стойкость:

  • к влаге;

  • к слабым кислотам и щелочам;

  • к УФ‑излучению (при наличии стабилизаторов);

  • к механическим повреждениям (особенно бронированные марки).

• Пожарная безопасность (для марок с индексами нг, LS):

  • не поддерживают горение;

  • минимальное дымовыделение при воздействии огня.

Распространённые марки

• ВВГ — базовый вариант (без пониженной горючести).

• ВВГнг(А) — не распространяет горение при групповой прокладке.

• ВВГнг(А)‑LS — с низким дымо‑ и газовыделением.

• АВВГнг(А)‑LS — с алюминиевыми жилами, не распространяет горение, низкое дымовыделение.

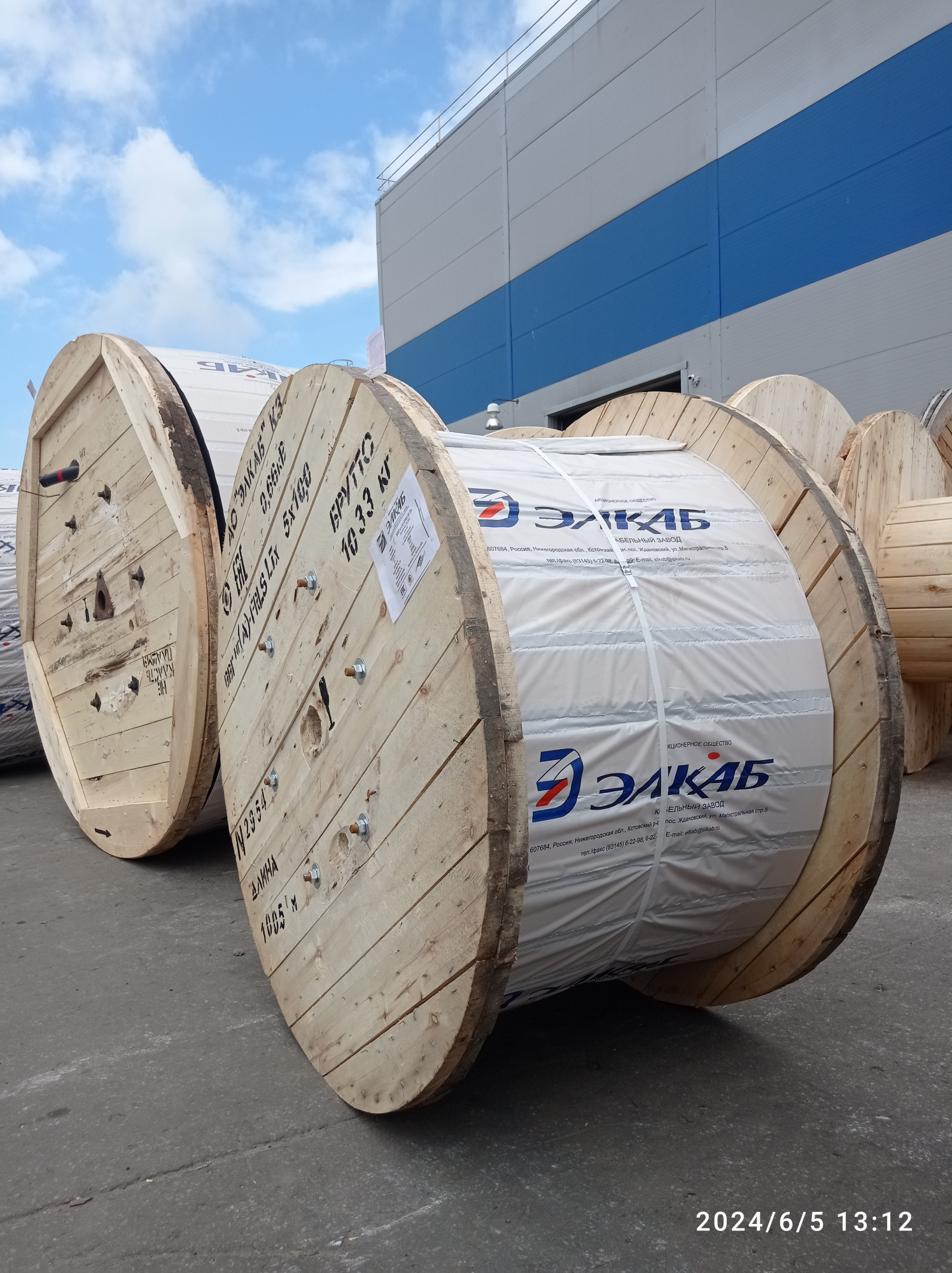

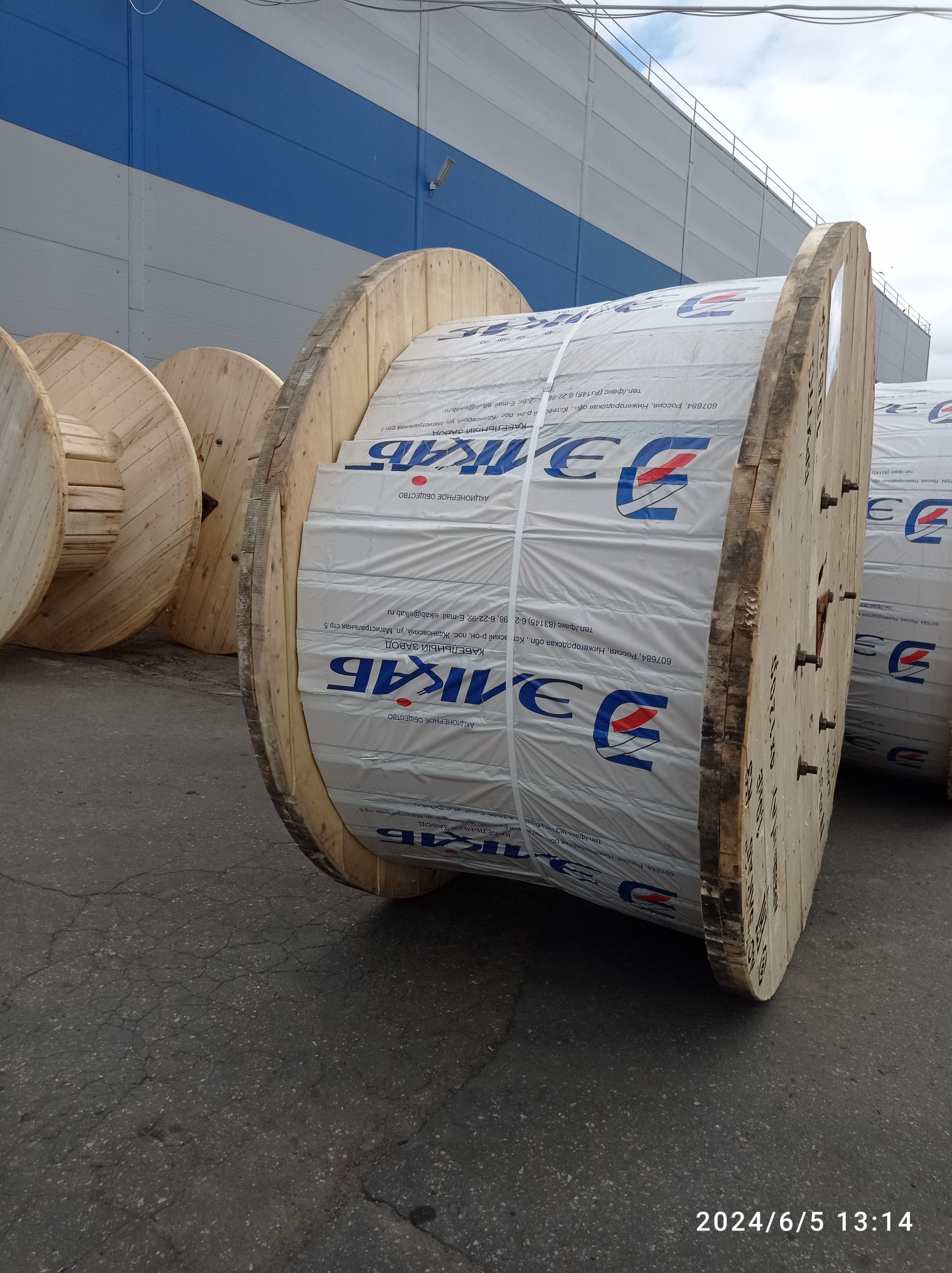

• ВБШвнг(А)‑LS — бронированный, не распространяет горение, низкое дымовыделение.

• КГВВнг(А)‑LS — гибкий, не распространяет горение, низкое дымовыделение.

Сферы применения

• Промышленность: силовые и осветительные сети, подключение станков, вентиляционных и климатических систем.

• Жилищное строительство: электропроводка в многоквартирных домах, подключение щитов и распределительных устройств.

• Общественные здания: ТЦ, офисы, школы, больницы (особенно марки с индексами нг‑LS).

• Инфраструктура: городское освещение, электроснабжение транспортных узлов, коммунальные сети.

• Частное строительство: проводка в коттеджах, дачах, хозяйственных постройках.

• Взрывоопасные зоны (специальные марки): на добывающих и химических производствах.

• Судовые установки (марки, внесённые в морской реестр): электропитание оборудования на судах.

Как выбрать силовой кабель с ПВХ‑изоляцией

1. Сечение жил — рассчитывается по нагрузке (мощности потребителей и длине линии).

2. Количество жил — зависит от схемы электроснабжения (например, 3‑жильный для однофазной сети с заземлением).

3. Номинальное напряжение — 0,66 кВ для бытовых сетей, 1 кВ и выше — для промышленных.

4. Тип исполнения:

• стандартный (ВВГ);

• с пониженной горючестью (нг);

• с низким дымовыделением (LS);

• бронированный (для защиты от механических повреждений).

1. Условия прокладки:

• внутри зданий;

• на открытом воздухе (требуется УФ‑стойкость);

• в земле (желательно с броней);

• во влажных помещениях.

1. Климатические условия — учитывайте минимальный и максимальный температурный режим.

2. Нормативные требования — проверяйте соответствие ГОСТ и техническим регламентам (например, ГОСТ 31996‑2012, ГОСТ Р 53769‑2010).

Важные замечания

• Для объектов с массовым пребыванием людей (школы, больницы, ТЦ) рекомендуются марки с индексами нг(А)‑LS из‑за их повышенной пожарной безопасности.

• При наружной прокладке обращайте внимание на УФ‑стабильность оболочки (иначе со временем она может растрескаться).

• Для подвижных соединений выбирайте гибкие марки (например, КГВВнг(А)‑LS).

• Всегда проверяйте сертификаты соответствия и сопроводительную документацию при покупке.
