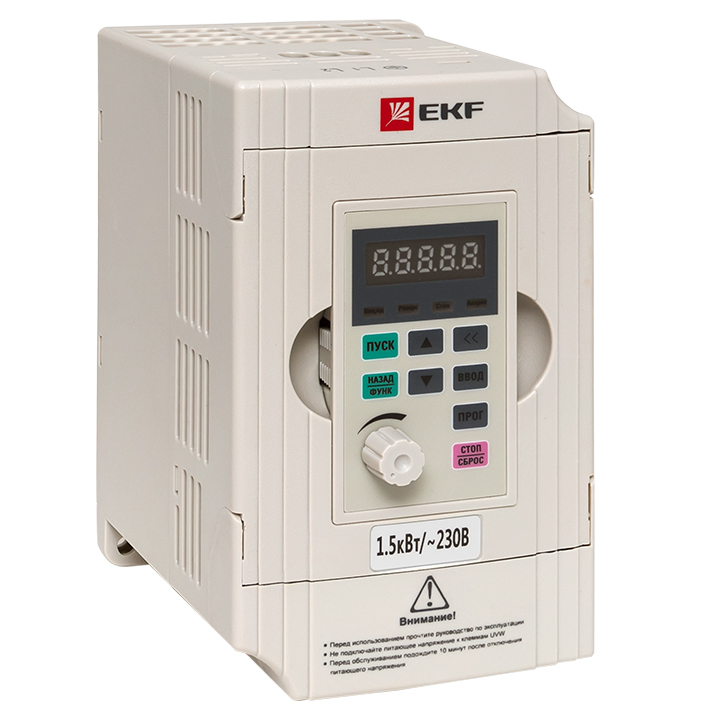

Преобразователь частоты 1.5/2.2кВт 1х230В VECTOR-100 EKF VT100-1R5-1B

Общепромышленные преобразователи частоты EKF PROxima предназначены для управления скоростью вращения электродвигателей, применяемых в широком спектре промышленного оборудования. Обеспечивают точное поддержание скорости вращения двигателя в зависимости от внешних факторов. Обеспечивают снижение потребления электроэнергии на 30 и более %. Преимущества - Пусковой момент - 150% при 0.5 Hz обеспечивает точное поддержание момента на всех скоростях электродвигателя. Встроенный интерфейс RS-485 с поддержкой протокола Modbus-RTU позволяет встраивать преобразователь в распределененные системы управления. Перегрузки до 150% в течение 60 сек гарантирует работу электродвигателя при перегрузках на валу. Выносной дисплей. Мощность до 75 кВт позволяют применять преобразователи в широком спектер проектов.

Расшифровка модели и основные характеристики

• Производитель: EKF (ведущий российский производитель электротехнического оборудования).

• Серия: VECTOR-100. Это серия векторных преобразователей с обратной связью по скорости (без энкодера).

• Модель: VT100-1R5-1B

  • VT100 — базовая серия.

  • 1R5 — номинальная мощность 1.5 кВт.

  • 1B — исполнение для однофазной сети 230В.

• Мощность: 1.5 кВт (также может быть указана как 2.2 кВт — это номинальная мощность двигателя, который можно подключить, но для однофазной сети запас мощности обязателен).

• Входное напряжение: 1 х 230 В, 50/60 Гц (одна фаза, обычная розетка или отдельная линия).

• Выходное напряжение: 3 х 0...230 В (три фазы для двигателя). Это ключевая функция! ПЧ преобразует однофазную сеть в трехфазную.

• Выходной ток: 7.8 А.

• Управление: Скалярное (U/f) и Векторное (без датчика обратной связи).

• Диапазон регулирования скорости: 1:40 (в векторном режиме).

---

Для чего он нужен и где применяется?

Этот преобразователь частоты решает главную задачу: подключение трехфазного асинхронного электродвигателя к однофазной бытовой сети 220В.

Типичные сферы применения:

1. Станки: токарные, сверлильные, фрезерные, заточные.

2. Вентиляция и насосы: вытяжные установки, циркуляционные насосы систем отопления или водоснабжения.

3. Подъемные механизмы: тали, лебедки, небольшие краны.

4. Конвейеры и транспортеры.

5. Деревообрабатывающее оборудование: циркулярные пилы, рейсмусы, фуганки.

---

Ключевые преимущества и функции

1. Преобразование 1ф -> 3ф: Основная причина покупки. Позволяет использовать стандартное трехфазное оборудование там, где нет трехфазной сети.

2. Плавный пуск: Медленный разгон двигателя, который устраняет рывки и резкие старты. Это:

   • Снижает пусковые токи в 5-7 раз.

   • Увеличивает срок службы двигателя и механических частей привода (редукторов, ремней, подшипников).

   • Позволяет использовать кабель меньшего сечения.

3. Плавное торможение: Возможность плавной остановки двигателя.

4. Регулировка скорости: Бесступенчатое изменение скорости вращения двигателя от нуля до номинала (и выше, если позволяет двигатель). Позволяет гибко настраивать производительность станка или насоса.

5. Защита двигателя: Встроенная защита от перегрузки по току, короткого замыкания, перенапряжения, перегрева.

6. Компактность и простота подключения: Все необходимые элементы управления (потенциометр, кнопки) часто идут в комплекте или легко докупаются.

---

На что обратить внимание при подключении и использовании?

1. Подбор двигателя: К данному ПЧ можно подключать трехфазный двигатель номинальной мощностью до 2.2 кВт. Однако для длительной работы в тяжелом режиме (например, на станке с большим маховиком) лучше ориентироваться на двигатели 1.1 - 1.5 кВт.

2. Токовая характеристика: Убедитесь, что номинальный ток ПЧ (7.8 А) больше или равен номинальному току вашего двигателя (указывается на шильдике двигателя).

3. Сетевой дроссель: При подключении к бытовой сети настоятельно рекомендуется установить однофазный сетевой дроссель. Он сгладит пульсации тока и защитит как ПЧ, так и другую бытовую технику в сети.

4. Тормозной резистор: Если требуется быстрая остановка двигателя или работа в режиме торможения (например, в подъемных механизмах), потребуется подключение внешнего тормозного резистора. Он не входит в комплект.

5. Настройка: Обязательно правильно настройте ПЧ, используя инструкцию. Важно правильно ввести параметры двигателя (напряжение, ток, частоту, скорость), чтобы векторное управление работало корректно.

Краткий итог

EKF VT100-1R5-1B — это идеальное решение для домашней мастерской, небольшого цеха или любого другого объекта, где нужно запустить трехфазное оборудование от обычной розетки 220В. Он надежен, функционален и значительно расширяет возможности использования промышленного оборудования в бытовых условиях.

Перед покупкой и подключением всегда сверяйтесь с официальным руководством по эксплуатации с сайта EKF.
