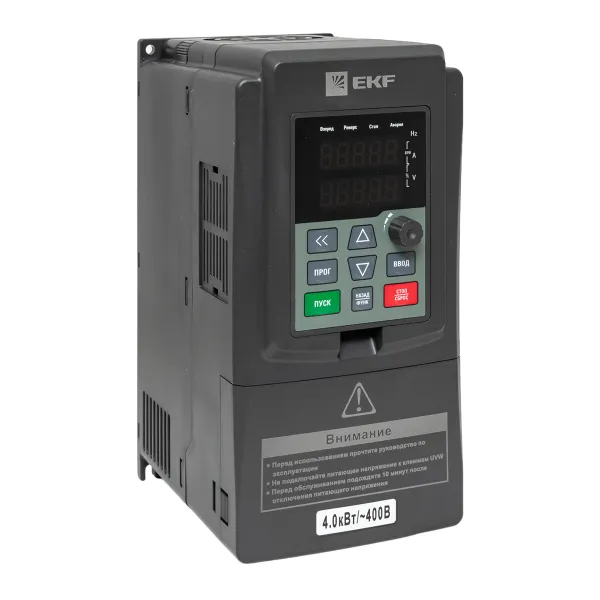

Преобразователь частоты 4/5.5кВт 3х400В VECTOR-100 EKF VT100-4R0-3B

Частотный преобразователь EKF VT100-4R0-3B

Это устройство из серии VECTOR-100 от компании EKF, одного из ведущих производителей электротехнического оборудования в России.

Краткое описание:
Данный частотный преобразователь предназначен для плавного регулирования скорости и момента трехфазных асинхронных электродвигателей путем изменения частоты и напряжения питающей сети.

Ключевые характеристики из наименования модели:

• Мощность: 4 кВт / 5.5 кВт

  • 4 кВт — это номинальная механическая мощность на валу двигателя.

  • 5.5 кВт — это полная электрическая мощность (кВА), которую ПЧ потребляет из сети. Это стандартное соотношение.

• Выходной ток: Обычно для этой мощности составляет примерно 9 А (точное значение нужно уточнять в техническом паспорте).

• Напряжение питания: 3х400 В — трехфазная сеть переменного тока с номинальным напряжением 400 В (50/60 Гц). Подходит для стандартных промышленных сетей 380/400 В.

• Серия: VECTOR-100 — линейка ПЧ общего назначения с векторным управлением без обратной связи (Sensorless Vector Control).

• Производитель: EKF (ЭКФ).

Основные функции и возможности:

1. Плавный пуск и остановка двигателя: Устраняет вредные пусковые токи, защищает механизмы от ударных нагрузок.

2. Регулирование скорости: Широкий диапазон регулирования скорости вращения двигателя.

3. Экономия энергии: Особенно эффективна при работе с насосами и вентиляторами, позволяя значительно снизить энергопотребление.

4. Защита двигателя и механизма: Встроенная защита от перегрузки, короткого замыкания, перенапряжения, пониженного напряжения, перегрева.

5. Векторное управление (без датчика обратной связи): Обеспечивает высокий момент на низких частотах и точное поддержание скорости даже при изменении нагрузки.

6. Разнообразные интерфейсы: Имеет цифровые и аналоговые входы/выходы для управления от внешних контроллеров (ПЛК, реле, потенциометры) и сбора данных.

7. ЖК-дисплей и клавиши управления: Для локальной настройки и управления.

Типичные области применения:

• Насосные станции (водоснабжение, отопление, канализация)

• Вентиляционные установки и системы кондиционирования

• Конвейерные линии

• Подъемно-транспортное оборудование (краны, лебедки)

• Обрабатывающие станки (токарные, фрезерные)

• Смесители, дробилки, другое промышленное оборудование.

Что важно учесть при подборе и установке:

1. Подбор двигателя: Мощность подключаемого двигателя не должна превышать 4 кВт. Рекомендуется выбирать ПЧ с запасом по току на 10-15%.

2. Тормозной резистор: Если требуется быстрая остановка двигателя или работа с активной нагрузкой (подъем грузов), необходимо подключить внешний тормозной резистор. Для этой модели подходят резисторы, например, EKF DTR-200 (200 Вт) или аналоги.

3. Сетевой дроссель: Для защиты ПЧ от помех в сети и продления срока службы рекомендуется устанавливать на входе сетевой дроссель.

4. Программирование: Для работы в конкретной системе ПЧ требует настройки параметров (пуск/останов, скорость, времена разгона/замедления и т.д.).

Полезные документы:

Для полной информации рекомендую обратиться к официальной документации на сайте EKF:

• Инструкция по эксплуатации: Содержит все параметры, схемы подключения, опции ошибок и инструкции по настройке.

• Каталог и техническое описание серии VECTOR-100.

Мнение экспертов:
EKF VT100-4R0-3B — это качественный и универсальный частотный преобразователь для стандартных промышленных задач мощностью 4 кВт. Он сочетает в себе хороший функционал, надежность и доступность благодаря российскому производству.

Если вы планируете его покупку, установку или настройку, уточните вашу конкретную задачу — я постараюсь помочь с дополнительными рекомендациями.
