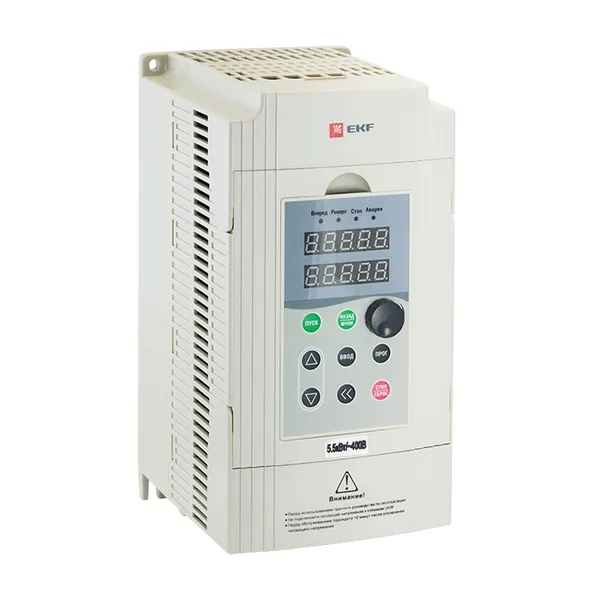

Преобразователь частоты 5.5/7.5кВт 3х400В VECTOR-100 EKF VT100-5R5-3B
ЕАЭС KG417/046.CN.02.07946 (Сертификат соответствия продукции требованиям технических регламентов Евразийского экономического союза (выдан не в РФ))
ЕАЭС N RU Д-CN.РА12.В.22699/25 (Декларация о соответствии продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ))
Техническая информация (pdf)
Руководство по эксплуатации (pdf)
Каталог производителя (pdf)
Страница каталога (pdf)
Паспорт (pdf)
Общее описание
EKF VECTOR-100 — это современный частотный преобразователь (ЧП, инвертор) для управления скоростью трехфазных асинхронных электродвигателей. Он сочетает в себе хорошее соотношение цены и качества, простоту настройки и надежность.
Расшифровка модели VT100-5R5-3B
-
VT100 — Обозначение серии "VECTOR-100".
-
5R5 — Номинальная мощность. Буква "R" заменяет десятичную запятую. Таким образом, 5R5 = 5.5 кВт.
-
3B — Количество фаз и напряжение питания: 3 фазы, 400 В.
Ключевые характеристики вашей модели
| Параметр | Значение |
|---|---|
| Номинальная мощность | 5.5 кВт / 7.5 л.с. |
| Выходной ток | Около 12.5 А (точное значение уточняйте в паспорте) |
| Напряжение питания | 3~ 400 В (±15%) |
| Выходное напряжение | 3~ 0...400 В |
| Диапазон регулирования частоты | 0.1...600 Гц (или 0.1...400 Гц, уточняйте) |
| Способы управления | Клавиши на панели, внешние кнопки, потенциометр, по сети (опционально) |
| Степень защиты | Обычно IP20 (для установки в защищенный шкаф) |
| Торговая марка | EKF (производится на заводах, включая Китай) |
Основные возможности и функции
-
Плавный пуск и остановка: Позволяет избежать бросков тока и механических ударов, продлевая срок службы двигателя и механизмов.
-
Регулировка скорости: Плавное и точное изменение скорости вращения двигателя в широком диапазоне.
-
Экономия энергии: Особенно эффективна при работе с насосами и вентиляторами, где снижение скорости на 20% дает экономию энергии до 50%.
-
Защита двигателя: Встроенная защита от перегрузки, короткого замыкания, перенапряжения, потери фазы и перегрева.
-
Разные режимы управления:
-
С помощью потенциометра на лицевой панели.
-
Кнопками "Вперед/Назад" и "Стоп".
-
Через внешние цифровые и аналоговые входы (например, сигнал 0-10В или 4-20мА от датчика или контроллера).
-
-
PID-регулятор: Позволяет использовать ЧП для поддержания постоянного давления, температуры, уровня и т.д. (например, в системах водоснабжения).
-
Торможение постоянным током: Для быстрой остановки двигателя.
Типичные области применения
Данный преобразователь мощности (5.5/7.5 кВт) идеально подходит для управления:
-
Насосами (водоснабжение, отопление, циркуляция, канализационные станции).
-
Вентиляторами и дымососами (в системах вентиляции и кондиционирования).
-
Конвейерными линиями.
-
Станками и другим промышленным оборудованием.
Что важно учесть при установке и настройке
-
Подбор по току, а не только по мощности: Убедитесь, что номинальный выходной ток ЧП (≈12.5 А) больше или равен току вашего двигателя (указан на шильдике двигателя).
-
Тормозной резистор: Если вам требуется быстрая остановка двигателя или он работает в режиме торможения (например, подъемные механизмы), необходимо подключить внешний тормозной резистор. Для этой модели он, скорее всего, не встроенный и покупается отдельно.
-
Сетевой дроссель: Для защиты преобразователя от помех в сети и продления срока его службы рекомендуется устанавливать на вход сетевой дроссель, особенно если питающая сеть "жесткая" или есть другие нелинейные нагрузки.
-
Настройка параметров: Обязательно правильно настройте паспортные данные двигателя (номинальные ток, напряжение, частоту, скорость), которые указаны на его шильдике. Это делается через меню ЧП (обычно автоматически или вручную).
-
Охлаждение: Преобразователь выделяет тепло. Обеспечьте достаточную вентиляцию в шкафу, где он установлен.
Где найти информацию
-
Официальный сайт EKF: Там вы можете найти полное руководство по эксплуатации, технический паспорт и сертификаты для серии VECTOR-100.
-
Дилеры EKF: Могут предоставить консультацию и помощь в подборе аксессуаров.
Мнение эксперта: EKF VECTOR-100 на 5.5 кВт — это отличный и проверенный временем преобразователь для большинства стандартных задач. Он надежен, функционален и при правильном применении прослужит долго.
|
Страна производства
|
Китай |
|
Сертификаты
|
ЕАЭС KG417/046.CN.02.07946 (Сертификат соответствия продукции требованиям технических регламентов Евразийского экономического союза (выдан не в РФ)) ЕАЭС N RU Д-CN.РА12.В.22699/25 (Декларация о соответствии продукции требованиям технических регламентов Евразийского экономического союза (выдан в РФ)) |
|
Документация
|
Техническая информация (pdf) Руководство по эксплуатации (pdf) Каталог производителя (pdf) Страница каталога (pdf) Паспорт (pdf) |
|
Гарантийный срок, мес
|
36 |
|
Код производителя товара
|
760 |
|
Классификация товара в каталоге
|
50350510 - Частотные преобразователи низковольтные |
|
Артикул
|
VT100-5R5-3B |
|
Минимально возможное количество
|
1 |
|
Тип изделия
|
Преобразователь частоты |
|
Материал изделия
|
Пластик |
|
Напряжение, В
|
380 |
|
Номинальное напряжение, В
|
400 |
|
Род тока
|
Переменный (AC) |
|
Степень защиты
|
IP20 |
|
Сфера применения
|
• Автоматизация и управление. |
|
Способ монтажа
|
Монтажная плата |
|
Номинальный ток,А
|
13 |
|
Климатическое исполнение
|
УХЛ4 |
|
Количество фаз
|
3 |
|
Нормативный документ
|
ТР ТС 004/2011 |
|
Максимальное сечение подключаемого кабеля, мм2
|
25 |
|
Номинальная мощность электродвигателя, КВт
|
5.5 |
|
Диапазон регулировки
|
1-10 |
|
Распродажа
|
sale630 |
|
Наличие интерфейса связи
|
Да |
|
Наличие рекуперации
|
Нет |
|
Способ задания параметров
|
Ручной |
|
Сленг
|
PROxima |
