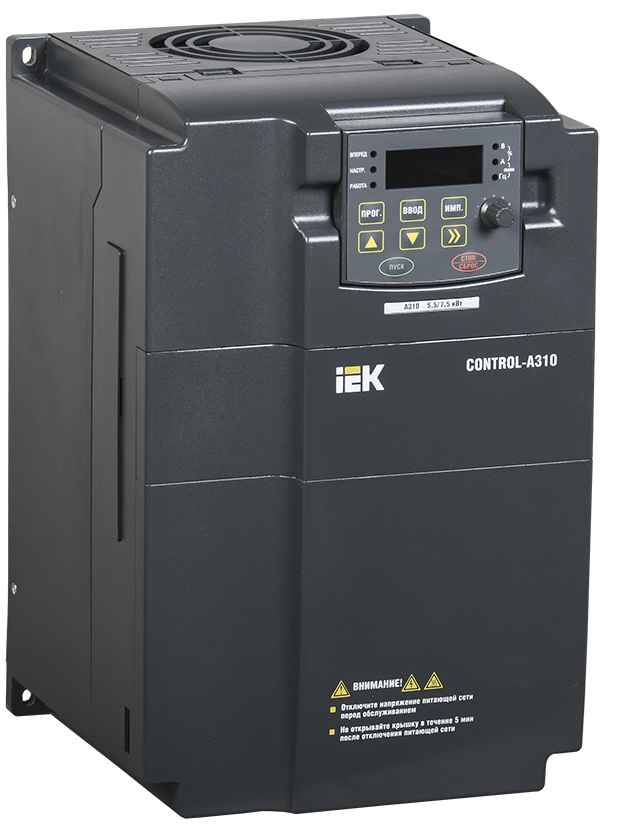

Преобразователь частоты CONTROL-A310 380В 3Ф 5.5-7.5 kW 13-17A ONI CNT-A310D33V055-075TEZ

Преобразователи частоты CONTROL A310 предназначены для управления асинхронными электродвигателями в широком диапазоне различных применений. ПЧ CONTROL A310 сконструированы с учётом строгих современных требований к надёжности и безопасности и обеспечивают потребителя всем необходимым функционалом для построения систем частотно-управляемого электропривода. Компактные размеры и съёмная панель управления позволяют использовать CONTROL A310 при конструировании компактных установок. ПЧ CONTROL A310 обеспечивает следующие технические возможности и характеристики: - устойчивость к перегрузкам до 180% - наличие специального насосного режима - встроенная поддержка MODBUS RTU (RS-485) - встроенная поддержка ЭНКОДЕРА - встроенный DC дроссель (не все номиналы) - контроль расстояния перемещения - PID контроллер - 'виртуальные' реле - съёмная русифицированная панель управления

Расшифровка маркировки: CNT-A310D33V055-075TEZ

• CNT-A310 — Базовая серия преобразователя.

• D3 — Напряжение питающей сети: 3~380...480 В.

• 3 — Одноцелевой привод (для управления стандартными асинхронными двигателями).

• V — Наличие встроенного фильтра ЭМС (электромагнитной совместимости) класса C3/C2. Это важно для соответствия нормам по помехам в промышленных сетях.

• 055-075 — Диапазон мощности: 5.5 - 7.5 кВт.

• T — Тип клемм для подключения.

• E — Наличие расширенных функций (расширенный набор функций управления).

• Z — Версия программного обеспечения или особая модификация.

---

Основные технические характеристики

Параметр	Значение	Комментарий
Тип устройства	Частотный преобразователь (ПЧ, инвертор)
Производитель/Бренд	ONI (INNOVI)	Российский бренд
Модель серии	CONTROL-A310	Универсальная серия для широкого круга задач
Мощность	5.5 - 7.5 кВт	Основной параметр для выбора двигателя
Выходной ток	13 - 17 А	Критически важный параметр! Двигатель должен иметь ток не более этого значения.
Напряжение питания	3-фазное, 380 В (диапазон 380...480 В)	Стандартное для российской промышленности
Диапазон выходной частоты	0...650 Гц	Стандартный диапазон, подходит для большинства задач

---

Ключевые особенности и возможности CONTROL-A310

1. Универсальность: Предназначен для регулировки скорости и момента 3-фазных асинхронных двигателей.

2. Векторное управление: Поддерживает как скалярное (U/f), так и бездатчиковое векторное управление (SVC), что позволяет точно управлять моментом и скоростью даже без обратной связи от энкодера.

3. Встроенные интерфейсы:

   • Цифровые и аналоговые входы/выходы для подключения кнопок, потенциометров, датчиков и реле.

   • Коммуникационные порты: Поддержка промышленных сетей Modbus RTU (RS-485) и, опционально, Profibus-DP, CANopen, Ethernet/IP.

4. Защитные функции: Обладает полным набором защит:

   • Защита от перегрузки по току, перенапряжения, недостаточного напряжения, перегрева.

   • Защита двигателя от короткого замыкания, перегрузки, обрыва фазы.

5. Простота настройки: Управление и программирование осуществляется с помощью встроенного ЖК-пульта или программного обеспечения через ПК.

6. ЭМС-фильтр: Наличие встроенного фильтра (обозначение V в маркировке) делает его пригодным для использования в промышленных условиях без создания помех другому оборудованию.

---

Области применения

Частотник такой мощности (5.5-7.5 кВт) типично используется для управления двигателями в различных системах:

• Насосные станции и системы водоснабжения.

• Вентиляция и системы кондиционирования воздуха (СВКВ).

• Конвейеры и транспортеры.

• Станки (токарные, фрезерные, сверлильные).

• Подъемно-транспортное оборудование (лебедки, краны).

• Смесители, дробилки, мельницы.

---

Что важно учитывать при использовании?

1. Подбор двигателя: Номинальный ток двигателя должен быть меньше или равен выходному току ПЧ (17А). Для двигателя на 5.5 кВт (~11А) этот ПЧ подойдет с запасом. Для двигателя на 7.5 кВт (~15А) — также в пределах допустимого.

2. Тормозной резистор: Если требуется быстрая остановка двигателя или работа в режиме торможения (например, в подъемных механизмах), потребуется подключение внешнего тормозного резистора. Он не входит в стандартную комплектацию.

3. Дроссели: Для длинных кабелей между ПЧ и двигателем (более 50-100 метров) рекомендуется устанавливать выходные дроссели для защиты двигателя и ПЧ от перенапряжений.

4. Программирование: Для эффективной работы требуется правильная настройка параметров ПЧ под конкретную задачу (номинальные данные двигателя, логика управления, разгон/замедление и т.д.).

Эксперты пишут:
CONTROL-A310 380В 3Ф 5.5-7.5 kW — это надежный и функциональный российский частотный преобразователь промышленного класса. Он подходит для широкого спектра задач по автоматизации и регулировки скорости двигателей средней мощности. Его ключевые преимущества — наличие векторного управления, встроенного ЭМС-фильтра и развитых коммуникационных возможностей.
