Шинные изоляторы: типы, применение и выбор
Типы изоляторов

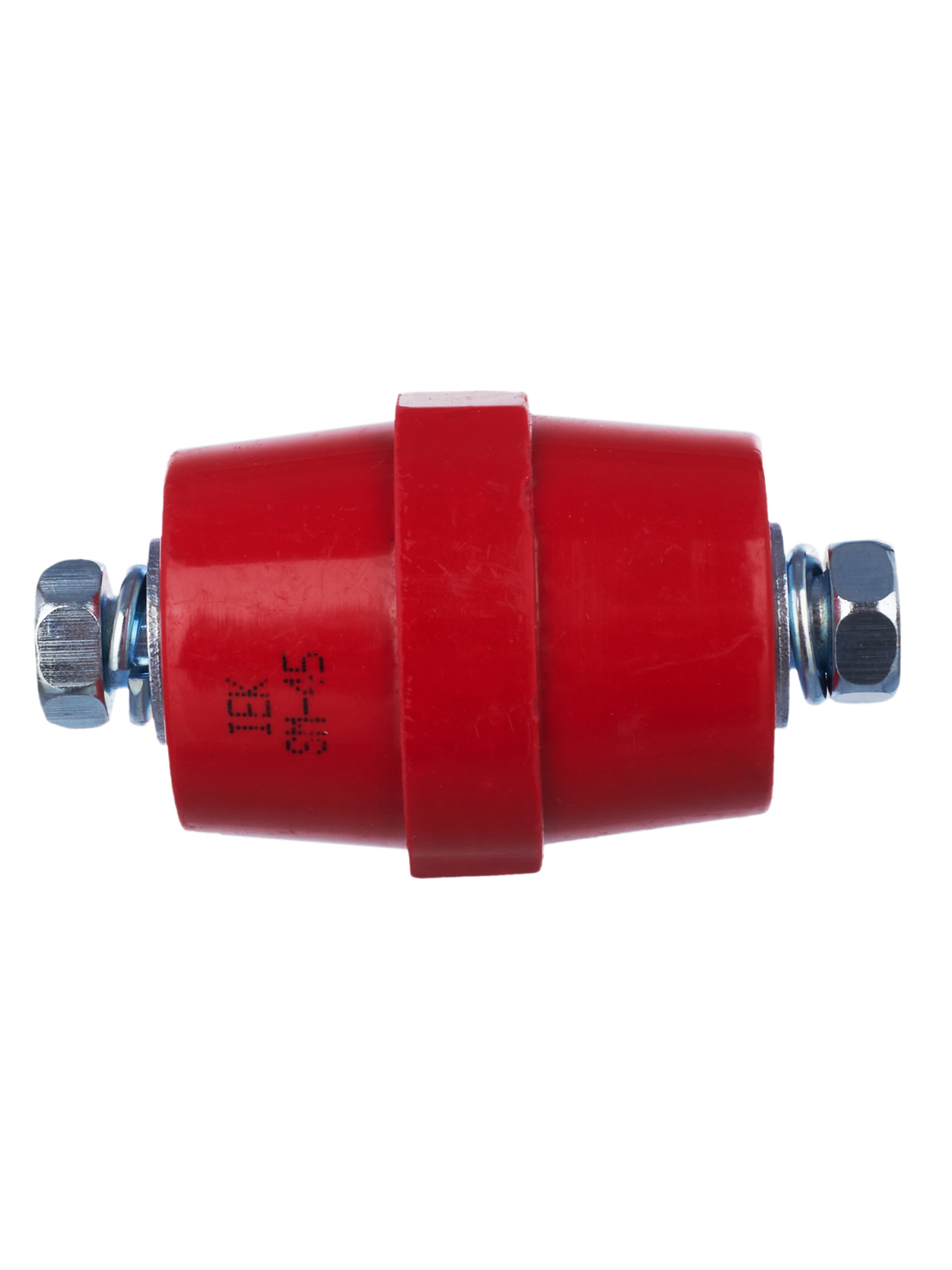

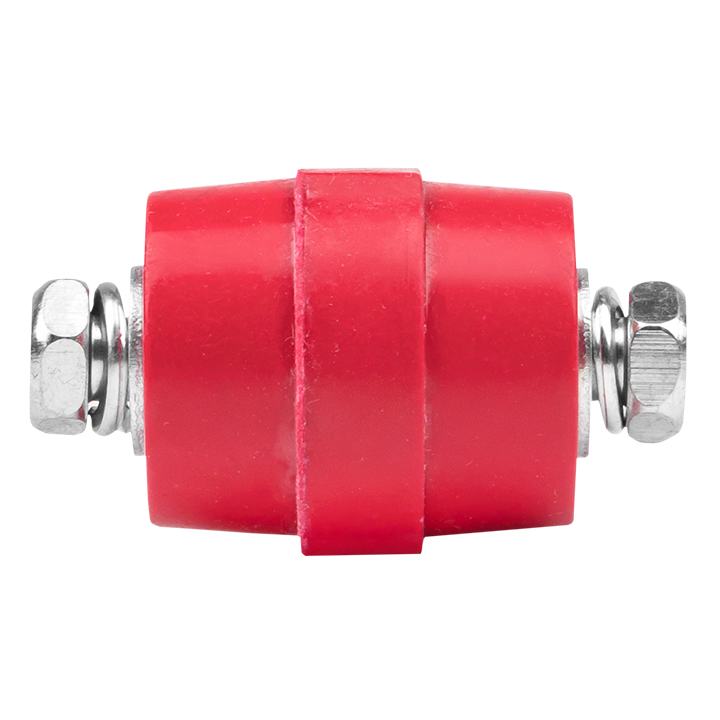

Изоляторы типа SM (бочонок)
-
Цилиндрический корпус с торцевыми крепежами
-
Материал: диэлектрический пластик с армированием стекловолокном
-
Крепежные элементы из латуни или оцинкованной стали
Изоляторы типа «лесенка» (ИС)
-
Плоская конструкция
-
Корпус из диэлектрического пластика
-
Предназначены для крепления шин в электрических шкафах
Технические характеристики
Общие параметры:
-
Номинальное напряжение: до 1000В
-
Температурный диапазон: от -40°С до +60°С
-
Предельное напряжение пробоя: до 25кВ
-
Дугостойкость: не менее 120 секунд
-
Устойчивость к изгибающей нагрузке: до 30 кН
Области применения
SM-изоляторы:
-
Распределительные панели ЩО-70
-
ВРУ (вводно-распределительные устройства)
-
Силовые шкафы ШРС
-
Крепление токопроводящих шин
Изоляторы типа ИС:
-
Фиксация токоведущих частей
-
Изоляция от корпуса щита
-
Распределение электроэнергии внутри щита
Модели серии SM
Основные модификации:
-
SM-25 (M6) - для небольших нагрузок
-
SM-30 (M8) - средний класс
-
SM-35 (M8) - повышенная прочность
-
SM-40 (M8) - усиленная конструкция
-
SM-51 (M8) - для тяжелых условий
-
SM-76 (M10) - максимальная нагрузка
Критерии выбора
При подборе учитывайте:
-
Номинальное напряжение системы
-
Токовую нагрузку
-
Размеры шин
-
Условия эксплуатации
-
Максимальные расстояния между изоляторами
Рекомендации по монтажу
Правила установки:
-
Минимум два изолятора на шину
-
Соблюдение максимально допустимого расстояния между изоляторами
-
Надежная фиксация к монтажной панели
-
Правильная затяжка крепежных элементов
Особенности выбора под шину
Важные параметры:
-
Сечение шины
-
Материал шины (медь/алюминий)
-
Требуемая механическая прочность
-
Необходимый класс изоляции
-
Климатические условия эксплуатации
При выборе изоляторов рекомендуется учитывать запас прочности и следовать рекомендациям производителя по максимально допустимым токам и расстояниям между точками крепления.
