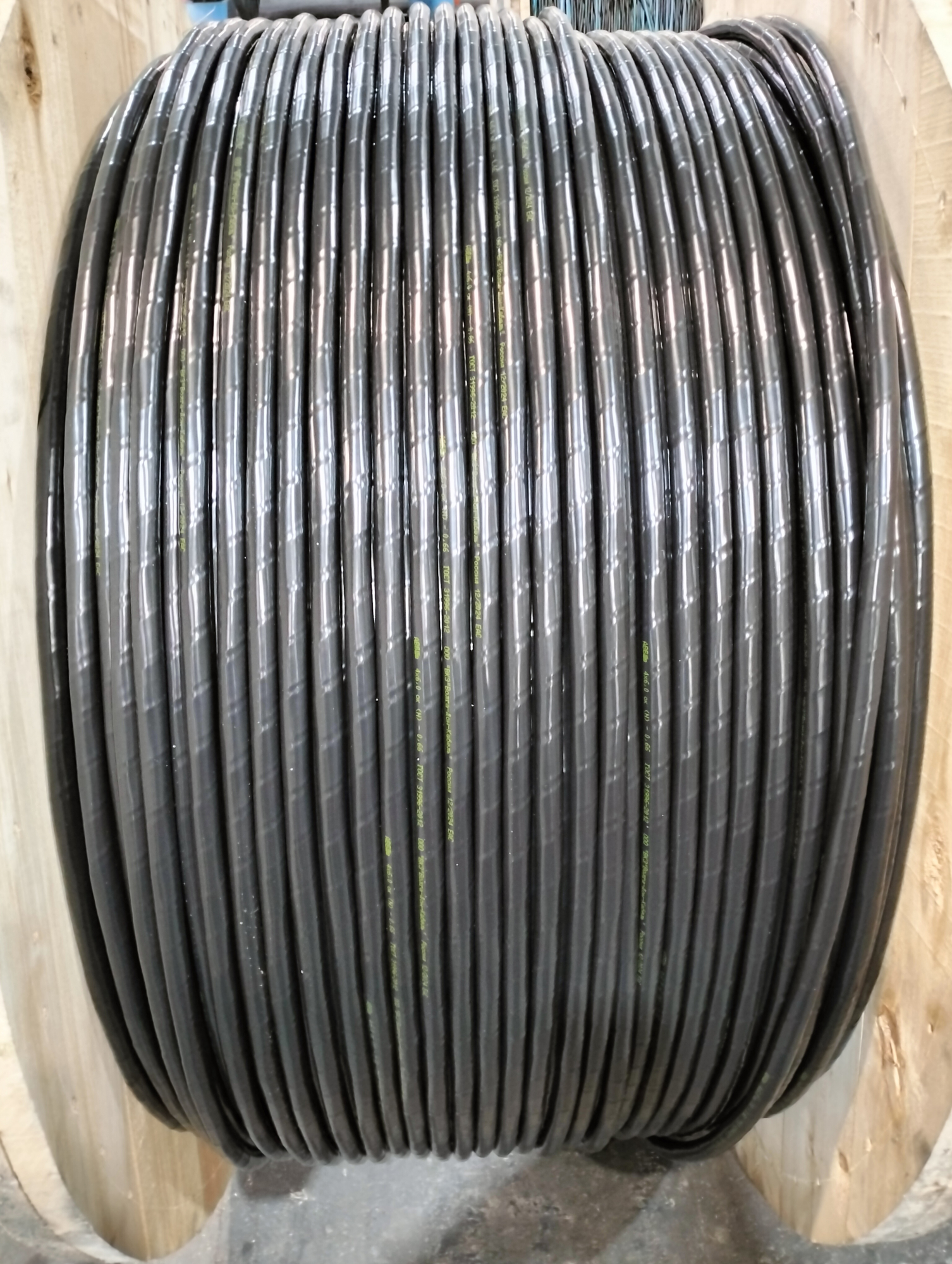

Кабели ПВХ силовые бронированные

Силовые кабели с ПВХ‑изоляцией и броней: общее описание

Это кабели для передачи и распределения электроэнергии, у которых есть металлическая броня (ленты или проволоки) и изоляция/оболочка из поливинилхлоридного пластиката (ПВХ). Броня защищает от механических повреждений, поэтому такие кабели применяют в сложных условиях прокладки.

Конструкция

1. Токопроводящая жила — медь или алюминий (одно‑ или многопроволочная).

2. Изоляция каждой жилы — ПВХ‑пластикат.

3. Заполнение (опционально) — материал для придания круглой формы и герметичности.

4. Внутренняя оболочка — ПВХ‑пластикат (может быть из ПВХ пониженной пожарной опасности).

5. Броня — обычно из двух стальных оцинкованных лент (реже — проволочная броня).

6. Наружная оболочка — ПВХ‑пластикат, защищающий броню и обеспечивающий дополнительную электроизоляцию.

7. Экран (опционально) — металлическая фольга или проволока для защиты от электромагнитных помех.

Основные характеристики

• Номинальное напряжение: обычно 0,66 кВ или 1 кВ (для сетей общего применения).

• Сечение жил: от 1,5 до 95 мм² и более (зависит от марки и назначения).

• Количество жил: от 1 до 5 (включая N — нулевую, PE — защитную).

• Температурный диапазон эксплуатации: от −50 °C до +50 °C (некоторые марки — до +70 °C).

• Влажность: до 98 % при +35 °C.

• Срок службы: не менее 30 лет при соблюдении условий монтажа и эксплуатации.

• Допустимая токовая нагрузка: зависит от сечения и способа прокладки (на воздухе или в земле).

• Радиус изгиба при монтаже: обычно не менее 10–15 диаметров кабеля (уточняйте по технической документации).

Расшифровка маркировки (примеры)

• ВБбШв:

  • В — изоляция из ПВХ;

  • Б — броня из стальных лент;

  • б — без подушки под бронёй;

  • Шв — оболочка из ПВХ («шланг виниловый»).

• ВБШвнг(А):

  • нг(А) — не распространяет горение при групповой прокладке (категория А).

• ВБШвнг(А)-LS:

  • LS (Low Smoke) — низкое дымо‑ и газовыделение при горении.

• АВБШвнг(А)-LS:

  • А — алюминиевые жилы;

  • остальные индексы — как выше.

• ВБШвнг(А)-FRLS:

  • FR (Fire Resistant) — огнестойкий;

  • LS — низкое дымовыделение.

Преимущества

• Механическая защита: броня предохраняет от ударов, сдавливания, грызунов, повреждений при земляных работах.

• Универсальность: подходит для прокладки в земле, тоннелях, кабельных каналах, на открытом воздухе, в помещениях.

• Стойкость к внешним воздействиям:

  • влага (при целостности оболочки);

  • слабые химические воздействия;

  • УФ‑излучение (если есть стабилизаторы).

• Пожарная безопасность (для марок с нг, LS, FR):

  • не поддерживает горение;

  • минимальное дымовыделение;

  • огнестойкость (для FR‑марок).

• Долговечность: срок службы от 30 лет.

Распространённые марки

• ВБбШв — базовая бронированная марка без требований к огнестойкости.

• ВБШвнг(А) — не распространяет горение при групповой прокладке.

• ВБШвнг(А)-LS — низкое дымовыделение, не распространяет горение.

• АВБШвнг(А)-LS — с алюминиевыми жилами, низкое дымовыделение.

• ВБШвнг(А)-FRLS — огнестойкий, низкое дымовыделение.

• ВБбШвнг(А)-LS-ХЛ — холодостойкий вариант (для регионов с низкими температурами).

Сферы применения

• Прокладка в земле (траншеях) без дополнительной защиты — броня предохраняет от повреждений.

• Промышленные объекты: цеха, склады, эстакады, где возможны механические воздействия.

• Городские сети: кабельные линии электропередачи, распределительные пункты.

• Транспортные объекты: тоннели, метро, ж/д инфраструктура.

• Объекты энергетики: подстанции, линии питания оборудования.

• Строительные площадки: временные и постоянные сети при риске механических повреждений.

• Сельское хозяйство: питание оборудования в полевых условиях, животноводческих комплексах.

• Взрывоопасные зоны (специальные марки): с сертификатами для опасных производств.

Где не следует применять

• В условиях, требующих гибкости (броня ограничивает подвижность кабеля).

• При прокладке в воде без дополнительной гидроизоляции (если марка не предназначена для этого).

• В средах с высокой химической агрессивностью (если материал оболочки не устойчив).

Как выбрать

1. Сечение жилы — рассчитывайте по нагрузке и длине линии (используйте таблицы допустимых токов и потерь напряжения).

2. Количество жил — зависит от схемы (например, 3×1,5 мм² для однофазной сети с заземлением).

3. Номинальное напряжение — 0,66 кВ для бытовых сетей, 1 кВ — для промышленных.

4. Тип брони и оболочки:

• стальные ленты — стандартная защита;

• проволочная броня — для повышенных механических нагрузок;

• ПВХ пониженной горючести (нг) — для пожарной безопасности;

• LS/FRLS — для объектов с требованиями к дымовыделению и огнестойкости.

1. Условия прокладки:

• в земле — обязательна броня;

• на открытом воздухе — проверяйте УФ‑стойкость и влагозащиту;

• в помещениях — учитывайте требования пожарной безопасности.

1. Климатические условия — учитывайте минимальную и максимальную температуру эксплуатации (есть холодостойкие марки).

2. Нормативные требования — проверяйте соответствие ГОСТ (например, ГОСТ 31996‑2012, ГОСТ Р 53769‑2010) и техрегламентам.

Важные рекомендации

• Для объектов с массовым пребыванием людей (школы, больницы, ТЦ) используйте марки с индексами нг(А)-LS или FRLS.

• При прокладке в земле убедитесь, что кабель предназначен для этого (проверьте техническую документацию).

• Соблюдайте минимальный радиус изгиба при монтаже — иначе можно повредить броню и изоляцию.

• Всегда проверяйте сертификаты соответствия и сопроводительную документацию при покупке.

• Для подвижных соединений бронированные кабели не подходят — выбирайте гибкие марки без брони.

• При групповой прокладке учитывайте требования к огнестойкости и дымовыделению (категории нг‑А, нг‑В и т. п.).
