Клеммы на DIN-рейку

Клеммы на DIN-рейку: виды и характеристики

Основные виды клемм по способу зажима

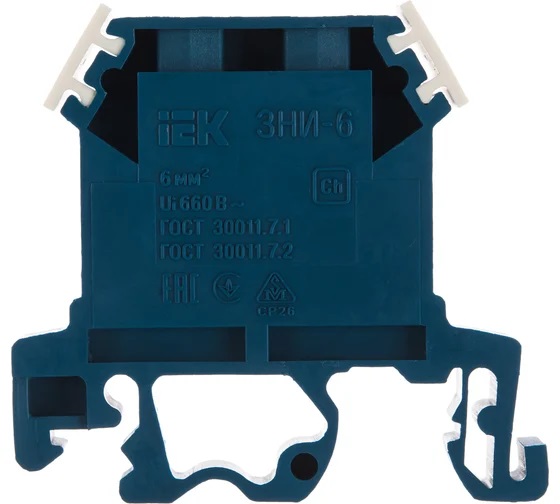

• Винтовые клеммы

  • Надежный контакт обеспечивается винтовым зажимом

  • Имеют насечки на токоведущей шине

  • Подходят для проводов сечением 2,5-10 мм²

  • Ток до 32А

• Пружинные клеммы

  • Быстрый монтаж без инструментов

  • Равномерное давление на провод

  • Устойчивы к вибрациям

  • Сечение 2,5-4 мм²

  • Ток до 24А

Классификация по количеству соединений

• Одноуровневые

  • Два контакта

  • Цвета: синий, серый, красный

  • Простота использования

• Многоуровневые

  • Двухуровневые (2 шины)

  • Трехуровневые (3 шины)

  • Компактное размещение

• Многовыводные

  • 3-4 подключения на одной шине

  • Для создания разветвлений

  • Сечение 2,5-4 мм²

Цветовое обозначение для разных проводников

• Серый (L) — фазные проводники

• Синий (N) — нулевые проводники

• Желто-зеленый (PE) — заземление

Характеристики по сечению и току

• Стандартные параметры:

  • Сечение проводов: от 0,2 до 10 мм²

  • Номинальный ток: 6-32А

  • Напряжение: до 1000В

• Зависимость характеристик:

  • Чем больше сечение — тем выше допустимый ток

  • Чем больше уровней — тем больше соединений

Специальные типы клемм

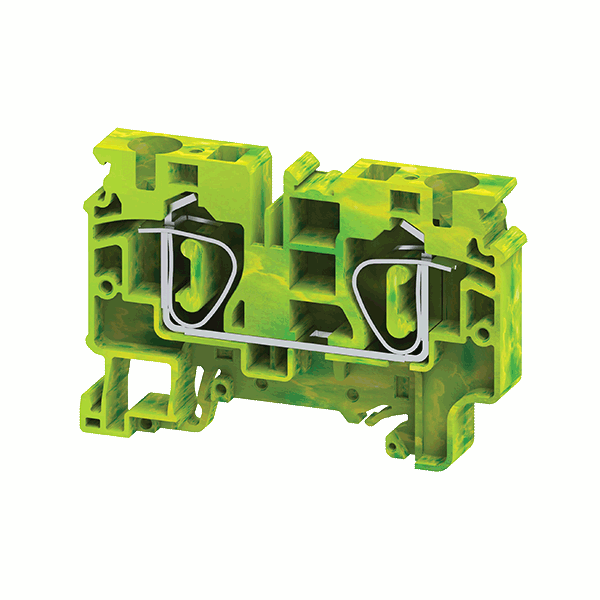

• Заземляющие

  • Для подключения защитных проводников

  • Сечение 2,5-10 мм²

  • Закрытая конструкция

• С держателем предохранителя

  • Защита от перегрузок

  • Номинальный ток до 6,3А

  • Со светодиодным индикатором

• С ножевым размыкателем

  • Быстрое отключение цепей

  • Максимальный ток 16А

  • Оранжевая маркировка для безопасности

Критерии выбора клемм

• Основные параметры:

  • Сечение подключаемых проводов

  • Номинальный ток

  • Тип зажима

  • Количество соединений

  • Условия эксплуатации

• Дополнительные факторы:

  • Необходимость маркировки

  • Тип монтажа

  • Требования к вибростойкости

  • Бюджет проекта
