Рубильники, разъединители и выключатели нагрузки: различия, разновидности, конструкции и сферы применения

1. Рубильники

Назначение: Рубильники предназначены для ручного включения и отключения электрических цепей, преимущественно без нагрузки или с минимальной нагрузкой (например, при ремонте или обслуживании).

Конструкция: Простая механическая конструкция с ножевыми контактами, часто без дугогасительных камер.

Характеристики:

• Не рассчитаны на отключение больших токов нагрузки.

• Используются для видимого разрыва цепи.

Сферы применения:

• Силовые цепи для видимого разрыва.

• Ремонтные работы и обслуживание электроустановок.

2. Разъединители

Назначение: Разъединители используются для безопасного отключения электрических цепей, часто в комбинации с другими коммутационными устройствами.

Конструкция: Могут иметь различные конструкции, но обычно включают дугогасительные камеры для предотвращения дуговых разрядов.

Характеристики:

• Рассчитаны на отключение номинальных токов.

• Обеспечивают безопасность при отключении.

Сферы применения:

• Промышленные установки.

• Энергетические системы для безопасного отключения участков сети.

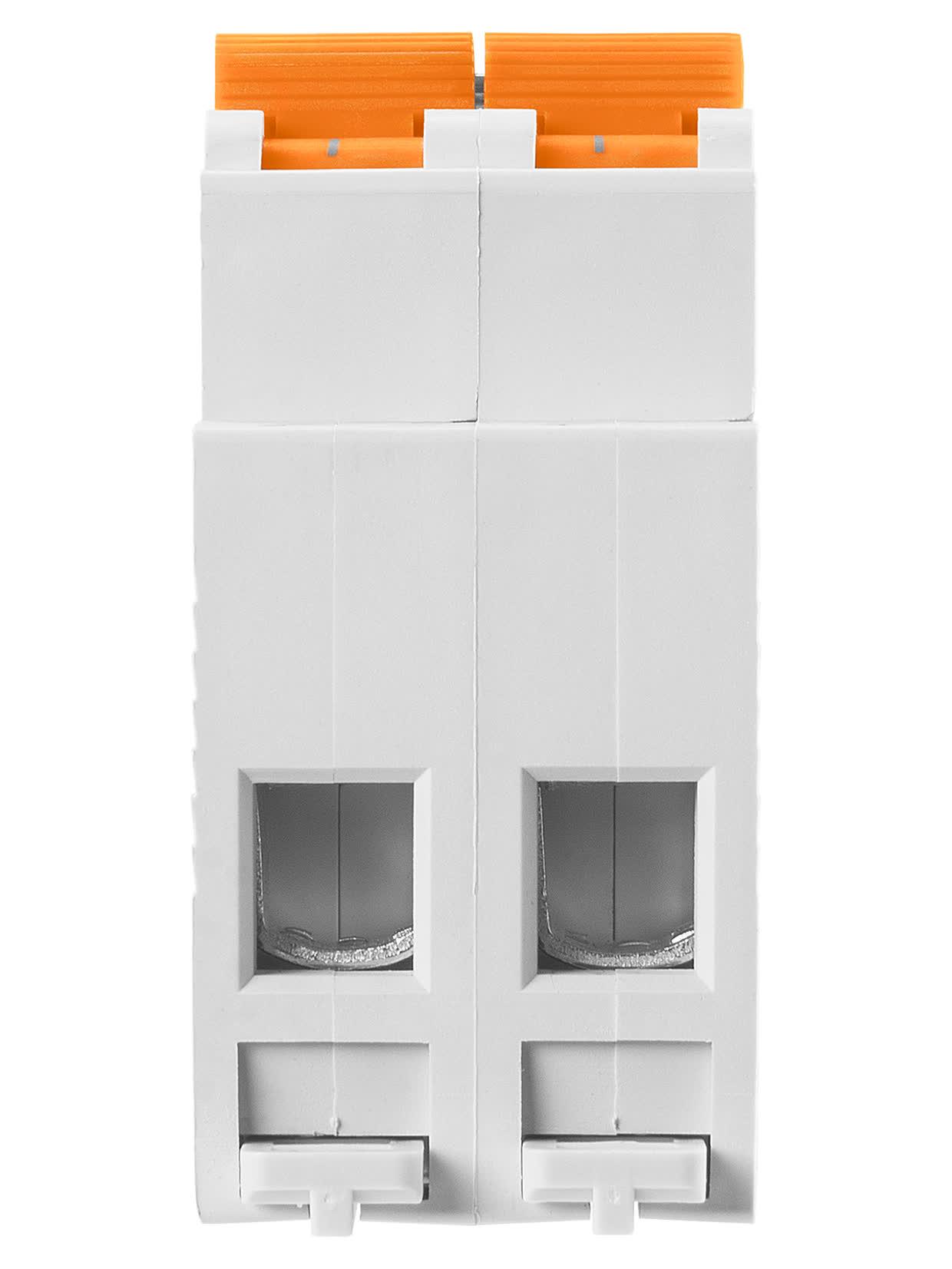

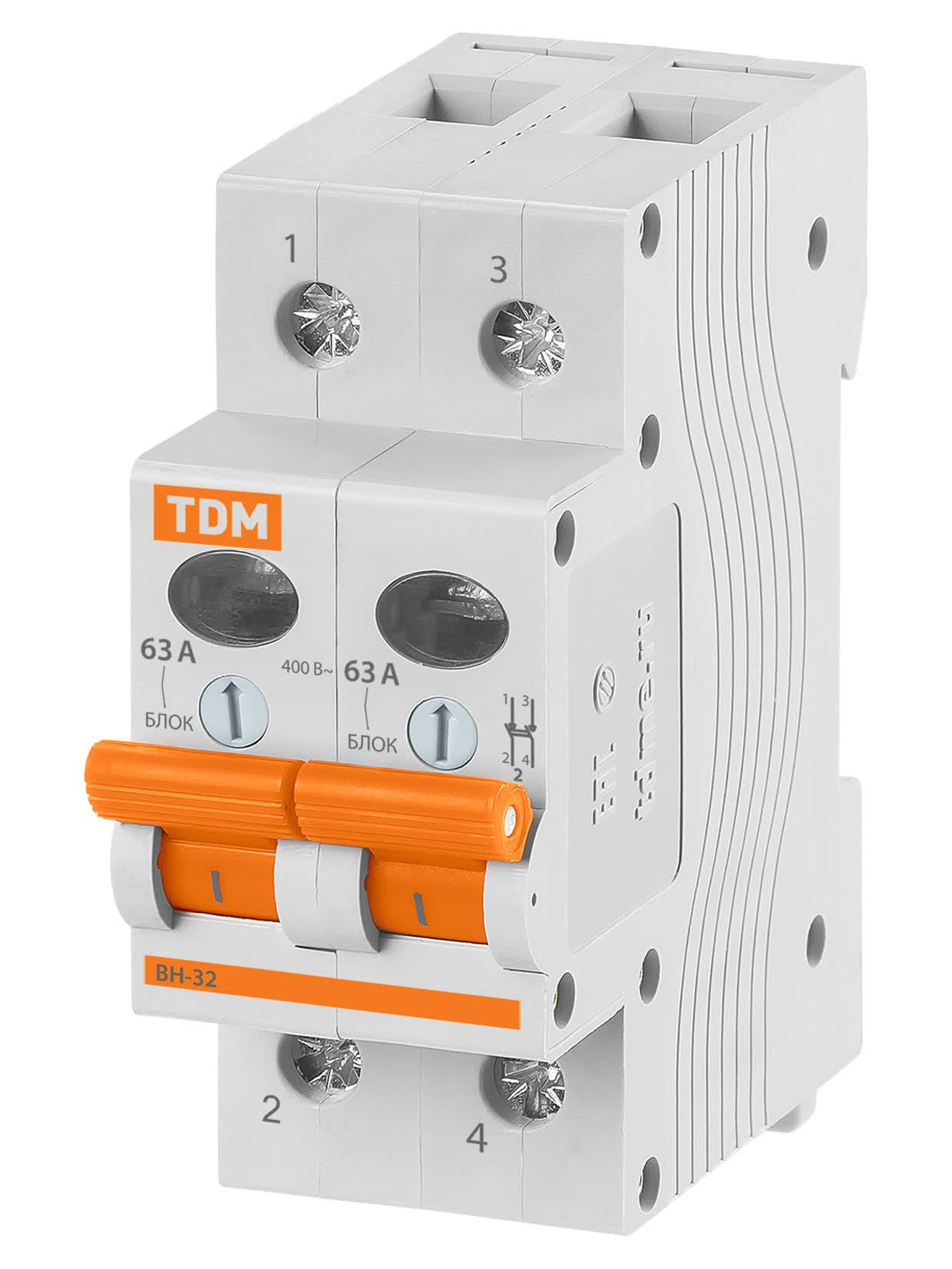

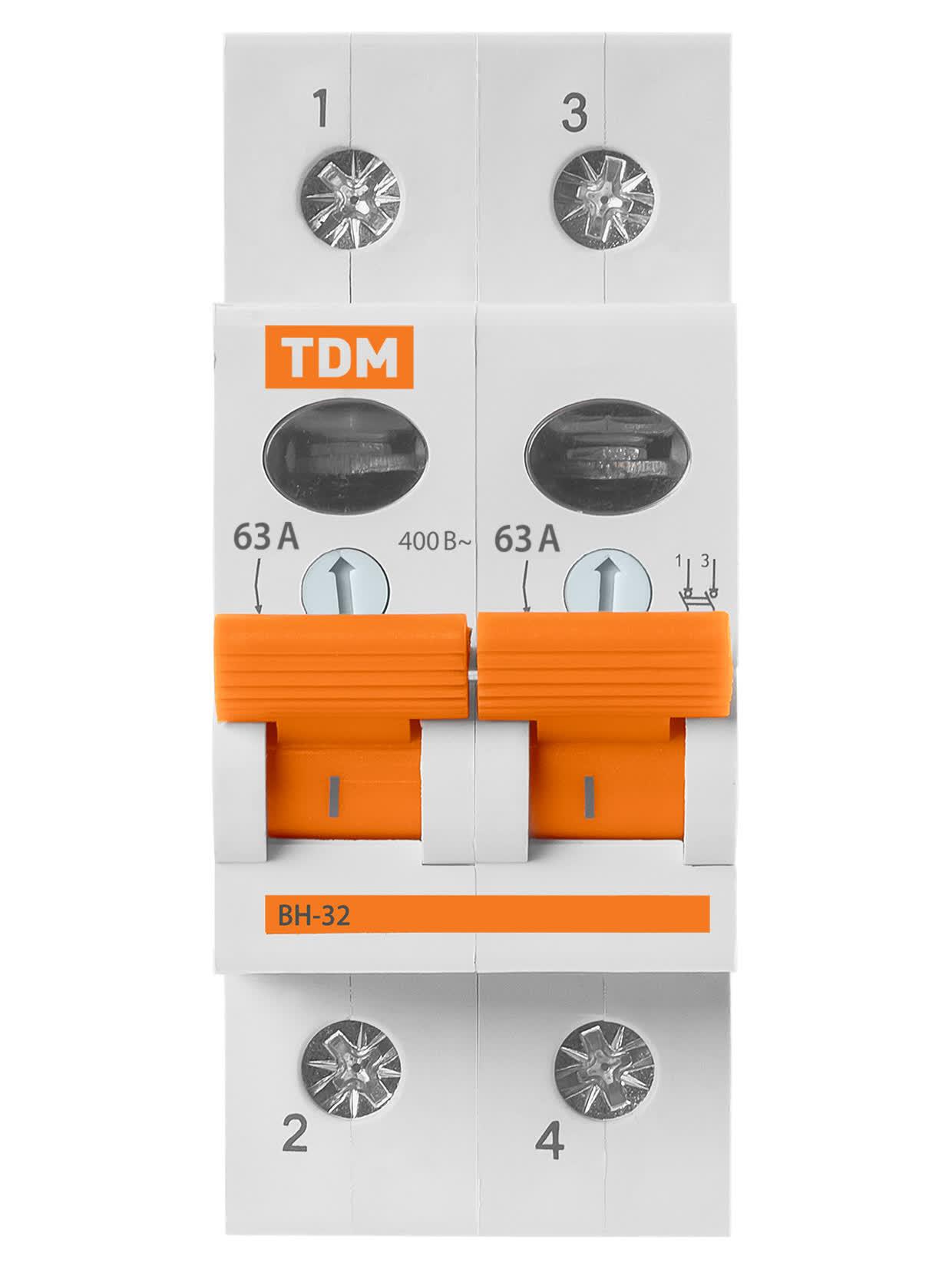

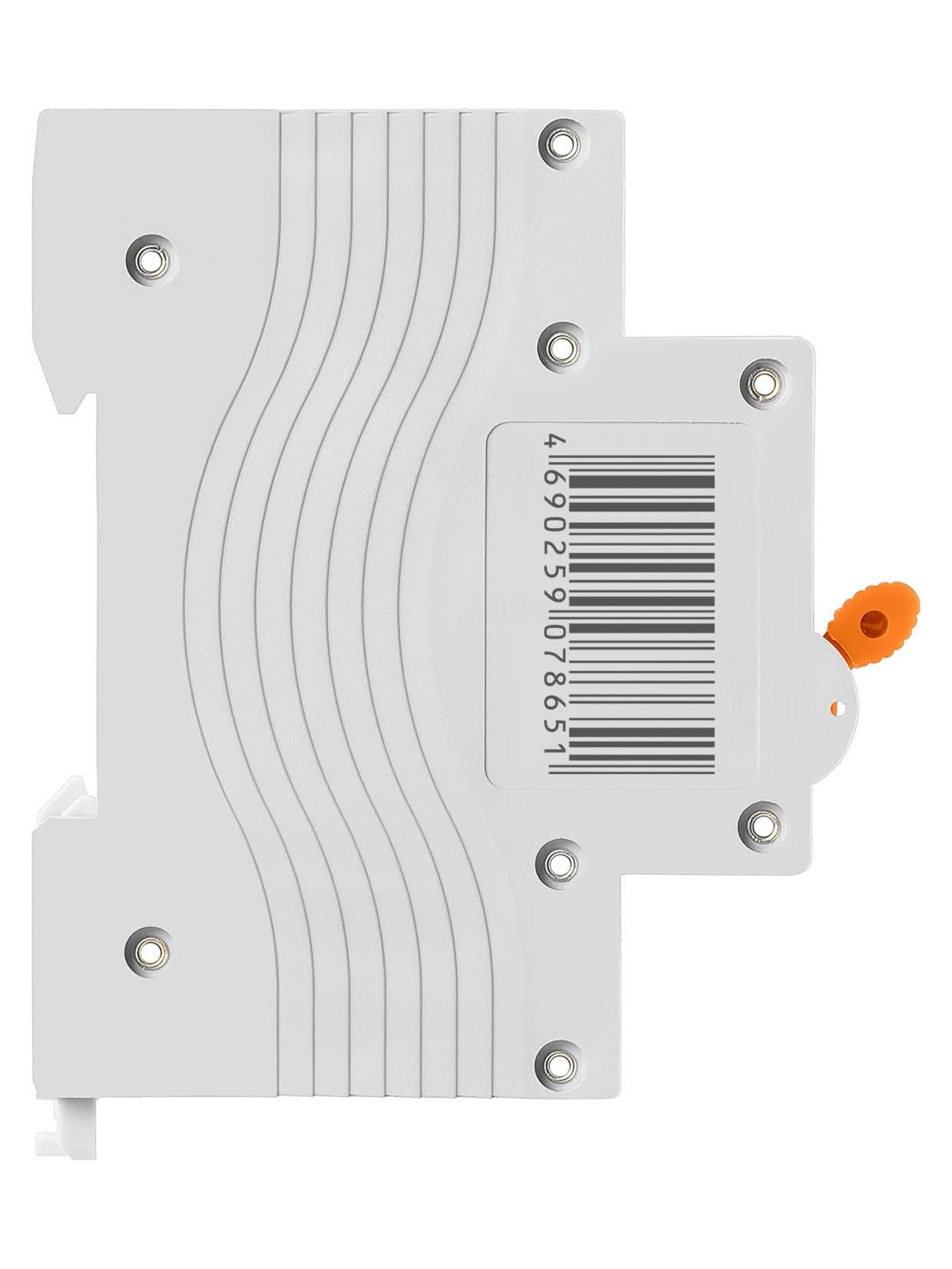

3. Выключатели нагрузки

Назначение: Выключатели нагрузки предназначены для включения и отключения нагрузки под рабочим током, но не рассчитаны на отключение токов короткого замыкания.

Конструкция: Имеют дугогасительные камеры, что позволяет безопасно разрывать нагрузку.

Характеристики:

• Рассчитаны на коммутацию номинальных токов и небольших перегрузок.

• Обеспечивают надежное отключение нагрузки.

Сферы применения:

• Распределительные сети.

• Оперативные переключения под нагрузкой.

• Промышленные и коммерческие установки для управления нагрузками.

Разновидности и конструкции

• Рубильники и разъединители: часто имеют фиксированные положения (вкл/выкл), простую механическую конструкцию.

• Выключатели нагрузки: могут быть оснащены дополнительными функциями, такими как тепловая защита, индикаторы положения и защитные шторки.

Примеры моделей

1. Рубильник простой конструкции:

   • Простая механическая модель для ручного управления.

2. Разъединитель серии X:

   • Трехполюсный разъединитель для промышленных сетей.

3. Выключатель нагрузки Y-120:

   • 12-полюсный выключатель с дугогасительными камерами для распределительных щитов.

Рекомендации по выбору

• Назначение: определите, для чего будет использоваться устройство (разрыв цепи, управление нагрузкой и т.д.).

• Ток отключения: убедитесь, что устройство рассчитано на требуемый ток.

• Условия эксплуатации: учитывайте условия, в которых будет использоваться устройство (температура, влажность и т.д.).

• Дополнительные функции: решите, нужны ли вам дополнительные функции, такие как защита от перегрузок или индикация состояния.

Выбор между рубильником, разъединителем и выключателем нагрузки зависит от конкретных требований и условий эксплуатации.
