Распределительные щиты: металлические и пластиковые
Общие сведения
Распределительные щиты — это устройства для приема и распределения электроэнергии, защиты электрических цепей и обеспечения безопасной эксплуатации электроустановок.
Типы щитов
Металлические щиты:
-
Преимущества:
-
Высокая механическая прочность
-
Лучшая теплоотдача
-
Устойчивость к возгоранию
-
Возможность заземления
-
-
Недостатки:
-
Подверженность коррозии
-
Большая масса
-
Высокая стоимость
-

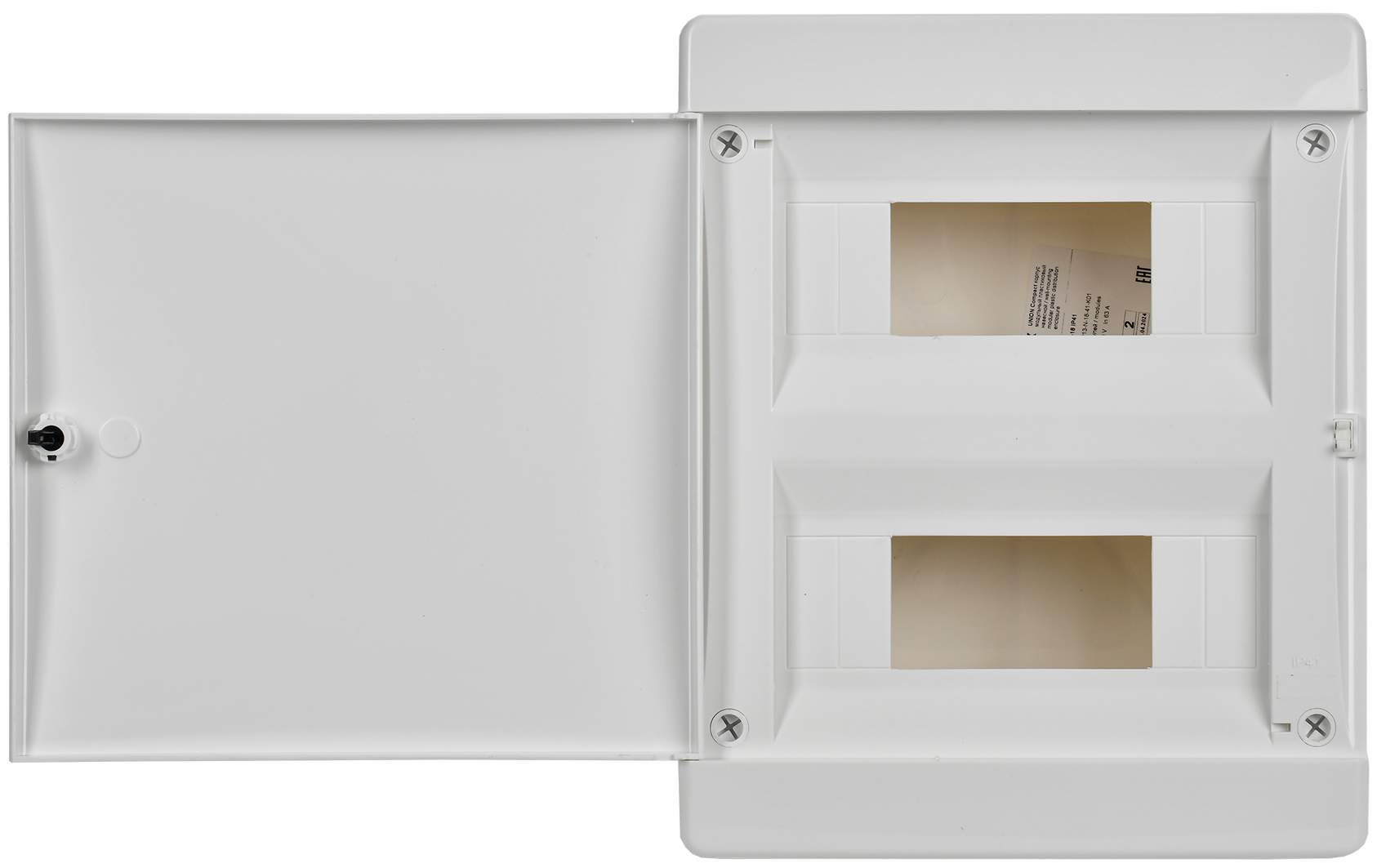

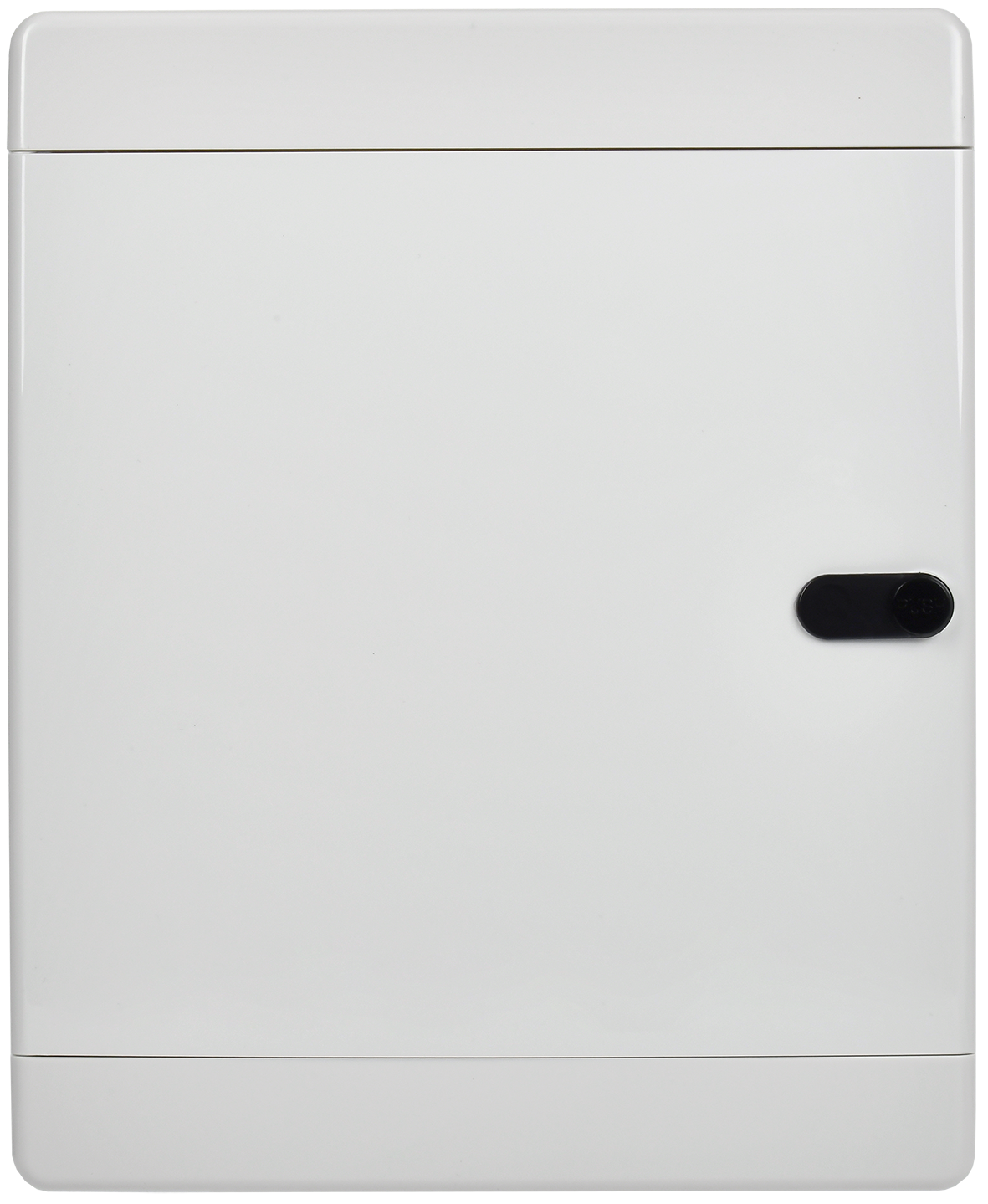

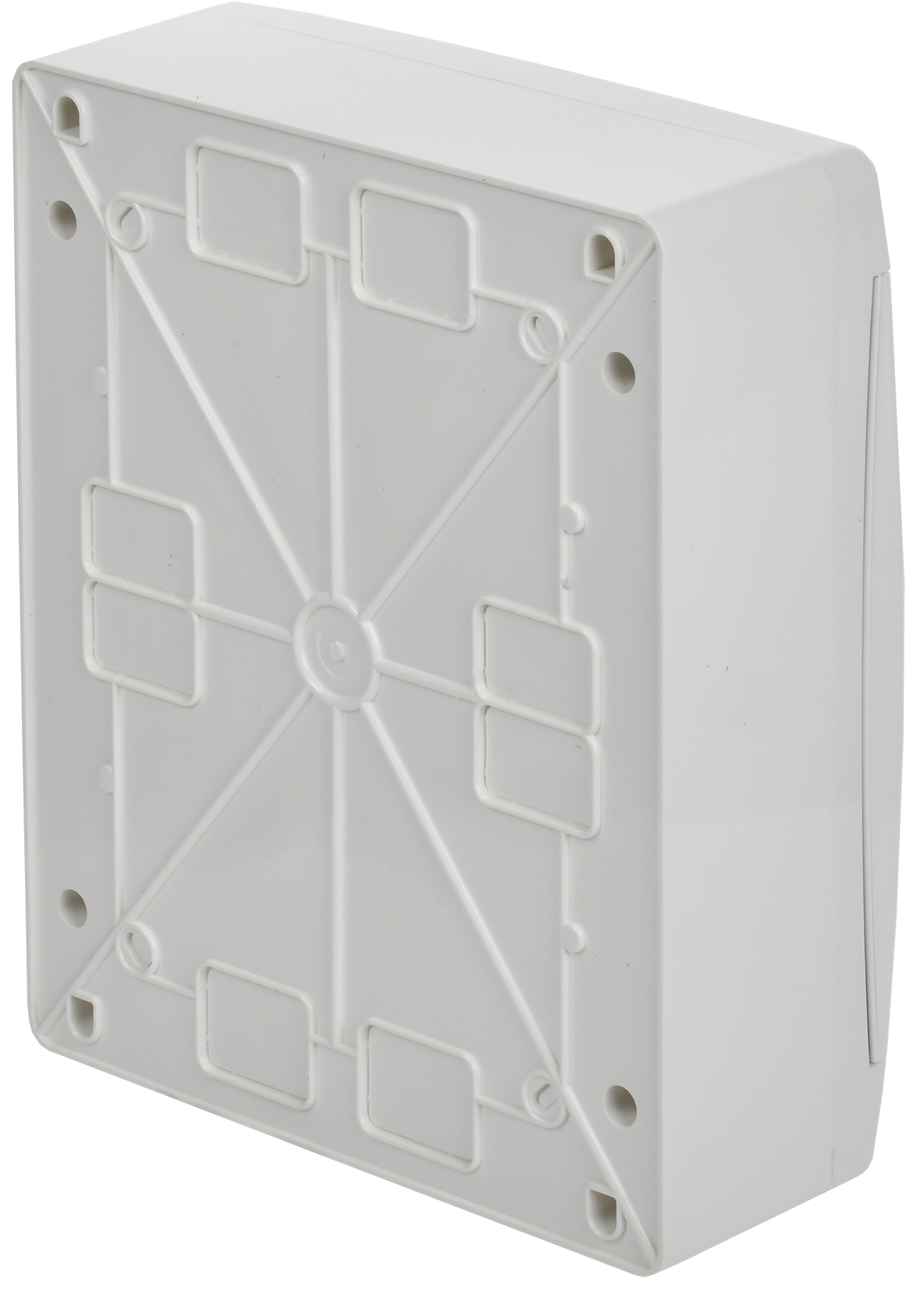

Пластиковые щиты:
-
Преимущества:
-
Легкий вес
-
Не подвержены коррозии
-
Эстетичный внешний вид
-
Низкая стоимость
-
-
Недостатки:
-
Меньшая механическая прочность
-
Ограничения по температурному режиму
-
Сложность заземления
-
Основные характеристики
Технические параметры:
-
Номинальное напряжение: 220/380В
-
Частота: 50 Гц
-
Степень защиты: IP31, IP54
-
Климатическое исполнение: У1, У2, У3
-
Температурный режим: от -40°C до +60°C
Конструкция щитов

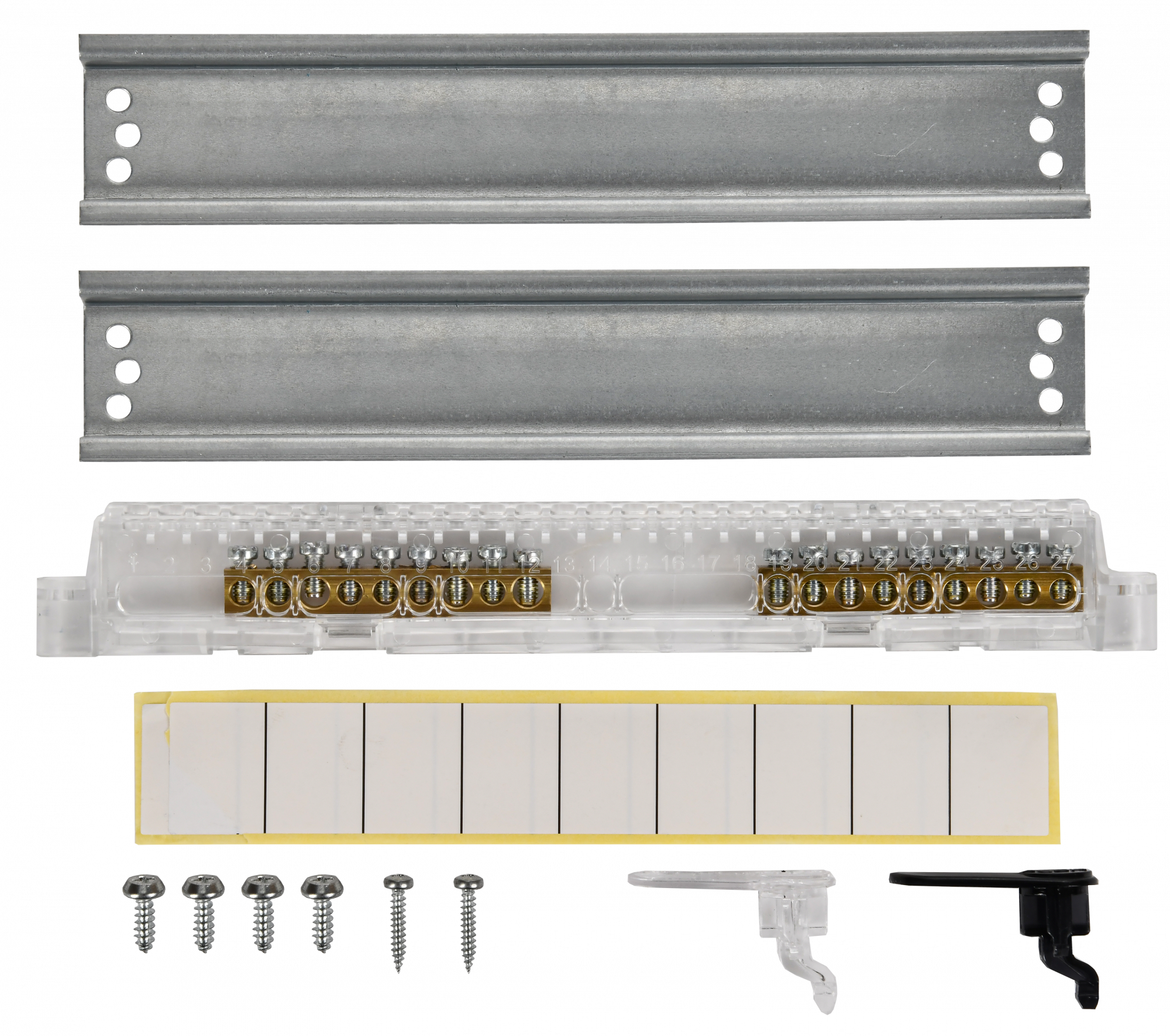

Основные элементы:
-
Корпус с дверцей
-
Монтажная панель
-
Шины заземления и нулевые шины
-
DIN-рейки
-
Органы управления
-
Элементы крепления
Области применения
Сферы использования:
-
Жилые здания
-
Общественные сооружения
-
Промышленные объекты
-
Административные здания
-
Торговые помещения
Классификация по назначению
Типы щитов по назначению:
-
Вводно-распределительные устройства (ВРУ)
-
Главные распределительные щиты (ГРЩ)
-
Щиты учета электроэнергии
-
Щиты автоматического управления
-
Щиты освещения
Монтаж и установка
Требования к монтажу:
-
Надежное крепление
-
Правильная маркировка цепей
-
Обеспечение заземления
-
Доступ для обслуживания
-
Соблюдение расстояний между элементами
Техническое обслуживание
Регулярные проверки:
-
Состояние контактов
-
Надежность соединений
-
Целостность изоляции
-
Работоспособность оборудования
-
Корректность показаний приборов
Выбор щита
Критерии подбора:
-
Номинальное напряжение сети
-
Мощность нагрузки
-
Количество отходящих линий
-
Условия эксплуатации
-
Требования к защите
-
Необходимость учета электроэнергии
Дополнительные опции
Возможные дополнения:
-
Световые индикаторы
-
Сигнальные лампы
-
Блоки управления
-
Системы мониторинга
-
Дополнительные замки
-
Перфорированные панели
При выборе распределительного щита необходимо учитывать специфику объекта, условия эксплуатации и требования электробезопасности. Монтаж и обслуживание должны выполняться квалифицированным персоналом.
