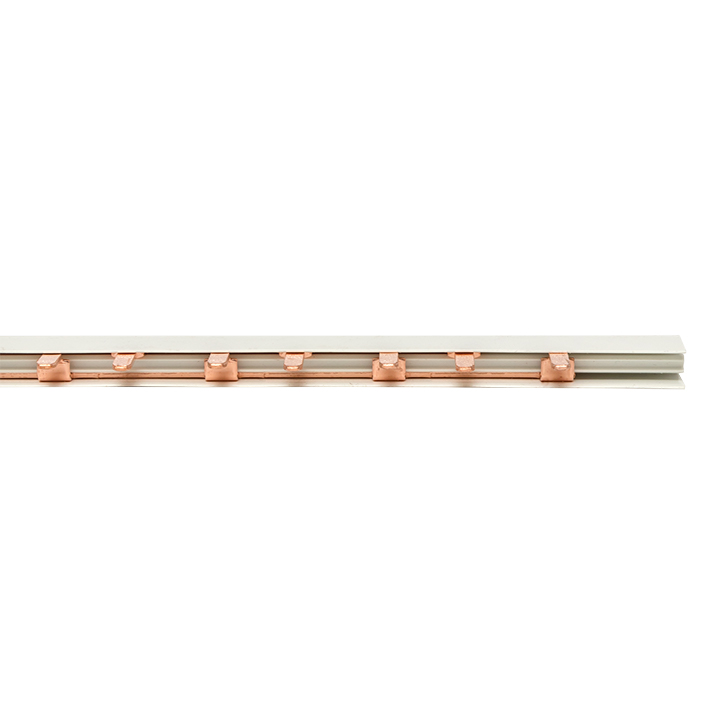

Соединительные шины (гребёнки) для модульного оборудования
Общая информация

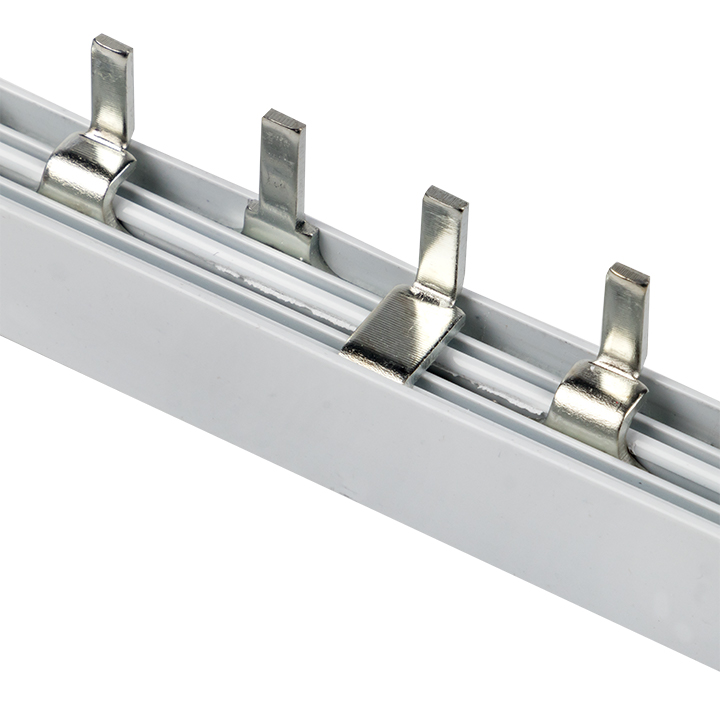

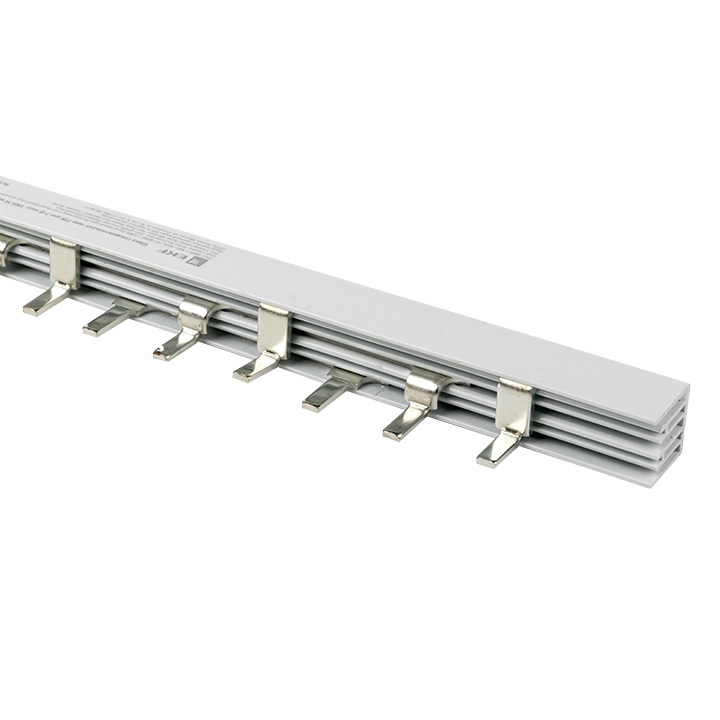

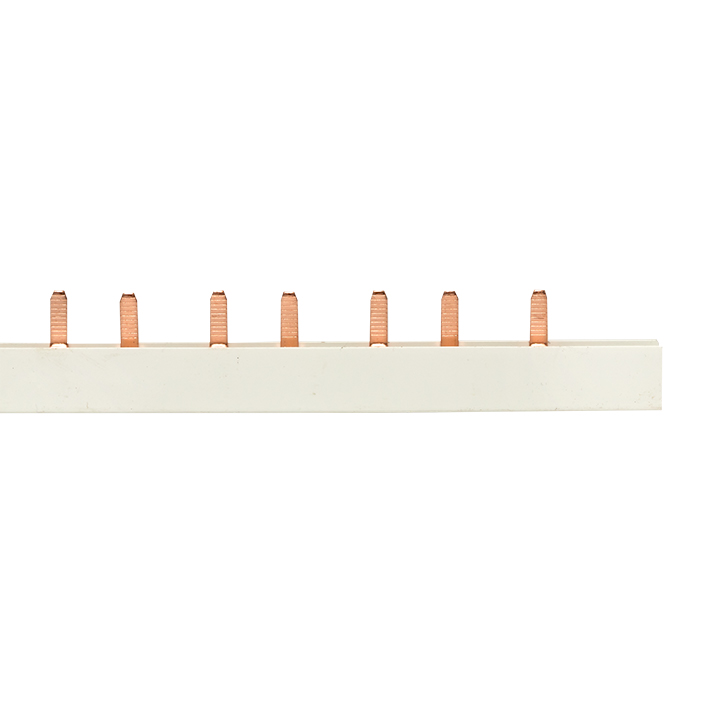

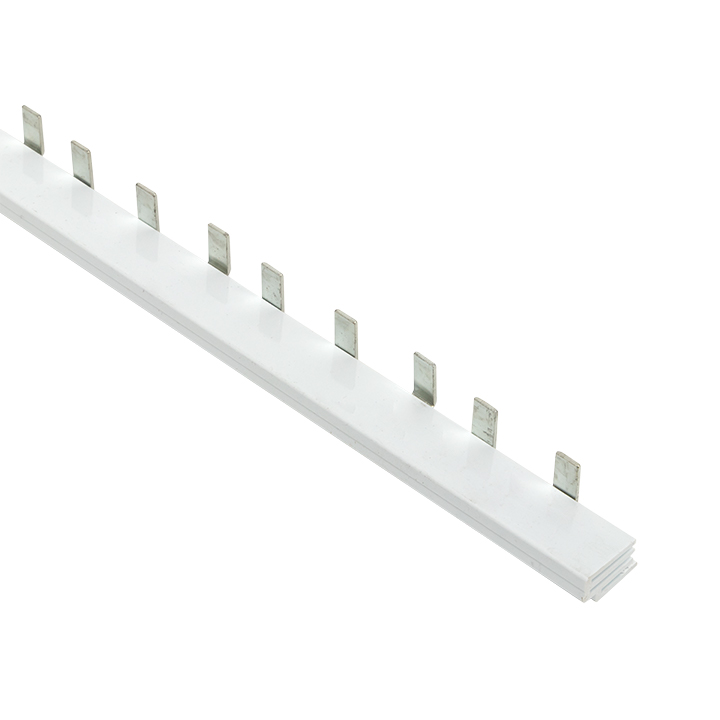

Соединительные шины (гребёнки) — это специальные токопроводящие элементы для быстрого и надёжного подключения модульных автоматических выключателей, УЗО, дифференциальных автоматов и других устройств в распределительных щитах.
Типы соединительных шин
По конструкции:
-
Однополюсные
-
Двухполюсные
-
Трёхполюсные
-
Четырёхполюсные
По исполнению:
-
С изоляционным корпусом
-
Без изоляционного корпуса
-
С заглушками
-
С съёмным корпусом
Основные характеристики
-
Номинальное напряжение: до 400В
-
Номинальный ток: от 16 до 125А
-
Количество модулей: от 1 до 60
-
Сечение проводника: 2,5-10 мм²
Преимущества использования
-
Быстрота монтажа
-
Надёжность соединений
-
Удобство обслуживания
-
Экономия пространства
-
Безопасность эксплуатации
Области применения
-
Распределительные щиты
-
Вводно-распределительные устройства
-
Шкафы управления
-
Системы автоматизации
-
Промышленные установки
Конструкция и материалы
Основные элементы:
-
Токопроводящая часть (медная шина)
-
Изоляционный корпус
-
Контактные пластины
-
Крепежные элементы
Материалы изготовления:
-
Медь (токопроводящая часть)
-
Пластик (корпус)
-
Металл (крепления)
Монтаж и установка
Этапы монтажа:
-
Выбор типа гребёнки
-
Подготовка шины
-
Установка в щит
-
Подключение автоматов
-
Проверка качества соединений
Требования к монтажу
-
Правильная затяжка контактов
-
Соблюдение полярности
-
Обеспечение надёжного контакта
-
Контроль температуры соединений
-
Защита от механических повреждений
Виды гребёнок по назначению
-
Для нулевых шин
-
Для фазных шин
-
Для заземления
-
Универсальные
Производители
Ведущие бренды:
-
ABB
-
Schneider Electric
-
IEK
-
EKF
-
Hager
-
TDM
Технические параметры
Ключевые показатели:
-
Ток термической стойкости
-
Электрическое сопротивление
-
Механическая прочность
-
Степень защиты
-
Температурный режим
Техническое обслуживание
Регулярные проверки:
-
Контроль надёжности контактов
-
Проверка температуры соединений
-
Очистка от загрязнений
-
Проверка целостности изоляции
Типичные неисправности
Возможные проблемы:
-
Ослабление контактов
-
Перегрев соединений
-
Механические повреждения
-
Нарушение изоляции
-
Коррозия металла
Нормы и стандарты
Основные требования:
-
Соответствие ГОСТ
-
Соблюдение ПУЭ
-
Технические регламенты
-
Пожарная безопасность
-
Электробезопасность
Соединительные шины значительно упрощают процесс монтажа модульного оборудования и обеспечивают надёжность электрических соединений в распределительных устройствах. Правильный выбор и установка гребёнок гарантируют безопасную и долговечную работу электроустановки.
