Патч-корды UTP и FTP: характеристики и применение
Общая информация

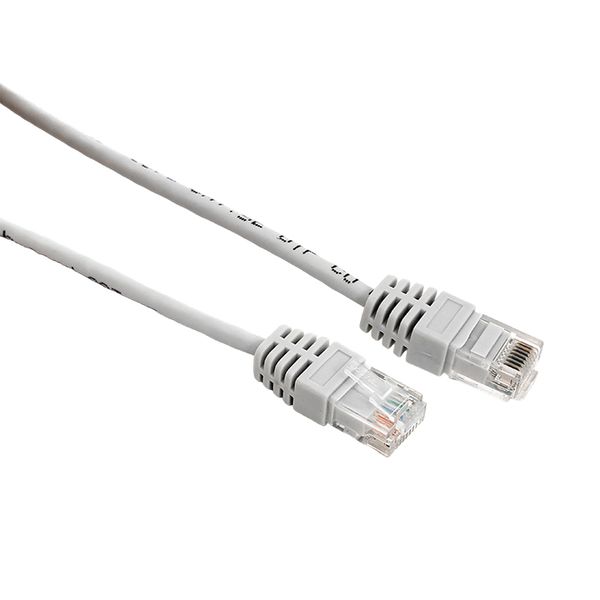

Патч-корд — это отрезок кабеля с разъемами на обоих концах, используемый для подключения сетевого оборудования.
Типы патч-кордов
По типу экранирования:
-
UTP (Unshielded Twisted Pair) — неэкранированная витая пара
-
FTP (Foiled Twisted Pair) — экранированная витая пара с общей фольгой
Основные характеристики
Технические параметры:
-
Категория (5e, 6, 6a, 7)
-
Тип разъема (обычно RJ-45)
-
Длина кабеля
-
Тип экранирования
-
Материал проводника
-
Тип оболочки
Категории патч-кордов
По производительности:
-
Категория 5e — до 1 Гбит/с
-
Категория 6 — до 10 Гбит/с (до 55 м)
-
Категория 6a — до 10 Гбит/с (до 100 м)
-
Категория 7 — до 10 Гбит/с с улучшенной защитой от помех
Конструкция патч-кордов
Основные элементы:
-
Медные проводники
-
Изоляция проводников
-
Скрученные пары
-
Экран (для FTP)
-
Внешняя оболочка
-
Разъемы RJ-45
Области применения
Сферы использования:
-
Подключение компьютеров к сетевым розеткам
-
Соединение сетевого оборудования
-
Организация серверных комнат
-
Построение локальных сетей
Преимущества UTP и FTP
UTP:
-
Более доступная цена
-
Простота монтажа
-
Меньший вес
-
Универсальность применения
FTP:
-
Защита от электромагнитных помех
-
Повышенная надежность передачи данных
-
Подходит для зон с высоким уровнем помех
-
Длительный срок службы
Технические требования
Ключевые параметры:
-
Волновое сопротивление: 100 Ом
-
Диаметр проводника: 22-24 AWG
-
Вносимые потери
-
Перекрестные помехи
-
Механическая прочность
Стандарты и сертификация
Соответствие нормам:
-
TIA/EIA-568
-
ISO/IEC 11801
-
ГОСТ Р
-
Сертификация компонентов
Монтаж и эксплуатация
Важные рекомендации:
-
Радиус изгиба не менее 8 диаметров кабеля
-
Температурный режим эксплуатации
-
Защита от механических повреждений
-
Правильная установка разъемов
Производители
Ведущие бренды:
-
Hyperline
-
Cabeus
-
ITK
-
Panduit
-
Legrand
-
DKC
Выбор патч-корда
Критерии подбора:
-
Категория сети
-
Длина кабеля
-
Условия эксплуатации
-
Наличие помех
-
Бюджет
-
Тип разъемов
Маркировка и обозначения
Система маркировки:
-
Категория кабеля
-
Тип экранирования
-
Длина
-
Тип разъемов
-
Производитель
Срок службы
Гарантированный период:
-
Внутренняя прокладка: до 15 лет
-
При соблюдении условий эксплуатации
-
Регулярное обслуживание
Техническое обслуживание
Рекомендации:
-
Проверка целостности разъемов
-
Контроль состояния изоляции
-
Очистка от загрязнений
-
Проверка надежности соединений
